Кабельная муфта 1ПКВТ-10-500/630 (Б) нг-LS - 76426

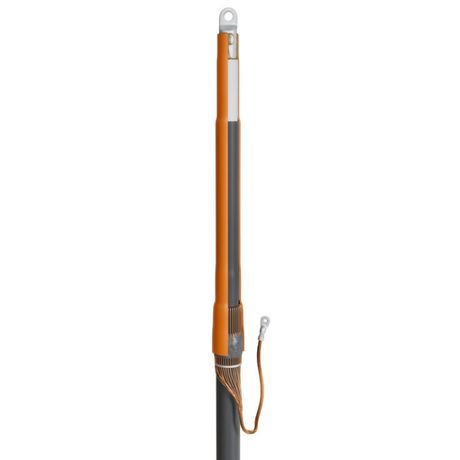

Муфта кабельная концевая 1ПКВТ-10-500/630 (Б) нг-LS с болтовыми наконечниками от КВТ предназначена для безопасного оконцевания одножильных силовых кабелей с изоляцией из сшитого полиэтилена на напряжение 10 кВ. Подходит для внутренней установки, обеспечивает герметичность, электрическую надёжность и заземление, комплектуется готовыми болтовыми наконечниками.

Назначение и область применения

Муфта кабельная концевая 1ПКВТ-10-500/630 (Б) нг-LS с болтовыми наконечниками используется для завершения одножильных кабелей с экранированной изоляцией. Применяется исключительно внутри помещений - в распределительных устройствах, кабельных камерах, трансформаторных подстанциях. Подходит для кабелей типов АПвП, АПвВ, АПвПу, АПвПг, АПвПуг, АПвП2г, АПвПу2г с номинальным напряжением 6–10 кВ.

Технические характеристики

• Номинальное напряжение: 10 кВ
• Количество жил: 1
• Номинальное сечение жилы: 500–630 мм2
• Тип исполнения: термоусаживаемая, негорючая, малодымная (нг-LS)
• Материал корпуса: полиолефин
• Материал изоляции: сшитый полиэтилен
• Рабочий температурный диапазон: от –50 C до +50 C
• Внешний диаметр кабеля: 39,4 мм (строго по этому значению)
• Комплектация: болтовые наконечники, термоусаживаемые элементы, герметизирующие ленты, трубка выравнивания поля
• Стандарт: ТУ 3599-005-97284872-2015

Совместимость и монтаж

Муфта 1ПКВТ-10-500/630 (Б) нг-LS совместима только с кабелями, имеющими медный токопроводящий центр и медный проволочный экран. Для кабелей с алюминиевой жилой применяются другие модели - например, 1ПКВТ-10-800(Б).

Монтаж выполняется методом термоусадки с использованием пропановой горелки ПГ (КВТ). Процедура требует точного соблюдения последовательности:

• Снятие внешней оболочки и полупроводящего экрана
• Фиксация трубки выравнивания электрического поля на месте среза экрана
• Нагрев антитрекинговой трубки с термоплавким клеем - она плотно обволакивает изоляцию и герметизирует переход
• Заземление: медный проволочный экран кабеля свивается в жилу и оконцовывается болтовым наконечником
• На выходе экрана обязательна подмотка герметизирующей ленты

Для кабелей с броней из стали или алюминия требуется дополнительный «Комплект заземления КМПБ». Установка наконечника - болтовой или опрессовочный - возможна благодаря универсальной комплектации.

Безопасность и стандарты

• Соответствует требованиям ГОСТ 34839-2022
• Материалы нг-LS - не поддерживают горение, при возгорании выделяют минимальное количество дыма и токсичных газов
• Антитрекинговая трубка устойчива к образованию электрических следов (трекингу) даже при длительной нагрузке
• Герметизация достигается за счёт комбинации термоплавкого клея и ленты - предотвращает попадание влаги и пыли

Преимущества

• Высокая механическая и электрическая прочность благодаря сшитому полиэтилену и термоусадке
• Эффективное выравнивание электрического поля снижает риск пробоя в зоне среза экрана
• Готовые болтовые наконечники экономят время монтажа - не нужны дополнительные компоненты
• Широкий температурный диапазон обеспечивает работу в холодных помещениях (например, в подземных КРУ)
• Один комплект рассчитан на три фазы - удобно для монтажа трёхжильных систем

Ограничения применения

• Не допускается использование вне помещений - материал не предназначен для UV-защиты на открытом воздухе
• Подходит только для кабелей с внешним диаметром 39,4 мм - отклонение более +-1 мм недопустимо
• Не совместима с кабелями с алюминиевой токопроводящей жилой - используйте модель 1ПКВТ-10-800(Б)
• Требует специализированного инструмента: горелка ПГ (КВТ), набор НМБ-6 (КВТ) для срыва головок, инструменты для зачистки
• Не рекомендуется применять при температурах ниже –50 C - материал становится хрупким

Примеры использования

• Оконцевание кабеля АПвП2г от трансформатора до шины 10 кВ в распределительном устройстве
• Подключение кабеля к вводному автомату в кабельной камере подстанции
• Завершение фазных кабелей перед присоединением к шинопроводу
• Монтаж в закрытых щитовых помещениях с контролируемой влажностью

Практические советы

• Перед монтажом проверьте внешний диаметр кабеля - он должен точно соответствовать 39,4 мм. Отклонение вызывает плохую адгезию и протечки.
• Используйте только оригинальный инструмент КВТ: горелку ПГ и набор НМБ-6. Совмещённые наконечники требуют срыва головок - обычные ключи не справятся.
• При работе с бронированным кабелем обязательно установите «Комплект заземления КМПБ» - без него заземление будет ненадёжным.
• Муфта продается в упаковках по 3 единицы - заказывать можно только кратно трём. Цена указана за одну муфту, но отгрузка - минимум 3 шт.
• Не перегревайте термоусадочные элементы - это повреждает изоляцию. Нагревайте равномерно, начиная с середины, двигаясь к краям.
