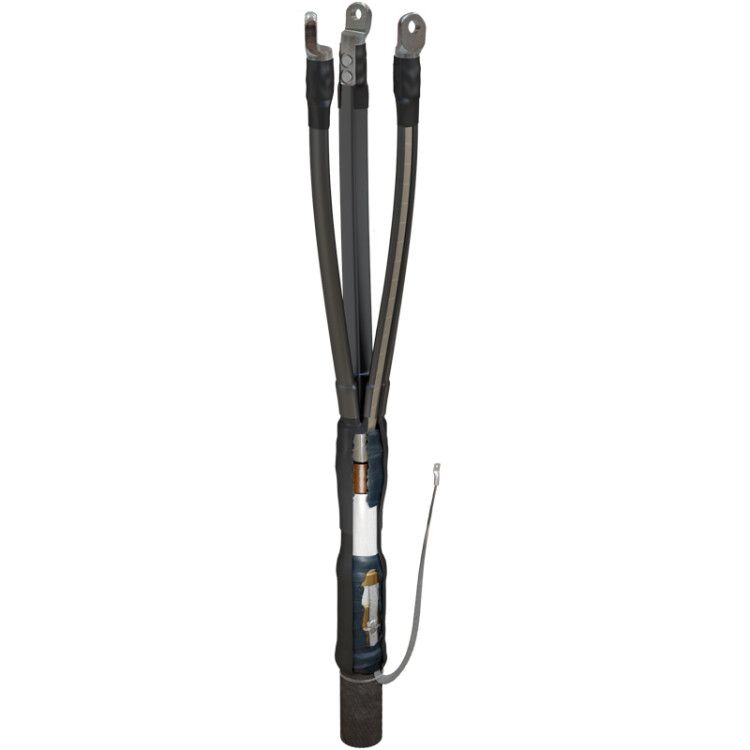

Муфта кабельная концевая внутр. уст. 10кВ 3 КВТп-10 (70-120) с наконечниками ГОФРОМАТИК zeta21413 ЗЭТА

Муфта кабельная концевая 3 КВТп-10 (70-120) с наконечниками от ЗЭТАРУС - это термоусаживаемый элемент для надежного оконцевания трехжильных кабелей с бумажной пропитанной изоляцией на напряжение 10 кВ, предназначенных для наружной установки. Продукт обеспечивает герметичную изоляцию и механическую защиту, включая готовые алюминиевые наконечники.

Назначение и область применения

Муфта кабельная концевая 3 КВТп-10 (70-120) с наконечниками используется для завершения трёхжильных силовых кабелей с бумажной пропитанной изоляцией (БПИ) на напряжение до 10 кВ. Подходит исключительно для внешних условий - открытых площадок, опор ЛЭП, траншей, колодцев. Не рекомендуется для внутрипомещенного монтажа, даже в условиях повышенной влажности, так как её конструкция ориентирована на уличную эксплуатацию.

Технические характеристики

• Номинальное напряжение: 10 кВ
• Сечение кабеля: 70–120 мм2
• Количество жил: 3
• Тип исполнения: термоусаживаемая
• Материал корпуса: полиолефин
• Защитный покров: есть (защита от УФ и атмосферных влияний)
• Диапазон рабочих температур: от –60 C до +50 C
• Гарантийный срок: 54 месяца
• Наконечники: да, алюминиевые, со срывающимися головками винтов

Совместимость и монтаж

Муфта 3 КВТп-10 (70-120) с наконечниками совместима только с кабелями типа БПИ, имеющими три жилы и соответствующее сечение 70–120 мм2. Для монтажа требуется нагревательный фен (температура ~180–200 C) для равномерной усадки. Наконечники уже установлены - их необходимо просто обжать прессом. Герметизация достигается за счет термоплавкого клея внутри перчатки - он активируется при нагреве и заполняет все микрозазоры. Обязательно соблюдайте шаг предварительной подготовки кабеля: удалите броню, изоляционные слои, очистите жилы до металла. Не используйте муфту на кабелях с XLPE или ЕВИ-изоляцией - она не рассчитана на них.

Безопасность и стандарты

Муфта 3 КВТп-10 (70-120) с наконечниками изготовлена в соответствии с требованиями к электроизоляции для распределительных сетей 10 кВ. Электрическая прочность материалов после усадки составляет не менее 20 кВ/мм. Полиолефиновая оболочка устойчива к старению, УФ-излучению и влаге, что снижает риск пробоя. Соответствие нормам безопасности обеспечивается конструкцией и материалами, однако обязательным требование является использование средств защиты при работе с горячим оборудованием и высоким напряжением.

Преимущества

• Готовые наконечники экономят время монтажа - не нужны отдельные комплектующие
• Термоплавкий клей гарантирует плотную герметизацию без дополнительных уплотнителей
• Высокая устойчивость к экстремальным температурам - работает в суровом климате
• Стандартная защита от УФ и атмосферных осадков позволяет использовать вне помещений без кожухов
• Срок службы продлен благодаря сохранению механических свойств после усадки

Ограничения применения

• Не для кабелей с пластмассовой изоляцией (XLPE, PVC, EPR)
• Не допускается монтаж в закрытых помещениях - продукт проектировался только для наружной установки
• Не поддерживает кабели с сечением меньше 70 мм2 или больше 120 мм2
• Требует точного соблюдения технологии нагрева; недостаточная усадка ведёт к протечкам
• Наконечники нельзя заменить на медные - они специально подобраны под алюминиевые жилы

Примеры использования

Муфта 3 КВТп-10 (70-120) с наконечниками применяется:

• На ответвлениях от воздушных линий 10 кВ к трансформаторным подстанциям
• В местах выхода кабеля из земли на столбах распределительных пунктов
• Как финишный элемент в системах питания насосных станций, светильников, промышленных объектов
• В автономных энергообеспечениях с использованием кабелей БПИ, где важна долговечность

Практические советы

• Перед монтажом проверьте соответствие сечения кабеля - отклонение +-5 мм2 допустимо, но более значительные отличия нарушают герметичность
• Измеряйте температуру воздуха перед работой: ниже –20 C усадка затруднена, лучше согреть кабель и муфту
• При использовании фена двигайтесь равномерно, начиная с центра перчатки, чтобы избежать образования пузырей
• Проверяйте целостность наконечника после обжима - срывная головка должна легко отломаться, указывая на правильное усилие
• Храните муфту в оригинальной упаковке, вдали от прямых солнечных лучей - хотя материал устойчив к УФ, длительное воздействие снижает эластичность
