Муфта кабельная ПКВтп-10 3х150/240 с/н ПВХ/СПЭ изоляция | UZM-XLK10-VN3-150240S IEK

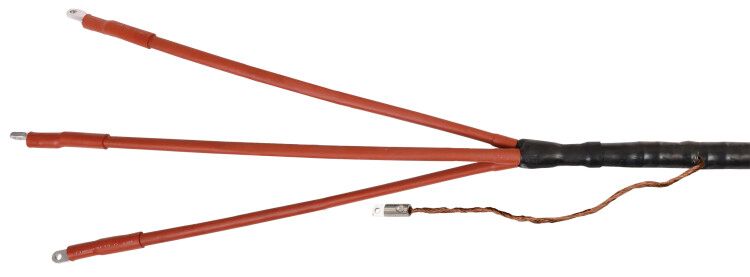

Муфта кабельная ПКВтп-10 3х150/240 с наконечником ПВХ/СПЭ изоляция от IEK предназначена для герметичного оконцевания силовых кабелей на напряжение 10 кВ. Это термоусаживаемая муфта, подходящая для внутренней установки в распределительных устройствах, трансформаторных подстанциях и других закрытых помещениях.

Назначение и область применения

Муфта ПКВтп-10 3х150/240 используется для завершения трёхжильных кабелей с изоляцией из сшитого полиэтилена (СПЭ) и медным проволочным экраном. Она обеспечивает надёжную изоляцию и механическую защиту конца кабеля, предотвращает попадание влаги и загрязнений. Подходит для кабелей типов: АПвВ-10, АПвП-10, ПвВ-10, ПвП-10 и их аналогов. Применяется в системах электроснабжения зданий, промышленных объектах, подземных камерах и внутри распределительных пунктов.

Технические характеристики

• Рабочее напряжение: 10 кВ
• Количество жил: 3
• Сечение жил: от 150 до 240 мм2
• Тип исполнения: термоусаживаемая
• Тип кабеля: одножильный
• Материал изоляции: ПВХ и СПЭ
• Установка: внутренняя
• Защита от внешних воздействий: герметичная, защищённая от влаги и пыли

Совместимость и монтаж

Муфта совместима только с кабелями, имеющими медный проволочный экран и изоляцию из СПЭ. Для правильной сборки требуется соблюдение порядка монтажа:

• Подготовить конец кабеля: удалить внешнюю оболочку, экранирующую ленту и изоляцию согласно чертежу в комплекте.
• Надеть термоусаживающие трубки и наконечники перед нагревом.
• Равномерно прогреть поверхность муфты феном до полной усадки - не допускать перегрева.
• Проверить плотность прилегания всех элементов после остывания.

Не используйте муфту для кабелей с бронёй, многожильными жилами или без экрана. Диаметр кабеля должен соответствовать заявленному сечению 150–240 мм2.

Безопасность и стандарты

Муфта ПКВтп-10 3х150/240 соответствует требованиям ГОСТ Р 50571 и нормам безопасности для высоковольтных соединений. Произведена в соответствии с технологическими стандартами IEK для работы в условиях постоянного напряжения до 10 кВ. Устройство не содержит опасных материалов и безопасно при соблюдении инструкций по монтажу.

Преимущества

• Высокая степень защиты благодаря термоусадке - исключается просачивание влаги.
• Стабильная работа при температурных колебаниях внутри помещений.
• Лёгкий и быстрый монтаж по сравнению с литыми муфтами.
• Готовый набор компонентов: все необходимые детали в одном изделии.
• Надёжная изоляция даже при длительной нагрузке на кабель.

Ограничения применения

• Не применяется для кабелей с металлической бронёй.
• Не предназначен для наружной установки или открытой среды - требует защиты от прямого контакта с осадками и УФ-лучами.
• Запрещено использование с кабелями другого типа изоляции (например, бумажной или ПВХ без СПЭ).
• Не рекомендуется применять при температуре окружающей среды ниже –15 C во время монтажа - материал становится хрупким.
• Не подходит для кабелей с сечением менее 150 мм2 или более 240 мм2.

Примеры использования

• Оконцовка кабеля АПвП-10 3×185 на входе в распределительный щит цеха.
• Соединение кабеля ПвПг-10 3×240 с шинопроводом в подвале административного здания.
• Завершение линии питания трансформатора 10 кВ в КТП.
• Монтаж в туннелях, кабельных каналах и подземных камерах с контролируемой влажностью.

Практические советы

• Перед монтажом проверьте соответствие сечения кабеля - отклонение +-10% недопустимо.
• Используйте только профессиональный тепловентилятор с регулировкой температуры - обычный фен может повредить изоляцию.
• Не снимайте защитную плёнку с термоусаживаемых элементов заранее - она предохраняет клей от загрязнения.
• После монтажа проведите визуальный контроль: нет ли пузырей, вздутий или неплотного прилегания.
• Артикул uzm-xlk10-vn3-150240s - сохраняйте его при заказе запасных частей или замене.
• Храните муфту в сухом месте при температуре +5…+30 C - избегайте прямого солнечного света.
