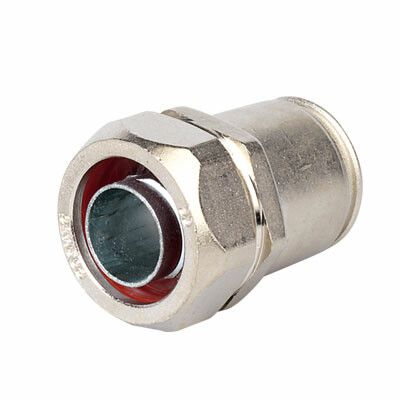

Муфта металлорукав DN 10-жесткая труба д.16мм, IP66/IP67, никелированная латунь | 6117-10N DKC ДКС

Муфта металлоружав DN 10 для жесткой трубы d.16мм, никелированная латунь от бренда DKC (ДКС), артикул 6117-10n, предназначена для герметичного соединения жесткой металлической трубы диаметром 16 мм с металлорукавом серии Cosmec. Обеспечивает защиту кабелей от пыли, воды и механических повреждений в условиях промышленной среды.

Назначение и область применения

Муфта металлорукав DN 10 для жесткой трубы d.16мм служит переходником между жесткой стальной или медной трубой и гибким металлорукавом. Применяется там, где требуется надежный и герметичный вывод кабельной трассы из фиксированной конструкции в зону с возможными вибрациями или перемещениями. Подходит для установки на станках, шкафах управления, конвейерах, системах автоматизации и в помещениях с повышенной влажностью - например, на пищевых производствах, в мойках, холодильных камерах.

Технические характеристики

• Диаметр муфты: 10 мм (DN 10) - соответствует внутреннему диаметру металлорукава Cosmec;
• Подключаемый жесткий элемент: труба диаметром 16 мм (наружный);
• Материал корпуса: латунь с никелированным покрытием - устойчива к коррозии, химическим веществам и солевому туману;
• Степень защиты: IP66 (защита от мощных струй воды) и IP67 (защита от временного погружения в воду до 1 м);
• Конструкция: без резьбы - крепится через обжим или за счет плотного посадочного соединения;
• Форма: прямолинейная - не изменяет направление трассы;
• Цвет: серый - визуально отличается от пластиковых аналогов, удобен для идентификации в сложных системах.

Совместимость и монтаж

Муфта совместима исключительно с жесткими металлическими трубами наружным диаметром 16 мм и металлорукавами серии Cosmec DN 10. Для монтажа необходимо:

• Закрепить жесткую трубу в одном конце муфты - она фиксируется за счет точного посадочного диаметра и давления;
• Надеть металлорукав Cosmec на второй конец и обжать его специальным хомутом или обжимным инструментом - муфта не содержит резьбы, поэтому требует механического крепления;
• Убедиться, что поверхности труб и рукава чистые - грязь снижает герметичность;
• Не использовать с пластиковыми или алюминиевыми трубами - они не обеспечивают нужную жесткость и могут деформироваться под нагрузкой.

Безопасность и стандарты

Муфта выполнена в соответствии с требованиями к электрооборудованию для промышленного использования. Степень защиты IP66/IP67 соответствует ГОСТ 14254 и IEC 60529. Никелированная латунь не выделяет токсичных веществ при нагреве и не поддерживает горение - безопасна в местах с риском перегрева или возгорания.

Преимущества

• Высокая герметичность - предотвращает попадание влаги, пыли и агрессивных жидкостей внутрь кабельной трассы;
• Устойчивость к коррозии - благодаря никелированию срок службы увеличен в сравнении с обычной латунью;
• Механическая прочность - выдерживает ударные нагрузки и вибрации без потери целостности;
• Совместимость с продукцией серии Cosmec - позволяет собирать единые системы без адаптеров и компромиссов;
• Электропроводящий материал - обеспечивает эквипотенциальное соединение, важно для систем заземления.

Ограничения применения

• Не применяется для соединения с неметаллическими трубами - не обеспечит герметичность и прочность;
• Не предназначен для постоянного погружения в воду - IP67 допускает лишь временное погружение до 30 минут;
• Работает в температурном диапазоне, ограниченном свойствами латуни и уплотнителей - не рекомендовано использование выше +80 C или ниже –40 C без проверки совместимости с кабелем;
• Не заменяет соединительные муфты с резьбой - если требуется регулировка или демонтаж, используйте другие типы фитингов.

Примеры использования

• Переход от жесткой трубы, проходящей через стену цеха, к гибкому металлорукаву, ведущему к датчику на движущемся участке конвейера;
• Вывод силового кабеля из распределительного щита с жестким входом в зону с частыми мойками (пищевая промышленность);
• Защита сигнальных кабелей в системах автоматизации на заводах с высоким уровнем влажности и масляных брызг.

Практические советы

• При монтаже всегда проверяйте соответствие наружного диаметра жесткой трубы - 16 мм - именно этот размер обеспечивает плотную посадку; если труба больше или меньше - муфта не будет герметичной;
• Обжим металлорукава выполняйте равномерно, чтобы не повредить оплетку - используйте специальный обжимной клещ;
• Для долговечности после монтажа протестируйте герметичность - можно продуть воздух под небольшим давлением и проверить на утечку мыльным раствором;
• Артикул 6117-10n - единственный вариант этой модели в линейке DKC. Не путайте с другими муфтами Cosmec, даже если они тоже имеют DN 10 - конструкция и посадочные размеры различаются.
