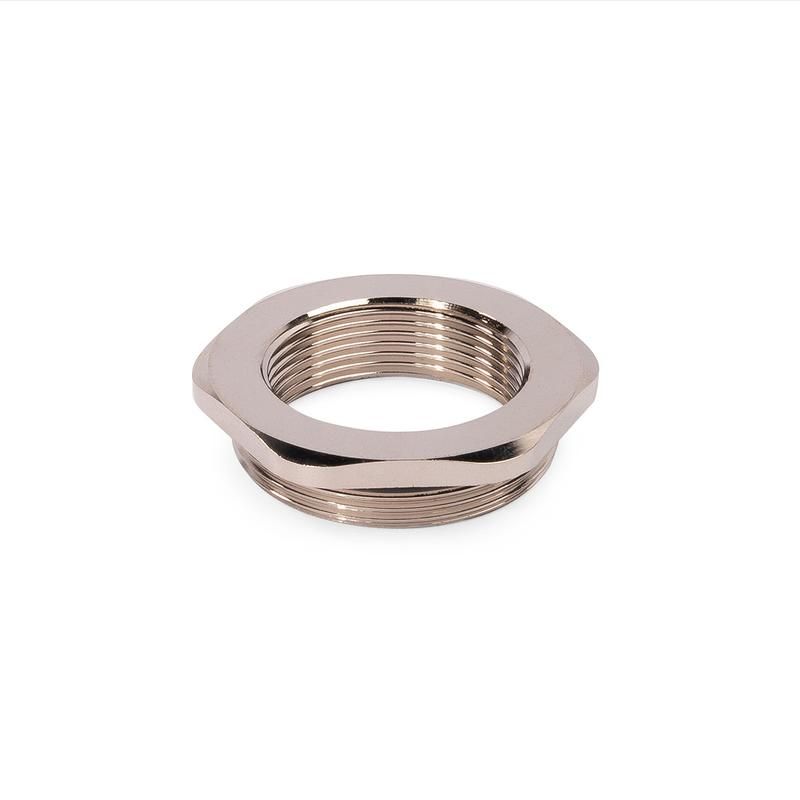

Муфта переходная латунная МПЛ М40/М32 | 89606 Fortisflex КВТ

Муфта переходная латунная МПЛ М40/М32 от Fortisflex и КВТ предназначена для герметичного ввода кабелей в щитовое оборудование при различном диаметре отверстий - например, когда входное отверстие больше или меньше стандарта. Благодаря никелированной латуни и защите IP68, она надёжна даже в агрессивных условиях.

Назначение и область применения

Муфта переходная латунная МПЛ М40/М32 используется для соединения кабеля с корпусом распределительного щита, когда диаметр отверстия не совпадает с размером резьбы кабельного ввода. Подходит для установки в металлические, пластиковые и композитные корпуса. Применяется в промышленных системах управления, на станках, конвейерах, в насосных станциях, энергообъектах и других местах, где требуется высокая степень защиты от пыли, влаги и химических веществ.

Технические характеристики

• Материал: латунь с никелированным покрытием - повышает коррозионную стойкость и эстетику;
• Номинальный размер резьбы: 32 мм (метрическая, по EN 60423);
• Диаметр кабеля: 16–25 мм - подходит для силовых и сигнальных кабелей среднего сечения;
• Степень защиты: IP68 - полная защита от пыли и длительного погружения в воду;
• Температура эксплуатации: от –40 C до +100 C, кратковременно выдерживает до +120 C;
• Тип уплотнения: резиновое уплотнительное кольцо - обеспечивает плотное прилегание к кабелю;
• Размер ключа: 45 мм - удобно затягивать гайку стандартными ключами;
• Исполнение: прямолинейное - не требует изгибов при монтаже;
• Ударопрочность: да - выдерживает механические нагрузки при эксплуатации;
• Состав: без галогенов - безопасна при горении, соответствует экологическим нормам;
• Цвет: никель - серебристый блестящийFinish, устойчив к царапинам.

Совместимость и монтаж

Муфта переходная латунная МПЛ М40/М32 имеет внутреннюю резьбу M32 и предназначена для установки в отверстия диаметром до 40 мм. Для фиксации в щите используются отдельно приобретаемые латунные гайки. Установка возможна как в резьбовые, так и в нерезьбовые отверстия - во втором случае необходима дополнительная контргайка.

Для сверления отверстий подходят гидравлические системы: ПГПО-60, ПГПО-60А, ПГРО-60А, ПГРОу-60А, ПГРОп-60А. Также применяются матрицы МПО и наборы перфоформ НМПО-PG / НМПO-MG. Перед монтажом проверьте соответствие диаметра отверстия и толщины стенки корпуса - максимальная толщина не должна превышать допустимую для данной муфты.

Безопасность и стандарты

• Соответствует стандарту EN 60423 на метрическую резьбу кабельных вводов;
• IP68 - подтверждённая защита согласно IEC 60529;
• Состав без галогенов - снижает риск образования токсичных газов при возгорании;
• Выдерживает температурные колебания от –40 C до +120 C - работает в суровых климатических зонах.

Преимущества

• Никелированная поверхность предотвращает окисление и легко моется;
• Уплотнительное кольцо сохраняет герметичность при вибрациях и перегрузках;
• Высокая ударопрочность - не трескается при случайных ударах;
• Устойчивость к синтетическим маслам, бензину, дизтопливу и другим агрессивным жидкостям;
• Не содержит галогенов - безопасна для окружающей среды и персонала.

Ограничения применения

• Не предназначен для установки в отверстия более 40 мм без дополнительных элементов крепления;
• Не рекомендуется использовать в условиях постоянного давления выше атмосферного - не являетсяPressure-rated компонентом;
• Запрещено применять при температурах ниже –40 C или выше +120 C - возможна деформация уплотнителя;
• Требуется обязательное использование латунных гаек - без них герметичность не гарантируется;
• Не подходит для кабелей с диаметром менее 16 мм или более 25 мм - уплотнение будет некорректным.

Примеры использования

• Подключение кабелей к шкафам автоматизации на заводах;
• Ввод питания в распределительные щиты на объектах ЖКХ;
• Монтаж в контрольных пунктах на нефтеперерабатывающих предприятиях;
• Защита сигналов от датчиков в холодильных камерах и на открытых площадках;
• Использование в морских и прибрежных установках благодаря устойчивости к солёному воздуху.

Практические советы

• Перед монтажом проверьте диаметр кабеля - он должен точно попадать в диапазон 16–25 мм; если кабель слишком тонкий, используйте термоусадку для усиления уплотнения;
• При установке в тонкостенные корпуса (менее 3 мм) обязательно применяйте контргайку и проверяйте усилие затяжки - не переусердствуйте, чтобы не деформировать резьбу;
• Для быстрого монтажа в уже установленные щиты используйте ключ на 45 мм - он совместим с большинством стандартных инструментов;
• При работе в условиях повышенной влажности или агрессивных сред регулярно осматривайте уплотнительное кольцо - заменяйте при появлении трещин или потери эластичности;
• Храните муфту в сухом месте - хотя материал устойчив, длительное воздействие влаги может вызвать поверхностную коррозию на незащищённых участках резьбы.
