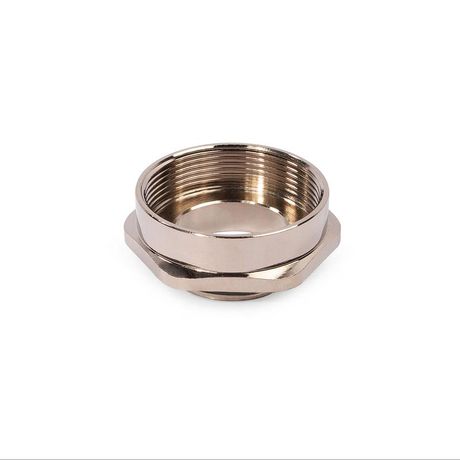

Муфта переходная латунная увеличивающая МПЛ М32/М40 - 89601 КВТ

Муфта переходная латунная МПЛ М32/М40 от Fortisflex и КВТ предназначена для герметичного ввода кабелей в щитовое оборудование при переходе между отверстиями диаметром 32 и 40 мм. Благодаря никелированной латуни и защите IP68, она надёжно работает в агрессивных условиях - на производствах, в уличных шкафах и на объектах с высокой влажностью.

Назначение и область применения

Муфта переходная латунная МПЛ М32/М40 используется для соединения кабельного ввода с отверстием в корпусе щита, когда диаметр отверстия отличается от диаметра резьбы кабельного ввода. Подходит для установки в металлические и пластиковые шкафы управления, распределительные щиты, станции автоматизации, промышленные панели.

Область применения: промышленные предприятия, энергетика, транспорт, водоснабжение, химические и нефтегазовые объекты. Особенно эффективна там, где требуется защита от пыли, брызг воды, агрессивных жидкостей и механических ударов.

Технические характеристики

• Материал: латунь с никелированным покрытием - повышает коррозионную стойкость и эстетику
• Номинальный размер резьбы: 40 мм (метрическая, по EN 60423)
• Диаметр кабеля: 16–25 мм - подходит для силовых и сигнальных кабелей среднего сечения
• Степень защиты: IP68 - полная защита от пыли и длительного погружения в воду
• Температура эксплуатации: от –40 C до +100 C; кратковременно выдерживает до +120 C
• Тип уплотнения: резиновое уплотнительное кольцо - обеспечивает плотное прилегание к кабелю
• Ударопрочность: да - выдерживает механические нагрузки при монтаже и работе
• Состав: без галогенов - безопасна при горении, соответствует экологическим нормам
• Цвет и покрытие: никелированное - антикоррозийное, легко моется, не темнеет
• Размер ключа: 45 мм - удобно затягивать гайку стандартными ключами
• Исполнение: прямолинейное - компактная форма, не требует изгибов при проходе через стенку

Совместимость и монтаж

Муфта переходная латунная МПЛ М32/М40 устанавливается в отверстие диаметром 32–40 мм. Для фиксации в щите применяются латунные гайки - они продаются отдельно. Установка возможна как в резьбовые, так и в нерезьбовые отверстия.

При монтаже в нерезьбовое отверстие необходимо использовать:

• дополнительную контргайку
• инструмент для перфорации: гидравлические системы ПГПО-60, ПГПО-60А, ПГРО-60А, ПГРОу-60А, ПГРОп-60А
• матрицы МПО или наборы перфоформ НМПО-PG / НМПO-MG

Не используйте сверление - это снижает прочность стенки и нарушает герметичность. Только пробивка инструментами, указанными производителем.

Безопасность и стандарты

• Соответствует стандарту EN 60423 - требования к метрической резьбе кабельных вводов
• IP68 - подтверждает защиту от пыли и погружения в воду на глубину более 1 м
• Состав без галогенов - соответствует требованиям RoHS и IEC 61249-2-21
• Выдерживает температурные колебания от –40 C до +120 C - сертифицирована для работы в суровых климатах

Преимущества

• Никелированная латунь - устойчива к коррозии, не окисляется, сохраняет внешний вид даже после лет эксплуатации
• Уплотнительное кольцо - обеспечивает герметичность без дополнительных средств, не требует смазки
• Высокая механическая прочность - выдерживает вибрацию, удары, давление при монтаже
• Совместимость с синтетическими маслами, дизтопливом, бензином - не разрушается при контакте с агрессивными жидкостями
• Прямолинейная форма - минимизирует напряжение на кабеле внутри шкафа

Ограничения применения

• Не предназначен для установки в отверстия меньше 32 мм - требует точного совпадения диаметра
• Не заменяет кабельный ввод с внутренней резьбой - нуждается в отдельной гайке для крепления
• Не рекомендован для постоянного погружения в воду выше +100 C - допустимо лишь кратковременное воздействие до +120 C
• Требует специального инструмента для пробивки отверстий - обычное сверление недопустимо

Примеры использования

• Подключение кабелей к щиту управления насосной станции с отверстием 38 мм
• Ввод силового кабеля в промышленный шкаф на нефтеперерабатывающем заводе
• Монтаж в распределительном пункте на открытой площадке с частыми осадками
• Фиксация сигнальных кабелей в системе автоматизации холодильного цеха при низких температурах

Практические советы

• Перед монтажом проверьте диаметр отверстия - он должен точно соответствовать 32–40 мм
• Используйте только оригинальные латунные гайки - несовместимые элементы нарушают герметичность
• При установке в нерезьбовое отверстие всегда применять контргайку - предотвращает самопроизвольное ослабление
• Не перетягивайте муфту - достаточно усилия, чтобы уплотнительное кольцо равномерно деформировалось
• Проверяйте целостность уплотнительного кольца перед каждым монтажом - трещины и сплющивания снижают степень защиты
• Для обслуживания - протирайте поверхность мягкой тканью, не используйте растворители с ацетоном
