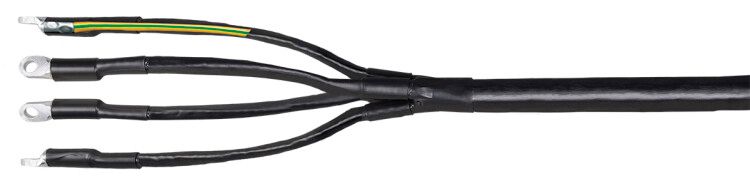

Комплект муфты концевой ПКВ(Н)тп наружной установки 4х150/240 с наконечниками ПВХ/СПЭ изоляция 1кВ IEK UZM-XLK1-NVN4-150240S

Муфта концевая ПКВ(Н)тп 4х150/240 с болтовыми наконечниками ПВХ/СПЭ изоляция 1кВ от IEK предназначена для герметичного оконцовывания четырёхжильных силовых кабелей с сечением жил 150–240 мм2, обеспечивает надёжное соединение с оборудованием через болтовые зажимы и рассчитана на длительную работу в условиях наружной установки.

Назначение и область применения

Муфта концевая ПКВ(Н)тп 4х150/240 с болтовыми наконечниками используется для завершения трёхжильных кабелей с четвёртой жилой – заземления или нулевой. Применяется там, где требуется безопасное и долговечное подключение кабеля к распределительному щиту, трансформатору, двигателю или другому устройству. Подходит для наружной установки, включая столбы, опоры, открытые площадки и кабельные колодцы. Также допускается использование во внутренних помещениях с нормальной влажностью.

Технические характеристики

• Работает при напряжении до 1 кВ (переменный и постоянный ток)
• Количество жил: 4 (три фазные + одна PE/N)
• Номинальное сечение жил: 150–240 мм2
• Тип изоляции: ПВХ/СПЭ (соответствует кабелям ВВГ, АВВГ, ПвВГ и им подобным)
• Тип защиты: термоусаживаемая, материал - полимер с высокими электроизоляционными свойствами
• Цвет корпуса: черный
• Срок службы: 30 лет при соблюдении условий эксплуатации
• Зажимы: болтовые наконечники для прямого подключения к шинам и аппаратам

Совместимость и монтаж

Муфта ПКВ(Н)тп 4х150/240 совместима с кабелями без брони и экранирующего слоя: АВВГ-1, ВВГ-1, АВВГз-1, ВВГз-1, АПвВГ-1, ПвВГ-1 и их аналогами. Монтаж выполняется методом термоусадки: после подготовки кабеля (удаление внешней оболочки, изоляции, зачистка жил) муфта одевается на провода, затем равномерно прогревается газовой горелкой до плотного облегания. Болтовые наконечники уже установлены - достаточно затянуть их требуемым моментом. Убедитесь, что посадочные диаметры кабеля попадают в рабочий диапазон - не более 240 мм2 и не менее 150 мм2.

Безопасность и стандарты

Муфта ПКВ(Н)тп 4х150/240 соответствует требованиям ГОСТ 13781.0. Конструкция исключает риск пробоя изоляции даже при перегрузках. Наличие термоусадки гарантирует герметичность, предотвращает проникновение влаги и пыли. Цвет - чёрный - устойчив к УФ-лучам, что важно для наружной эксплуатации.

Преимущества

• Высокая механическая прочность благодаря термоусадочному полиэтилену
• Стандартные болтовые наконечники позволяют сразу подключить кабель без дополнительных деталей
• Не требует специальных инструментов кроме горелки и ключей для затяжки
• Долговечность - срок службы 30 лет снижает частоту замен
• Поддерживает работу в температурном диапазоне от −40C до +90C

Ограничения применения

• Не для кабелей с металлической броней, медной или алюминиевой оплеткой - они требуют других типов муфт
• Не рекомендовано применение в местах с постоянным контактом с маслом, растворителями или химически активными средами
• Требуется точное соответствие сечению кабеля: нельзя использовать на жилах меньше 150 мм2 или больше 240 мм2
• Термоусадка невозможна при минусовых температурах ниже −10C без предварительного согрева кабеля

Примеры использования

• Подключение кабеля ВВГ-1 4×185 от воздушной ЛЭП к вводному автомату в цеху
• Оконцовка кабеля АВВГз-1 4×240 от трансформаторной подстанции к насосной группе
• Присоединение четырёхжильного кабеля к частотному преобразователю на открытой площадке
• Завершение кабеля перед входом в распределительный щит на улице

Практические советы

• Перед монтажом проверьте, чтобы сечение кабеля точно попадало в интервал 150–240 мм2 - иначе возможен недостаточный контакт или повреждение изоляции
• При использовании в холодную погоду нагрейте кабель и саму муфту до комнатной температуры
• Затягивайте болтовые наконечники согласно таблице момента затяжки для выбранного сечения - переусадка вызывает деформацию, недотяжка - плохой контакт
• Проверяйте целостность термоусадки после остывания: она должна полностью обтянуть кабель без пузырей и складок
• Артикул uzm-xlk1-nvn4-150240s - единственный номер для заказа этой конкретной модели; другие варианты с другими сечениями имеют другой артикул
