Комплект муфты концевой ПКВ(Н)тп наружной установки 5х16/25 без наконечников ПВХ/СПЭ изоляция 1кВ IEK UZM-XLK1-NVN5-1625X

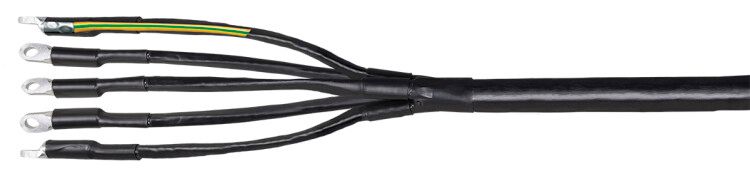

Муфта ПКВ(Н)тп 5х16/25 без наконечников ПВХ/СПЭ изоляция 1кВ от IEK - это концевая термоусаживаемая муфта для герметичного соединения пятижильных силовых кабелей с изоляцией из ПВХ или СПЭ, рассчитанная на работу вне помещений. Продукт предназначен для надежного оконцовывания кабелей сечением 16–25 мм2 без использования болтовых наконечников.

Назначение и область применения

Муфта ПКВ(Н)тп 5х16/25 без наконечников ПВХ/СПЭ изоляция 1кВ используется для создания концевого соединения пятижильных кабелей с изоляцией из полиэтилена или ПВХ. Подходит для внешней установки - на опорах, в распределительных устройствах, у входов в здания, на столбах ЛЭП. Также допускается внутреннее применение в сухих помещениях. Муфта обеспечивает механическую прочность и электроизоляцию на уровне 1 кВ, защищает от влаги, пыли и перепадов температур.

Технические характеристики

• Работающее напряжение: 1 кВ (переменный и постоянный ток)
• Количество жил: 5
• Сечение кабеля: 16–25 мм2
• Тип изделия: Концевая муфта
• Материал корпуса: Полимер термоусаживаемый (ПВХ/СПЭ совместимый)
• Исполнение: Термоусадка - требует нагрева газовой горелкой
• Цвет: Черный
• Срок службы: 30 лет при соблюдении условий эксплуатации
• Защита: IP67 после усадки - полная герметизация от воды и пыли

Совместимость и монтаж

Муфта ПКВ(Н)тп 5х16/25 без наконечников ПВХ/СПЭ изоляция 1кВ совместима с кабелями следующих типов: АВВГ-1, ВВГ-1, АВВГз-1, ВВГз-1, АПвВГ-1, ПвВГ-1 и их аналогами. Кабели должны иметь **небронированный** и **безэкранный** конструктив. Наконечники не предусмотрены - провода необходимо подготовить самостоятельно: зачистить, обработать, запрессовать или сварить перед установкой муфты. Для монтажа требуется газовая горелка для равномерного прогрева термоусадочных элементов. Установка выполняется в один этап: одевается на кабель, затем нагревается до плотного прилегания ко всем слоям.

Безопасность и стандарты

Муфта ПКВ(Н)тп 5х16/25 без наконечников ПВХ/СПЭ изоляция 1кВ соответствует требованиям ГОСТ 13781.0. Обеспечивает класс защиты IP67 после правильной термоусадки. Материалы устойчивы к старению, UV-излучению и химически активным средам, что делает продукт безопасным для длительной работы в условиях открытой местности.

Преимущества

• Высокая степень герметизации благодаря термоусадке - исключает попадание влаги даже при прямом контакте с водой
• Не требует болтовых соединений - снижает риск коррозии и потери контактного давления
• Стандартный черный цвет обеспечивает долговременную устойчивость к выгоранию на солнце
• Срок службы 30 лет - экономия на замене и обслуживании
• Поддерживает все фазы + PE/N - идеально для современных систем TN-S и TT

Ограничения применения

• Не бронированные или экранированные кабели - наличие металлической оболочки или медного экрана требует других решений
• Запрещено использование в условиях постоянного погружения в воду - хотя IP67 позволяет временные воздействия, длительное нахождение под водой недопустимо
• Требуется точное соответствие сечения: кабель меньше 16 мм2 или больше 25 мм2 не будет гарантированно закрываться
• Не подходит для монтажа в условиях минус 40C и ниже - материал становится хрупким; предварительный прогрев кабеля обязателен

Примеры использования

• Подключение трехфазного двигателя через кабель ВВГ-1 5×25 к щиту на улице
• Оконцовка питающего кабеля АВВГз-1 5×16 для освещения парковой территории
• Соединение кабеля от воздушной линии с вводом в частный дом
• Замена поврежденного участка кабеля на опоре - быстрая замена без демонтажа всей трассы

Практические советы

• Перед монтажом обязательно проверьте сечение кабеля штангенциркулем - отклонение +-1 мм уже влияет на качество усадки
• При работе в холодную погоду (ниже +5C) согрейте кабель и саму муфту тепловой пушкой до комнатной температуры
• Не используйте пламя от обычной зажигалки - нужна регулируемая газовая горелка с равномерным движением
• После усадки проверьте целостность: поверхность должна быть гладкой, без пузырей, трещин и вздутостей
• Артикул uzm-xlk1-nvn5-1625x - единственный вариант этой модели от IEK; другие номера не являются аналогами
