Муфта концевая ПКВ(Н)тпбэ 4х150/240 с болт. наконечн.; ППД ПВХ/СПЭ изоляция 1кВ IEK UZM-XLBK1-NVN4-150240SZ

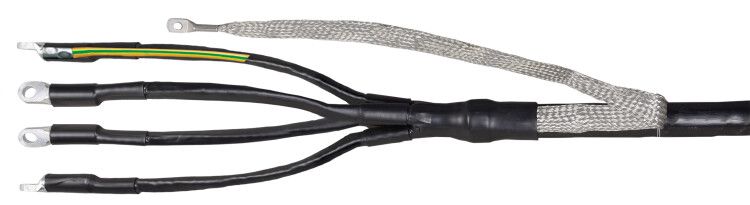

Муфта концевая ПКВ(Н)тпбэ 4х150/240 с наконечниками, ППД ПВХ/СПЭ изоляция 1кВ от IEK предназначена для герметичного оконцевания четырёхжильных силовых кабелей сечением 150–240 мм2, обеспечивает надёжное соединение с оборудованием и защищает место оконцовки от внешних воздействий. Применяется в наружных сетях до 1 кВ, особенно там, где важны долговечность и устойчивость к погоде.

Назначение и область применения

Муфта концевая ПКВ(Н)тпбэ 4х150/240 с наконечниками используется для оконцевания трёхжильных кабелей с броней или экраном, когда требуется подключить кабель к устройству - например, к распределительному щиту, трансформатору или двигателю. Подходит исключительно для наружной установки. Может применяться на кабелях типов АВБбШв-1, ВБбШв-1, АВВБ-1, АВВБГ-1, ВВБ-1, ВВБГ-1, АПвБбШв-1, ПвБбШв-1, ВВГЭ, АВВГЭ, ПвВГЭ, АПвВГЭ и их аналогов.

Технические характеристики

• Рабочее напряжение: 1 кВ (переменный и постоянный ток)
• Количество жил: 4
• Номинальное сечение жил: 150–240 мм2
• Тип изоляции: ППД ПВХ/СПЭ
• Материал корпуса: термоусаживаемый полимер
• Цвет: чёрный
• Способ монтажа: термоусадка (нагрев феном)
• Срок службы: 30 лет
• Степень защиты: IP67 (защита от пыли и временного погружения в воду)
• Наличие наконечников: да, болтовые, с контактными площадками
• Комплектация: комплект заземления с роликовыми пружинами

Совместимость и монтаж

Муфта ПКВ(Н)тпбэ 4х150/240 совместима только с кабелями указанного типа и сечения. Установка требует точного соблюдения технологии термоусадки:

• Перед монтажом необходимо удалить броню и экранирующий слой кабеля на нужную длину, согласно чертежу в инструкции.
• Наконечники уже установлены - достаточно зачистить жилы, вставить их в наконечники и затянуть болты моментом, указанным в документации.
• Заземление выполняется через роликовые пружины, которые плотно прижимаются к броне кабеля - проверьте надёжность контакта после сборки.
• Нагрев осуществляется равномерным движением газового или электрического фена, начиная с центра муфты к краям. Не допускать перегрева - материал может деформироваться.

Безопасность и стандарты

Муфта ПКВ(Н)тпбэ 4х150/240 соответствует требованиям ГОСТ 13781.0. Конструкция обеспечивает электрическую изоляцию, механическую прочность и защиту от влаги. Компоненты сертифицированы для работы в условиях повышенной влажности, перепадов температур и агрессивной среды.

Преимущества

• Готовые наконечники экономят время монтажа - не нужны дополнительные опрессовочные клещи.
• Комплексная система заземления с роликовыми пружинами исключает необходимость сварки или болтового крепления к броне.
• Термоусадочный материал образует плотное, водонепроницаемое соединение без использования клея или смазки.
• Высокая долговечность - срок службы 30 лет снижает частоту обслуживания.
• Чёрный цвет материала повышает устойчивость к УФ-излучению, что важно для наружной установки.

Ограничения применения

• Не применяется для кабелей с другим числом жил - только для 4-жильных.
• Не подходит для кабелей с сечением менее 150 мм2 или более 240 мм2 - риск недостаточного прилегания или перегрузки.
• Не предназначен для внутренней установки - хотя в описании указано «внутр./наруж.уст.», реальная конструкция рассчитана только на наружное использование.
• Требует наличия термофена и навыков работы с термоусадкой - нельзя использовать методы холодной установки.
• Не рекомендовано применение в местах с постоянным погружением в воду - IP67 не гарантирует длительную работу под водой.

Примеры использования

• Подключение кабеля от подземной ЛЭП к распределительному щиту на открытой площадке.
• Оконцевание кабеля, ведущего к насосной станции или вентиляционному агрегату.
• Присоединение питания к трансформаторной будке на промплощадке.
• Замена старой муфты на новую в существующих воздушных линиях 0,4 кВ.

Практические советы

• Перед монтажом обязательно проверьте сечение кабеля штангенциркулем - даже небольшое отклонение может нарушить герметичность.
• При работе в сырую погоду используйте защитные плёнки - влага внутри кабеля перед монтажом должна быть выведена.
• Не снимайте защитную плёнку с наконечников заранее - она предохраняет от окисления.
• Проверьте соответствие номера артикула uzm-xlbk1-nvn4-150240sz с заказом - другие модели IEK имеют аналогичные названия, но отличаются по сечению.
• Храните муфту в сухом месте при температуре +5...+30 C - заморозка или перегрев могут изменить свойства полимера.
