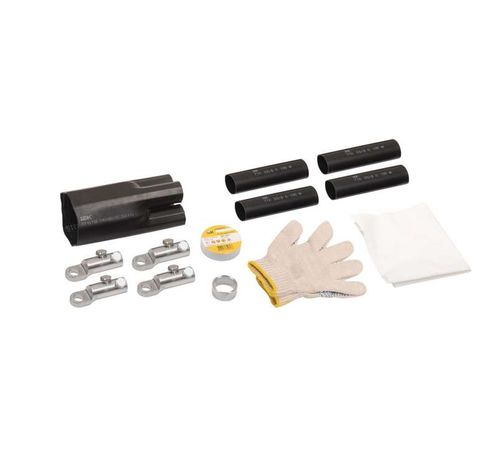

Муфта кабельная концевая ПКВтп 5х16-25 1кВ ПВХ/СПЭ IEK (ИЭК) UZM-XLK1-VN5-1625X

Муфта ПКВтп 5х16/25 без наконечников ПВХ/СПЭ изоляция 1кВ от IEK - это концевая термоусаживаемая муфта для герметичного оконцовывания пятижильных силовых кабелей сечением 16–25 мм2 внутри помещений. Продукт предназначен для надежного соединения кабеля с оборудованием без использования болтовых наконечников, обеспечивает долговечную изоляцию и механическую защиту.

Назначение и область применения

Муфта ПКВтп 5х16/25 без наконечников ПВХ/СПЭ изоляция 1кВ используется для оконцовывания пятижильных кабелей с изоляцией из ПВХ или СПЭ, не имеющих брони и экранирующего слоя. Подходит для подключения кабелей к распределительным устройствам, щитам, автоматике и другому электрооборудованию. Устанавливается исключительно внутри помещений - не предназначена для уличного монтажа или воздействия атмосферных осадков.

Технические характеристики

• Рабочее напряжение: 1 кВ (переменный и постоянный ток)
• Количество жил: 5
• Номинальное сечение кабеля: 16–25 мм2
• Тип изделия: концевая муфта
• Материал: термоусаживаемый полимер (ПВХ/СПЭ совместимый)
• Цвет: черный
• Способ монтажа: термоусадка (нагрев тепловым феном)
• Срок службы: 30 лет
• Исполнение: без болтовых наконечников - требует самостоятельного подключения жил

Совместимость и монтаж

Муфта ПКВтп 5х16/25 без наконечников ПВХ/СПЭ изоляция 1кВ совместима с кабелями следующих типов: АВВГ-1, ВВГ-1, АВВГз-1, ВВГз-1, АПвВГ-1, ПвВГ-1 и их аналогами. Для монтажа требуется предварительная подготовка кабеля: зачистка изоляции, удаление внешних слоев, выравнивание жил. После сборки муфта нагревается равномерно тепловым феном до полной усадки - материал плотно обволакивает кабель, формируя герметичную изоляционную оболочку. Наконечники не входят в комплект - их необходимо установить самостоятельно перед монтажом муфты.

Безопасность и стандарты

Муфта ПКВтп 5х16/25 без наконечников ПВХ/СПЭ изоляция 1кВ соответствует требованиям ГОСТ 13781.0. Материалы обеспечивают электрическую безопасность при рабочем напряжении до 1 кВ, устойчивы к перегрузкам и температурным колебаниям в пределах нормированного режима эксплуатации. Не содержит свинца и других запрещенных веществ.

Преимущества

• Высокая степень защиты благодаря однородной термоусадке - исключает попадание влаги и пыли
• Стойкость к химическим воздействиям и старению материала
• Простота монтажа при наличии базового инструмента (термофен)
• Долгий срок службы - 30 лет при соблюдении условий эксплуатации
• Черный цвет обеспечивает маскировку и соответствие стандартному исполнению

Ограничения применения

• Не применяется для кабелей с металлической броней, экраном или алюминиевой оболочкой
• Запрещено использование вне помещений - не имеет защиты от UV-излучения, влаги и перепадов температур
• Не подходит для кабелей с сечением менее 16 мм2 или более 25 мм2
• Требует точного соблюдения технологии термоусадки - недостаточный или избыточный нагрев снижает надежность
• Отсутствие встроенных наконечников - обязательна предварительная установка контактных элементов

Примеры использования

• Подключение пятижильного кабеля ВВГ-1 к входному автомату в распределительном щите здания
• Оконцовка кабеля от трансформатора к шинной системе в цеховой электрощитовой
• Соединение кабеля АВВГз-1 с частотным преобразователем на производстве
• Формирование конца кабеля для подключения насосной группы в котельной

Практические советы

• Перед монтажом проверьте сечение кабеля - допустимый диапазон 16–25 мм2. Кабели меньшего сечения не будут надежно фиксироваться.
• Используйте только термофен с регулировкой температуры - газовая горелка может повредить материал.
• Наконечники устанавливаются до начала работы с муфтой - после усадки доступ к жилам закрыт.
• При работе с многожильными кабелями тщательно выровняйте жилы - перекосы вызывают неравномерную нагрузку на изоляцию.
• Проверяйте целостность муфты до нагрева - трещины, деформации или загрязнения недопустимы.
• Храните муфту в сухом месте, избегая прямого солнечного света - даже при внутреннем использовании УФ-излучение влияет на полимер.
