Муфта концевая ПКВтпбэ 4х150/240 с болт. наконечн.; ППД ПВХ/СПЭ изоляция 1кВ IEK UZM-XLBK1-VN4-150240SZ

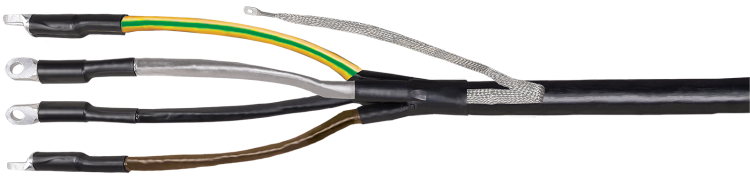

Муфта ПКВтпбэ 4х150/240 с наконечниками, ППД ПВХ/СПЭ изоляция 1кВ от IEK - это концевая термоусаживаемая муфта для герметичного оконцевания четырёхжильных силовых кабелей сечением 150–240 мм2 внутри помещений. Устройство оснащено готовыми болтовыми наконечниками и комплектом заземления, что ускоряет монтаж и повышает надёжность соединения.

Назначение и область применения

Муфта ПКВтпбэ 4х150/240 с наконечниками, ППД ПВХ/СПЭ изоляция 1кВ используется для оконцевания силовых кабелей с ПВХ или СПЭ изоляцией и бронёй или экранирующим слоем. Применяется исключительно во внутренних помещениях - в распределительных устройствах, кабельных камерах, трансформаторных подстанциях, на щитах и в других защищённых местах. Подходит для подключения оборудования: насосов, двигателей, конвейеров, систем вентиляции и другого промышленного электрооборудования.

Технические характеристики

• Рабочее напряжение: 1 кВ (переменный и постоянный ток)
• Количество жил: 4
• Номинальное сечение кабеля: 150–240 мм2
• Тип монтажа: термоусадка (нагрев феном)
• Материал корпуса: термоусаживаемый полимер
• Цвет: черный
• Срок службы: 30 лет
• Наличие наконечников: да (болтовые, предварительно установлены)
• Заземление: в комплекте - контакт с роликовыми пружинами
• Защита от внешнего воздействия: не предназначена для открытой установки, не имеет защиты IP

Совместимость и монтаж

Муфта ПКВтпбэ 4х150/240 с наконечниками, ППД ПВХ/СПЭ изоляция 1кВ совместима с кабелями следующих типов: АВБбШв-1, ВБбШв-1, АВВБ-1, АВВБГ-1, ВВБ-1, ВВБГ-1, АПвБбШв-1, ПвБбШв-1, ВВГЭ, АВВГЭ, ПвВГЭ, АПвВГЭ и их аналоги. Монтаж выполняется методом термоусадки: после подготовки кабеля (зачистка, обезжиривание) муфта надевается на жилы, затем равномерно нагревается тепловым феном до плотного облегания. Наконечники уже установлены - достаточно затянуть болты. Комплект заземления с роликовыми пружинами обеспечивает надёжный контакт с бронёй кабеля.

Безопасность и стандарты

Муфта ПКВтпбэ 4х150/240 с наконечниками, ППД ПВХ/СПЭ изоляция 1кВ соответствует требованиям ГОСТ 13781.0. Произведена компанией IEK, соблюдающей нормы безопасности для электромонтажных изделий. Не содержит свинца и других запрещённых веществ. Работает в температурном диапазоне, указанном производителем для внутренней установки - не рекомендовано использование при минусовых температурах вне контролируемой среды.

Преимущества

• Готовые наконечники экономят время на сборке - не требуют установки отдельных контактов
• Термоусадка обеспечивает герметичную, механически прочную изоляцию без клея или смазки
• Комплексный комплект заземления с роликовыми пружинами гарантирует надёжный контакт с бронёй
• Высокая долговечность - срок службы 30 лет при правильной эксплуатации
• Стандартный цвет - чёрный - позволяет легко отличить от других типов муфт

Ограничения применения

• Не применяется на открытом воздухе - не защищена от влаги, перепадов температур и УФ-излучения
• Подходит только для кабелей с бронёй или экраном; несовместима с неметаллическими кабелями без экрана
• Требуется точное соответствие сечения кабеля (150–240 мм2); применение для меньших или больших сечений недопустимо
• Не предназначен для монтажа в условиях повышенной вибрации без дополнительной фиксации
• Термоусадка требует наличия теплового фена и опыта работы - не подходит для новичков без инструкции

Примеры использования

• Оконцевание кабеля АВБбШв-1 от трансформатора до частотного преобразователя в цеху
• Подключение трёхфазного двигателя через четырёхжильный кабель с заземлением в распределительном шкафу
• Присоединение кабеля ВВГЭ к автоматическому выключателю в кабельной камере здания
• Монтаж ввода питания в подземный кабельный колодец с последующей герметизацией

Практические советы

• Перед монтажом обязательно проверьте сечение кабеля - оно должно попадать в диапазон 150–240 мм2. Для кабелей меньше 150 мм2 используйте другие модели.
• При зачистке изоляции сохраните целостность экрана - он должен быть правильно подключен к заземляющему элементу муфты.
• Нагревайте муфту равномерно, начиная с середины, двигаясь к краям. Перегрев вызывает деформацию, недогрев - плохую адгезию.
• Проверьте плотность прилегания наконечников - они должны быть полностью закреплены, без люфта.
• После монтажа проведите визуальный контроль: нет ли пузырей, трещин или вздутий на поверхности термоусадки.
• Храните муфту в сухом месте, избегая прямого солнечного света - даже перед использованием материал чувствителен к УФ.
