Муфта концевая ПКВтпбэ 4х16/25 с болт. наконечн.; ППД ПВХ/СПЭ изоляция 1кВ IEK UZM-XLBK1-VN4-1625SZ

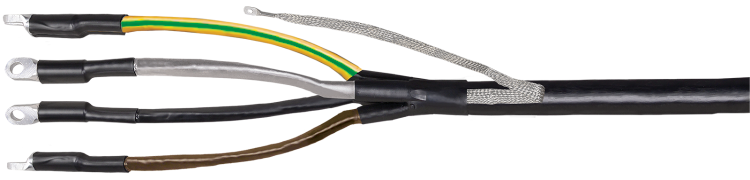

Муфта ПКВтпбэ 4х16/25 с наконечниками, ППД ПВХ/СПЭ изоляция 1кВ от IEK - это концевая термоусаживаемая муфта для герметичного оконцовывания четырёхжильных силовых кабелей сечением 16–25 мм2 внутри помещений. Устройство оснащено готовыми болтовыми наконечниками и комплектом заземления, что ускоряет монтаж и повышает надёжность соединения.

Назначение и область применения

Муфта ПКВтпбэ 4х16/25 с наконечниками, ППД ПВХ/СПЭ изоляция 1кВ используется для оконцовывания кабелей на напряжение до 1 кВ. Применяется исключительно во внутренних помещениях - в распределительных щитах, кабельных камерах, трансформаторных подстанциях, на производствах и объектах ЖКХ. Подходит для кабелей с ПВХ или СПЭ изоляцией, бронёй или экранирующим слоем, таких как АВБбШв, ВБбШв, ВВГЭ, АВВГЭ и их аналогов.

Технические характеристики

• Номинальное напряжение: 1 кВ
• Количество жил: 4
• Сечение кабеля: 16–25 мм2
• Тип изделия: Концевая муфта
• Материал корпуса: Полимер термоусаживаемый
• Способ монтажа: Термоусадка (нагрев феном)
• Наличие наконечников: Да (болтовые, уже установлены)
• Заземление: В комплекте - контакт с роликовыми пружинами
• Цвет: Чёрный
• Срок службы: 30 лет
• Условия эксплуатации: Только внутри помещений, температурный режим - от –40C до +40C (по ГОСТ 13781.0)

Совместимость и монтаж

Муфта ПКВтпбэ 4х16/25 с наконечниками, ППД ПВХ/СПЭ изоляция 1кВ совместима с кабелями, имеющими внешний диаметр, соответствующий сечению 16–25 мм2. Перед монтажом необходимо зачистить изоляцию и броню кабеля точно по указаниям производителя. Монтаж выполняется с использованием газовой горелки или тепловентилятора - равномерный нагрев вызывает усадку материала, обеспечивая плотную герметизацию. Наконечники уже прикреплены, поэтому не требуется дополнительная опрессовка. Комплект заземления с роликовыми пружинами легко крепится к броне кабеля - достаточно зафиксировать её в пазу и затянуть болтом.

Безопасность и стандарты

Муфта ПКВтпбэ 4х16/25 с наконечниками, ППД ПВХ/СПЭ изоляция 1кВ соответствует требованиям ГОСТ 13781.0. Материалы обеспечивают электроизоляционную безопасность, устойчивы к перегрузкам и механическому воздействию. Не рекомендуется использовать в условиях повышенной влажности, прямого контакта с водой или на открытом воздухе - материал не предназначен для наружной установки.

Преимущества

• Готовые наконечники экономят время на сборке - не нужна опрессовка отдельно
• Термоусадка создаёт монолитную, герметичную изоляцию без воздушных пузырей
• Встроенный заземляющий контакт снижает риск потери защиты
• Высокая долговечность - срок службы 30 лет при правильном монтаже
• Чёрный цвет маскирует загрязнения и выгорание, сохраняя эстетику в шкафах

Ограничения применения

• Не применяется на кабелях с сечением менее 16 мм2 или более 25 мм2 - возможен разрыв или плохая усадка
• Запрещена установка на кабели без брони или экрана - муфта рассчитана на работу с экранированными проводами
• Не допускается использование вне помещений - материал не устойчив к УФ-излучению, осадкам и перепадам температур выше +40C
• Не подходит для кабелей с полиэтиленовой оболочкой - требует именно ПВХ/СПЭ изоляции

Примеры использования

• Подключение кабеля АВБбШв-1 от распределительного щита к частному насосу в цеху
• Оконцовка трёхжильного кабеля ВВГЭ в ящике автоматики на заводе
• Присоединение кабеля ПвВГЭ к входным клеммам трансформаторной подстанции
• Монтаж в кабельной канализации многоквартирного дома перед выходом в этажный щит

Практические советы

• Перед монтажом проверьте диаметр кабеля - он должен попадать в диапазон 16–25 мм2; слишком толстый кабель не войдёт, слишком тонкий - не будет плотно прилегать
• Размеры наконечников рассчитаны под болты M8–M10 - используйте подходящую отвертку или ключ
• При нагреве начинайте с середины муфты, двигаясь к краям - так избежите образования складок
• Не используйте открытый пламя - только контролируемый тепловой поток (термофен)
• Проверьте целостность заземляющего контакта после монтажа - пружина должна свободно прижиматься к броне
• Храните муфту в сухом месте, избегая прямого света - даже в упаковке материал чувствителен к УФ
