Муфта концевая ПКВтпбэ 5х35/50 с болт. наконечн.; ППД ПВХ/СПЭ изоляция 1кВ IEK UZM-XLBK1-VN5-3550SZ

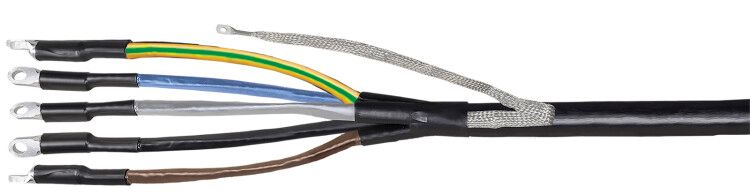

Муфта ПКВтпбэ 5х35/50 с наконечниками, ППД ПВХ/СПЭ изоляция 1кВ от IEK - это концевая термоусаживаемая муфта для герметичного оконцовывания пятижильных силовых кабелей сечением 35–50 мм2 внутри помещений. Муфта ПКВтпбэ 5х35/50 снабжена готовыми болтовыми наконечниками и комплектом заземления, что ускоряет монтаж и повышает надежность соединения.

Назначение и область применения

Муфта ПКВтпбэ 5х35/50 с наконечниками, ППД ПВХ/СПЭ изоляция 1кВ используется для оконцовывания пятижильных силовых кабелей с изоляцией из ПВХ или СПЭ и бронированной или экранированной оболочкой. Применяется исключительно во внутренних помещениях - в распределительных щитах, кабельных камерах, подстанциях, цехах. Подходит для подключения оборудования: насосов, двигателей, конвейеров, освещения, систем автоматизации.

Технические характеристики

• Рабочее напряжение: 1 кВ (переменный и постоянный ток)
• Количество жил: 5
• Номинальное сечение кабеля: 35–50 мм2
• Тип исполнения: термоусаживаемая
• Материал корпуса: полимер термоусаживаемый
• Цвет: черный
• Срок службы: 30 лет
• Наличие наконечников: да (болтовые, предварительно установлены)
• Заземление: в комплекте - контакт с роликовыми пружинами
• Способ монтажа: нагрев термоусадочной трубки газовой горелкой

Совместимость и монтаж

Муфта ПКВтпбэ 5х35/50 совместима с кабелями следующих типов: АВБбШв-1, ВБбШв-1, АВВБ-1, АВВБГ-1, ВВБ-1, ВВБГ-1, АПвБбШв-1, ПвБбШв-1, ВВГЭ, АВВГЭ, ПвВГЭ, АПвВГЭ и их аналогов. Для монтажа требуется:

• Газовая горелка для равномерного прогрева термоусадки
• Инструмент для зачистки жил и оплетки
• Проверка посадочного диаметра кабеля - он должен соответствовать сечению 35–50 мм2

Наконечники уже установлены - достаточно зафиксировать их болтами на шинах или контактах. Комплект заземления с роликовыми пружинами обеспечивает надежный контакт с броней кабеля без дополнительных проводов.

Безопасность и стандарты

Муфта ПКВтпбэ 5х35/50 соответствует требованиям ГОСТ 13781.0. Конструкция обеспечивает механическую прочность, электроизоляцию и герметичность. Нагрузка на наконечники не должна превышать допустимые значения для сечения 50 мм2. Установка возможна только в сухих, невзрывоопасных помещениях.

Преимущества

• Готовые наконечники экономят время монтажа - не требуют запрессовки
• Комплексный комплект заземления снижает риск ошибок при подключении экрана
• Термоусадка обеспечивает плотную адгезию к оболочке кабеля, исключая попадание влаги
• Высокая долговечность - срок службы 30 лет при соблюдении условий эксплуатации
• Черный цвет материала устойчив к УФ-лучам, хотя применение вне помещений недопустимо

Ограничения применения

• Не применяется на открытом воздухе - материал не рассчитан на воздействие солнца, дождя, перепадов температур
• Подходит только для кабелей с ПВХ/СПЭ изоляцией; несовместима с маслонаполненными, бумажными или воздушными кабелями
• Не рекомендуется использовать на кабелях с сечением менее 35 мм2 или более 50 мм2 - риск нарушения герметичности
• Требуется точный контроль температуры при термоусадке - перегрев приведёт к деформации, недостаточный прогрев - к плохой адгезии

Примеры использования

• Оконцовка пятижильного кабеля АВБбШв-1 от трансформатора до частотного преобразователя в цехе
• Подключение питания к трехфазному двигателю через распределительный щит
• Монтаж кабеля ВВГЭ от шины до станка с ЧПУ
• Замена старой муфты в кабельной камере на объекте ЖКХ

Практические советы

• Перед монтажом проверьте внешний диаметр кабеля - он должен входить в диапазон, указанный производителем для сечения 35–50 мм2
• При зачистке брони не повредите изоляцию жил - используйте специальные ножи
• Нагревайте термоусадку медленно, начиная с середины, двигаясь к краям - так избежите образования пузырей
• После монтажа проверьте надежность фиксации наконечников - затяните болты моментом, соответствующим сечению 50 мм2
• Храните муфту в сухом месте, избегая прямого солнечного света даже перед использованием
