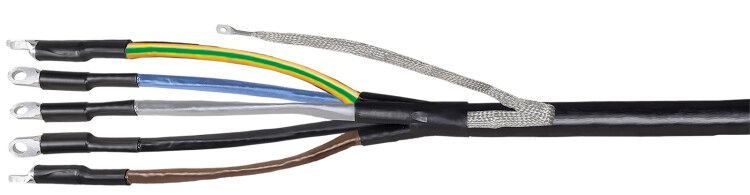

Муфта концевая ПКВтпбэ 5х70/120 с болт. наконечн.; ППД ПВХ/СПЭ изоляция 1кВ IEK UZM-XLBK1-VN5-70120SZ

Муфта ПКВтпбэ 5х70/120 с наконечниками, ППД ПВХ/СПЭ изоляция 1кВ от IEK - это концевая термоусаживаемая муфта для соединения пятижильных силовых кабелей сечением 70–120 мм2 внутри помещений. Муфта ПКВтпбэ 5х70/120 снабжена готовыми болтовыми наконечниками и комплектом заземления, что ускоряет монтаж и повышает надежность соединения.

Назначение и область применения

Муфта ПКВтпбэ 5х70/120 с наконечниками, ППД ПВХ/СПЭ изоляция 1кВ используется для герметичного оконцевания пятижильных силовых кабелей с изоляцией из ПВХ или СПЭ и бронированной или экранированной оболочкой. Применяется исключительно во внутренних помещениях - в распределительных щитах, кабельных камерах, подстанциях, цехах. Подходит для подключения оборудования: насосов, двигателей, конвейеров, освещения, систем автоматизации.

Технические характеристики

• Рабочее напряжение: 1 кВ (переменный и постоянный ток)
• Количество жил: 5
• Сечение кабеля: 70–120 мм2 (для каждой жилы)
• Тип исполнения: термоусаживаемая
• Материал корпуса: полимер термоусаживаемый
• Цвет: черный
• Срок службы: 30 лет
• Заземление: встроенная система с роликовыми пружинами
• Наконечники: болтовые, уже установлены

Совместимость и монтаж

Муфта ПКВтпбэ 5х70/120 с наконечниками, ППД ПВХ/СПЭ изоляция 1кВ совместима с кабелями следующих типов: АВБбШв-1, ВБбШв-1, АВВБ-1, АВВБГ-1, ВВБ-1, ВВБГ-1, АПвБбШв-1, ПвБбШв-1, ВВГЭ, АВВГЭ, ПвВГЭ, АПвВГЭ и их аналогов. Для монтажа требуется тепловая пушка для равномерного нагрева. Усадка происходит за счет термостойкого полимера, который плотно обволакивает кабельную изоляцию и обеспечивает механическую прочность и гидроизоляцию. Болтовые наконечники уже смонтированы - достаточно затянуть их на клеммах оборудования. Комплект заземления с роликовыми пружинами позволяет надежно закрепить броню кабеля без дополнительных деталей.

Безопасность и стандарты

Муфта ПКВтпбэ 5х70/120 с наконечниками, ППД ПВХ/СПЭ изоляция 1кВ соответствует требованиям ГОСТ 13781.0. Конструкция обеспечивает электроизоляционную безопасность при рабочем напряжении до 1 кВ. Нагрузочные способности рассчитаны на длительную работу в пределах нормативных температур. Не предназначен для открытого монтажа на улице или в условиях повышенной влажности вне помещений.

Преимущества

• Готовые болтовые наконечники экономят время монтажа - не требуют установки отдельно
• Встроенный заземляющий комплект с роликовыми пружинами гарантирует надежный контакт с броней кабеля
• Термоусадка обеспечивает высокую степень защиты от влаги, пыли и механических воздействий
• Срок службы 30 лет снижает необходимость замены и обслуживания
• Черный цвет материала устойчив к УФ-лучам, что важно даже при краткосрочном воздействии света в помещениях с окнами

Ограничения применения

• Не применяется для наружной установки - материал не рассчитан на прямое солнечное излучение и перепады температур
• Подходит только для кабелей с ПВХ/СПЭ изоляцией; несовместима с маслонаполненными, бумажными или XLPE-кабелями другого класса
• Требуется точное соблюдение сечения: 70–120 мм2. Использование с меньшим или большим сечением нарушает герметичность
• Не допускается использование в местах с частыми вибрациями без дополнительной фиксации кабеля

Примеры использования

• Оконцовка пятижильного кабеля АВБбШв-1 от трансформатора до частотного преобразователя в цехе
• Подключение трехфазного двигателя мощностью 90 кВт через кабель ВВГЭ сечением 95 мм2
• Монтаж питания системы вентиляции в подвале здания с использованием кабеля ПвБбШв-1

Практические советы

• Перед монтажом проверьте внешний диаметр кабеля - он должен попадать в диапазон, указанный производителем для данной модели
• При усадке используйте тепловую пушку с регулировкой температуры: начинайте с середины муфты, двигаясь к краям, чтобы избежать образования воздушных пузырей
• Убедитесь, что броня кабеля правильно зафиксирована в заземляющем контакте - слабый контакт увеличивает риск поражения током
• Не используйте муфту ПКВтпбэ 5х70/120 с наконечниками, ППД ПВХ/СПЭ изоляция 1кВ для кабелей с медным экраном без предварительного удаления металлической оплетки - она может повредить изоляцию при усадке
• Храните муфту в сухом месте при температуре +5…+30 C - перегрев или переохлаждение снижают эластичность термоусадочных материалов
