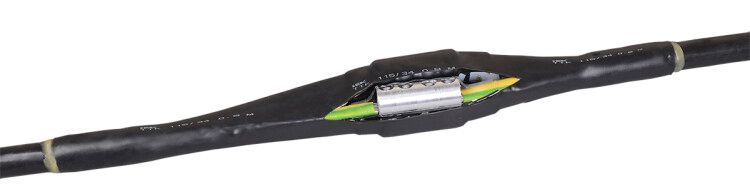

Комплект муфты соединительной ПСтт 5х70/120 без гильз ПВХ/СПЭ изоляция 1кВ IEK UZM-XLS1-VN5-70120X

Муфта ПСтт 5х70/120 без гильз ПВХ/СПЭ изоляция 1кВ от IEK - это термоусаживаемая соединительная муфта для надёжного соединения пятижильных силовых кабелей с сечением жил 70–120 мм2 и изоляцией из ПВХ или СПЭ. Применяется в ных и трубных трассах, где важна герметичность и долгий срок службы - 30 лет.

Назначение и область применения

Муфта ПСтт 5х70/120 без гильз ПВХ/СПЭ изоляция 1кВ используется для соединения пятижильных силовых кабелей с пластиковой изоляцией (ПВХ/СПЭ) без брони и экранирования. Подходит для работы в условиях повышенной влажности и механических нагрузок. Устанавливается в подземных кабельных каналах, трубах и непосредственно в грунте. Напряжение до 1 кВ позволяет применять её в распределительных сетях зданий, промышленных объектах, насосных станциях и других системах с низковольтным питанием.

Технические характеристики

• Номинальное напряжение: 1 кВ (переменный и постоянный ток)
• Количество жил: 5
• Сечение соединяемых кабелей: 70–120 мм2
• Тип изделия: соединительная муфта
• Способ монтажа: термоусадка (без болтовых гильз)
• Материал корпуса: термоусаживаемый полимер
• Состав: безгалогеновый (не выделяет токсичных газов при нагреве)
• Цвет: черный
• Срок службы: 30 лет
• Работает с кабелями: АВВГ-1, ВВГ-1, АВВГз-1, ВВГз-1, АПвВГ-1, ПвВГ-1 и аналогами

Совместимость и монтаж

Муфта ПСтт 5х70/120 без гильз ПВХ/СПЭ изоляция 1кВ совместима исключительно с кабелями без металлической брони и внешнего экрана. Монтаж выполняется методом термоусадки: после подготовки кабелей (удаление изоляции, зачистка жил) муфта одевается на место соединения и равномерно прогревается теплогенератором. Благодаря отсутствию болтовых гильз уменьшается время сборки и повышается надёжность контакта. Критически важно соблюдать минимальную длину зачищенных участков - она должна точно соответствовать размерам внутри муфты, чтобы обеспечить плотное прилегание и герметичность.

Безопасность и стандарты

Муфта ПСтт 5х70/120 без гильз ПВХ/СПЭ изоляция 1кВ соответствует требованиям ГОСТ 13781. Материалы изготовления - безгалогенные, что снижает риск образования едких газов при перегреве или возгорании. Это делает продукт безопаснее для закрытых помещений и мест массового скопления людей. IP-защита не указана, однако благодаря термоусадке достигается высокая степень герметизации, достаточная для условий прокладки в грунте и каналах.

Преимущества

• Высокая герметичность за счёт равномерной усадки материала вокруг всех жил
• Устойчивость к влаге, химическим воздействиям и температурным колебаниям
• Отсутствие болтовых элементов - меньше точек отказа, проще монтаж
• Срок службы 30 лет - рассчитана на длительную эксплуатацию без замены
• Поддерживает работу с кабелями различных производителей, имеющими одинаковое сечение и тип изоляции

Ограничения применения

• Не для кабелей с броней, медной оплеткой или металлическим экраном - требует специальных муфт с заземляющим контуром
• Не рекомендовано использование вне диапазона сечений 70–120 мм2 - меньшие или большие жилы не будут герметично фиксироваться
• Требуется источник тепла (термопушка) и опыт монтажа; недостаточно просто “натянуть” - нужен правильный прогрев
• Запрещено использовать в средах с постоянным погружением в воду (например, в водоёмах); допускается лишь временная влага в грунте

Примеры использования

• Соединение двух участков кабеля АВВГ-1 5×95 мм2 в подвале многоквартирного дома
• Обход препятствия в кабельном канале на промплощадке
• Ремонт поврежденного участка кабеля ВВГз-1 5×120 мм2 в траншейной прокладке
• Добавление ответвления в распределительной щитовой с использованием кабелей с ПВХ-изоляцией

Практические советы

• Перед монтажом проверьте соответствие сечения кабеля указанному в маркировке - 70–120 мм2. Отклонение даже на 5 мм2 может нарушить герметичность.
• Защитите места зачистки жил от грязи и влаги - используйте чистую ткань и перчатки.
• Прогревайте муфту равномерно, начиная с центра и двигаясь к краям - так предотвращаются пузыри воздуха и деформация.
• Не применяйте открытый пламя - только профессиональный термопушку с регулировкой температуры.
• Проверьте целостность усадки через 5 минут после остывания: поверхность должна быть гладкой, без вздутий и трещин.
• Артикул uzm-xls1-vn5-70120x - единственный вариант этой модели от IEK. Аналоги с другими номерами могут отличаться по составу или размерам.
