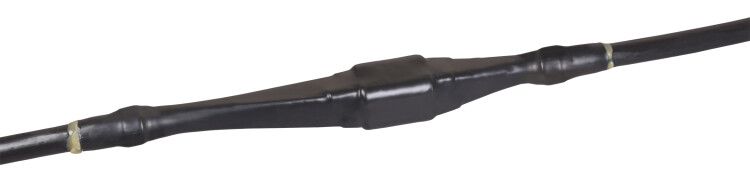

Муфта кабельная соединительная ПСТтбэ 4х150/240 без гильз; ППД ПВХ/СПЭ изоляция 1кВ IEK UZM-XLBS1-VN4-150240XZ

Муфта кабельная соединительная ПСттбэ 4х150/240 без гильз, ППД ПВХ/СПЭ изоляция 1кВ от IEK предназначена для надёжного соединения четырёхжильных силовых кабелей с пластмассовой изоляцией и экранированием, работает в условиях ной прокладки и обеспечивает срок службы до 30 лет.

Назначение и область применения

Муфта кабельная соединительная ПСттбэ 4х150/240 без гильз используется для герметичного соединения силовых кабелей с ПВХ или СПЭ изоляцией, имеющих концентрический экран или броню. Подходит для прокладки в подземных каналах, трубах и грунте. Применяется там, где требуется высокая степень защиты от влаги и механических воздействий - например, на участках трасс между распределительными пунктами, у переходов через дороги или в кабельных коллекторах.

Технические характеристики

• Номинальное напряжение: 1 кВ - рассчитана на работу в сетях до 1000 В переменного и постоянного тока;
• Количество жил: 4 - совместима с четырёхжильными кабелями;
• Сечение проводника: 150–240 мм2 - поддерживает кабели с большим токовым нагрузочным потенциалом;
• Тип исполнения: термоусаживаемая - сборка осуществляется путём нагрева специальной трубки;
• Экранирование: концентрическое - сохраняет целостность экрана кабеля после соединения;
• Материал корпуса: термоусаживаемый полимер - эластичный, прочный, устойчив к старению;
• Состав: безгалогенный - при возгорании не выделяет токсичных газов;
• Цвет: черный - оптимизирован для внешнего воздействия УФ и маскировки в среде;
• Срок службы: 30 лет - гарантирует долговременную работоспособность без замены;
• Заземление: комплект с роликовым пружинным контактным элементом - обеспечивает надёжную связь с экраном без сварки или болтов.

Совместимость и монтаж

Муфта ПСттбэ 4х150/240 без гильз совместима с кабелями следующих типов: АВБбШв-1, ВБбШв-1, АВВБ-1, АВВБГ-1, ВВБ-1, ВВБГ-1, АПвБбШв-1, ПвБбШв-1, ВВГЭ, АВВГЭ, ПвВГЭ, АПвВГЭ и их аналогов. Для монтажа применяется метод термоусадки - необходимо использовать тепловую пушку для равномерного прогрева корпуса. Отсутствие болтовых гильз снижает риск коррозии и ускоряет процесс сборки. Ключевой этап - плотное прилегание материала к поверхности кабеля после нагрева; важно соблюдать температурный режим и время прогрева согласно инструкции IEK.

Безопасность и стандарты

Муфта соответствует требованиям ГОСТ 13781.0 и имеет сертификат соответствия на безопасность электрооборудования. Бездобавочные материалы обеспечивают соответствие нормам пожаробезопасности для помещений с повышенными требованиями к безопасности. Наличие системы заземления с пружинным контактом исключает необходимость дополнительных мер по защите от поражения током.

Преимущества

• Высокая герметизация благодаря однородному материалу термоусадки - предотвращает попадание воды и пыли;
• Удобство монтажа - нет необходимости в использовании гильз, сварочных устройств или сложных инструментов;
• Работает с двойной изоляцией - совместима как с бумажной, так и с пластиковой изоляцией кабелей;
• Защита от коррозии - металлическая часть отсутствует, что особенно актуально во влажном грунте;
• Подтверждённый срок службы - 30 лет без обслуживания;
• Экологическая безопасность - состав без галогенов позволяет применять в закрытых помещениях и местах массового скопления людей.

Ограничения применения

• Не для кабелей с напряжением выше 1 кВ - использование на более высоких уровнях недопустимо;
• Не рекомендовано для открытой прокладки без дополнительной защиты от механических повреждений - хотя материал прочный, он не предназначен для прямого воздействия транспорта или строительной техники;
• Требуется контроль качества подготовки концов кабеля перед монтажом - наличие острых кромок или деформаций может вызвать пробой;
• Не допускается многократное использование - изделие является одноразовым и не подлежит демонтажу без разрушения.

Примеры использования

• Соединение двух участков кабеля АВБбШв-1 при ремонте трассы в городском парке;
• Обустройство ответвлений в системе питания насосной станции под землёй;
• Переход между воздушной и underground-частью кабельной сети на промышленном объекте;
• Замена поврежденного участка в кабеле ВВГЭ внутри технологического тоннеля завода.

Практические советы

• Перед монтажом обязательно проверьте диаметр кабеля - он должен входить в заявленный диапазон 150–240 мм2, чтобы обеспечить плотную посадку;
• Используйте только профессиональную тепловую пушку с регулировкой температуры - перегрев приведёт к прожиганию материала, недогрев - к плохому сцеплению;
• Проверьте состояние экрана кабеля: он должен быть целым и правильно подключен к пружинному контакту муфты - это критично для безопасности;
• При работе в сыром грунте дополнительно используйте водоотводящие каналы вокруг места установки - даже идеальная герметизация не спасёт от длительного давления воды;
• Артикул uzm-xlbs1-vn4-150240xz всегда указывается на упаковке - сверьте его с заказом перед установкой.
