Кабельная муфта 3СТп-10-70/120 нг-LS - 75561 КВТ

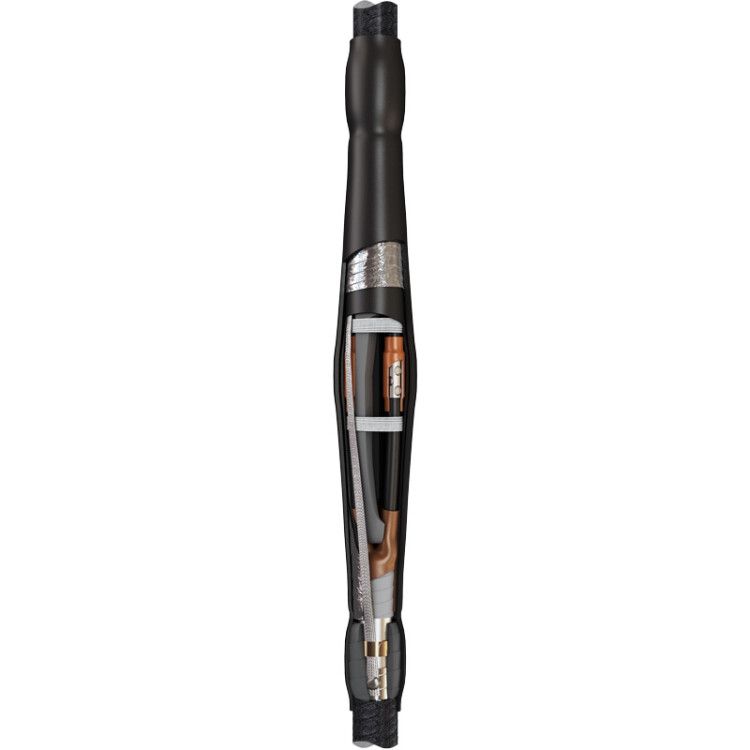

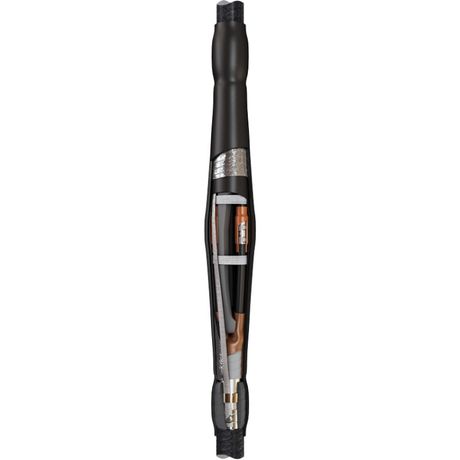

Муфта кабельная соединительная 3СТп-10-70/120 нг-LS от КВТ предназначена для надёжного соединения трёхжильных силовых кабелей с бумажной изоляцией на напряжение 10 кВ. Её термоусадочная конструкция обеспечивает высокую степень герметичности и механическую прочность, что делает её подходящей для прокладки в канализациях, тоннелях и других закрытых помещениях.

Назначение и область применения

Муфта кабельная соединительная 3СТп-10-70/120 нг-LS используется для создания герметичных и электроизолированных соединений между двумя участками трёхжильного кабеля. Подходит для кабелей с бумажной маслопропитанной изоляцией, как с броней, так и без неё, с алюминиевой или свинцовой оболочкой. Работает на номинальном напряжении 10 кВ, допускает использование на сетях 6 кВ. Область применения - подземные, кабельные каналы, камеры, распределительные пункты, где требуется долговременная надёжность и безопасность.

Технические характеристики

• Номинальное напряжение: 10 кВ (совместима с 6 кВ)
• Количество жил: 3
• Сечение проводника: 70–120 мм2
• Внешний диаметр кабеля: 51,8 мм (фиксированное значение, требует точного совпадения)
• Тип изоляции кабеля: пропитанная бумага (совместима с бумажной и пластиковой изоляцией)
• Материал корпуса: полиолефин (термоусадочный)
• Цвет: чёрный
• Рабочий температурный диапазон: от –50 C до +50 C
• Степень защиты: IP67 (при правильной сборке - полная герметизация)
• Способ монтажа: термоусадка
• Нормативный документ: ТУ 3599-006-97284872-2006
• Комплектация: без болтовых соединителей; включает термоусадочные трубки, заполнитель, герметик, пружины заземления

Совместимость и монтаж

Муфта 3СТп-10-70/120 нг-LS совместима с кабелями типов: ААБл, (А)СБл, (А)СКл, (А)СБГ, ААГ, (А)СГ, ААБв, (А)СБШв, ААШв, (А)СШв, ААБ2лШв, (А)СБ2лШв. Для монтажа необходима пропановая горелка ПГ (например, КВТ) и набор для срыва головок НМБ-6 (КВТ). Установка выполняется в несколько этапов: подготовка концов кабеля, установка термоусадочных элементов, нагрев для плотного прилегания, фиксация заземления. Особое внимание - качественной зачистке и равномерному прогреву поверхности. Отклонение от рекомендованного диаметра кабеля (51,8 мм +- допуск) недопустимо - это снижает герметичность.

Заземление

На кабелях с броней обязательна установка заземляющей перемычки. Для этого используются пружины постоянного давления, входящие в комплект - они позволяют избежать пайки прямо на оболочке, предотвращая перегрев бумажной изоляции. На стальных или алюминиевых бронелентах пайка остаётся необходимой, но **обязательно** применяйте дополнительный «Комплект заземления КМПБ». Без него заземление будет ненадёжным.

Безопасность и стандарты

Муфта 3СТп-10-70/120 нг-LS изготовлена по нормам ТУ 3599-006-97284872-2006 и соответствует требованиям ГОСТ 34839-2022. Материалы (полиолефин, нг-LS исполнение) не поддерживают горение и не выделяют токсичных веществ при возгорании. Это важно для помещений с ограниченной вентиляцией. Электроизоляционные свойства проверены на напряжение 10 кВ, гарантируется отказоустойчивость даже при длительной нагрузке.

Преимущества

• Высокая герметичность благодаря трёхслойной системе: внутренняя и внешняя термоусадка + межфазный герметик
• Защита от пробоев - толстостенные красные манжеты с термоклеем увеличивают электрическую прочность в месте соединения жил
• Отсутствие необходимости в болтовых соединителях - всё собрано на основе термоусадки, что уменьшает риск окисления контактов
• Пружинные зажимы вместо пайки - экономят время и снижают риск повредить изоляцию
• Работает в экстремальных условиях: от –50 C до +50 C, влажная среда, подземная прокладка

Ограничения применения

• Не для кабелей с другим внешним диаметром - строго 51,8 мм. Больший или меньший диаметр вызывает протечки и потерю герметичности
• Не предназначен для кабелей с медной броней или одножильными проводниками
• Требуется соблюдение технологии монтажа: неквалифицированный монтаж приведёт к выходу из строя
• Не работает в условиях постоянного погружения в воду - хотя IP67, но не рассчитана на длительное подводное расположение
• Не заменяет ответвительные муфты - только прямое соединение

Примеры использования

• Соединение кабелей ААБл в кабельном колодце тепловой сети
• Реставрация поврежденного участка кабеля (А)СБл в тоннеле метро
• Подключение питания к распределительному щиту через кабельную линию с бумажной изоляцией
• Обслуживание старых объектов с кабелями типа ААШв, где невозможно заменить всю линию

Практические советы

• Перед монтажом обязательно проверьте внешний диаметр кабеля - он должен точно соответствовать 51,8 мм. Разница более чем +-1 мм - причина отказа
• Не экономьте на времени прогрева: каждый термоусадочный элемент должен полностью сесть, без пузырей и складок
• Если кабель имеет броню - всегда используйте «Комплект заземления КМПБ», даже если кажется, что пружины достаточно
• Храните муфту в сухом месте при комнатной температуре - переохлаждение перед монтажом затрудняет работу с термоклеями
• Никогда не используйте открытый пламя без регулировки - равномерный нагрев важнее мощности горелки
• Проверяйте целостность всех деталей комплекта перед началом работы - особенно наличие пружин и герметиков
