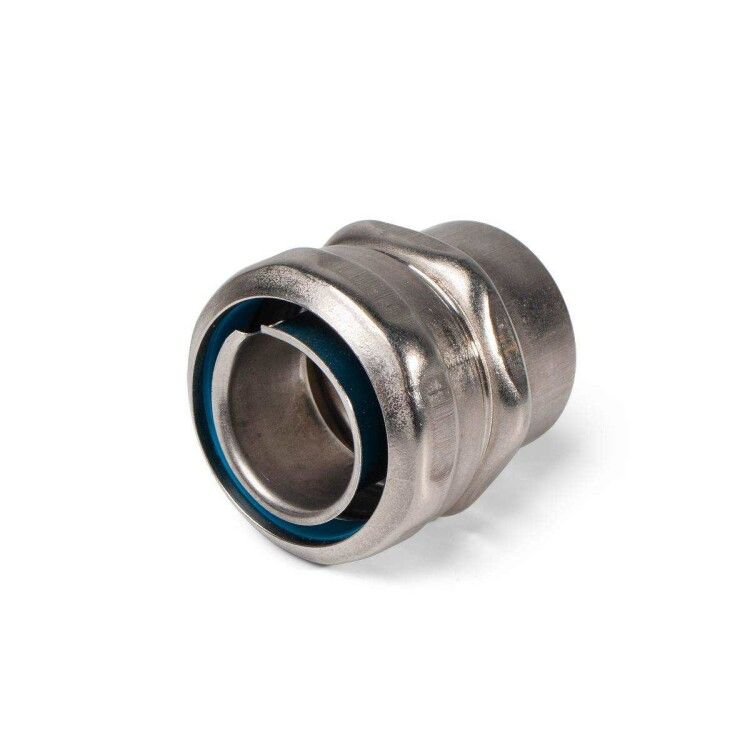

Муфта соединительная СТМ-Р (INOX)-15 | 83761 Fortisflex КВТ

Муфта соединительная СТМ(Р), СТМ-Р (INOX) 15 (1/2 дюйма) от Fortisflex и КВТ предназначена для надёжного и герметичного соединения металлорукава с трубой из нержавеющей стали. Подходит для применений в агрессивных средах, где важна устойчивость к коррозии и широкий температурный диапазон.

Назначение и область применения

Муфта соединительная СТМ(Р), СТМ-Р (INOX) 15 (1/2 дюйма) используется для создания герметичного перехода между металлической трубой и металлорукавом. Применяется там, где требуется защита проводов и кабелей от влаги, пыли, химических веществ и механических повреждений. Особенно актуальна в пищевой, фармацевтической, химической промышленности, на объектах с частой мойкой, в холодильных установках и на открытых площадках.

Технические характеристики

• Размер резьбы: 1/2 дюйма (DN15)
• Диаметр трубы: 15 мм
• Материал корпуса: нержавеющая сталь AISI 304
• Тип конструкции: внутренняя резьба - муфта накручивается на внешнюю резьбу трубы
• Длина резьбы: 13 мм
• Тип соединения: резьбовое - без сварки и клепки
• Степень защиты: IP54 - защищает от пыли и брызг воды с любого направления
• Диапазон рабочих температур: от -60 C до +120 C
• Цвет: стальной (естественный цвет нержавеющей стали)
• Форма: прямолинейная - не имеет угловых изгибов

Совместимость и монтаж

Муфта соединительная СТМ(Р), СТМ-Р (INOX) 15 (1/2 дюйма) совместима с металлорукавами следующих серий:

• МРПИнг NORD
• МРПИнг(INOX)
• МР(INOX)
• Р3-ЦПнг-LS
• Р3-ЦПнг-LS с протяжкой (включая версию 20 м)
• Р3-ЦХ
• Р3-Ц

Установка выполняется просто: накрутите муфту на резьбу трубы до упора, затем вставьте в неё оконечную часть металлорукава. Уплотнение обеспечивается за счёт плотной посадки и формы резьбы - дополнительные прокладки не требуются. Для надёжности рекомендуется использовать ключ, чтобы избежать перекоса.

Безопасность и стандарты

Муфта соответствует требованиям IP54 - защищает от попадания пыли в количестве, способном нарушить работу оборудования, и от брызг воды. Нержавеющая сталь AISI 304 устойчива к воздействию большинства кислот, щелочей и солевых растворов, что делает изделие безопасным для использования в условиях повышенной влажности и агрессивной среды. Сертификаты качества подтверждают соответствие ГОСТ и ISO для материалов в пищевой и медицинской сферах.

Преимущества

• Высокая коррозионная стойкость благодаря материалу AISI 304 - срок службы увеличен в несколько раз по сравнению с обычной сталью
• Широкий температурный диапазон позволяет применять муфту в холодильных камерах и на горячих участках технологического оборудования
• Герметичное резьбовое соединение исключает необходимость в сварке - снижает время монтажа и риск деформаций
• Простая замена - можно демонтировать и переустанавливать без потери герметичности
• Не выделяет вредных веществ - подходит для пищевой и фармацевтической промышленности

Ограничения применения

• Не предназначен для постоянного погружения в воду - степень защиты IP54 не гарантирует герметичность при длительном контакте с жидкостью
• Не следует использовать с рукавами других типов, кроме указанных в списках совместимости - возможен неплотный контакт и потеря герметичности
• При температурах выше +120 C возможно изменение структуры материала - не применяйте в зонах с локальным нагревом выше предела
• Резьба 1/2" - не подходит для труб с другим диаметром; перед монтажом проверяйте точное соответствие размеров

Примеры использования

• Подключение металлорукава к выходному патрубку насоса в цехе по производству молочных продуктов
• Защита кабелей от датчиков температуры в холодильной установке с регулярной мойкой паром
• Соединение трубопровода с кабельными каналами на производстве фармацевтических препаратов
• Заводская сборка станков с ЧПУ, где требуется защита от масла, охлаждающих жидкостей и металлической стружки

Практические советы

• Перед монтажом очистите резьбу трубы от грязи, окалины и смазки - это повысит герметичность соединения
• Не затягивайте муфту слишком сильно - перегрузка резьбы может вызвать её деформацию, особенно при использовании с мягкими сплавами
• При работе в условиях сильной вибрации используйте дополнительные хомуты для фиксации металлорукава - нагрузка на резьбу будет распределена равномернее
• Проверяйте посадочный диаметр трубы: он должен точно соответствовать 15 мм - даже небольшое отклонение приведёт к утечкам
• Для долговечности в агрессивных средах периодически осматривайте поверхность муфты на предмет пятен коррозии - хотя AISI 304 устойчив, при наличии хлора или солей возможна точечная коррозия
