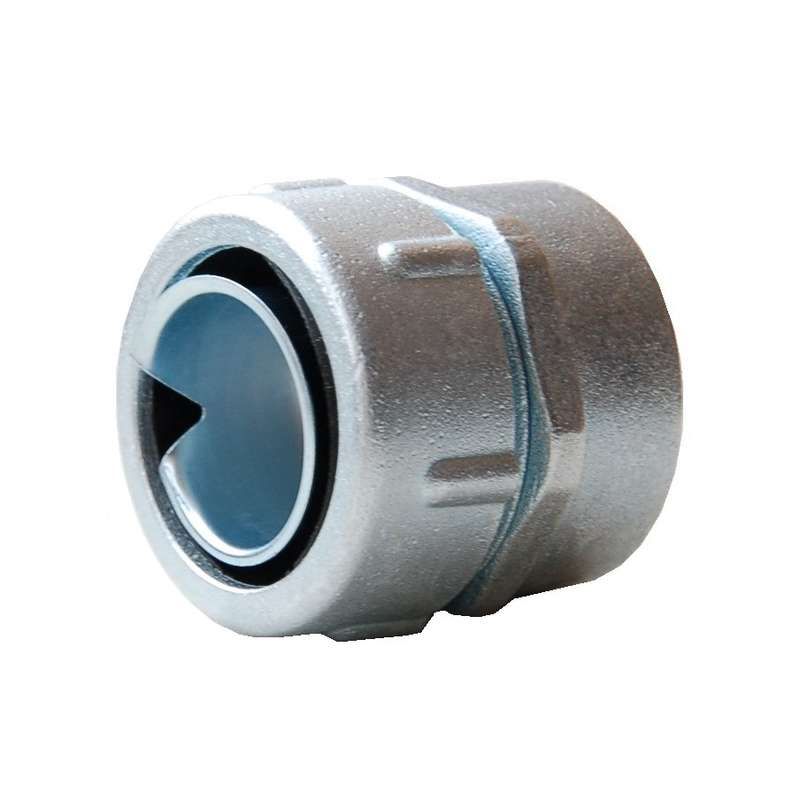

Муфта вводная с внутренней резьбой на металлорукав15 типа Р3-Ц и Р3-Ц-ПВХ - МВв-15 TYCO

Муфта вводная с внутренней резьбой для металлорукава типа Р3-Ц, Р3-Ц-ПВХ, Рувинил (артикул мвв-15, бренд Рувинил) предназначена для надёжного соединения металлорукава с электротехнической трубой или другим ответным элементом через резьбовое соединение. Подходит для прокладки кабельных трасс в условиях повышенной запылённости и влажности.

Назначение и область применения

Муфта вводная с внутренней резьбой (мвв-15) используется для присоединения металлорукавов типов Р3-Ц, Р3-Ц-ПВХ и Рувинил к жёстким металлическим или пластиковым трубам. Она позволяет выполнить переход от гибкого рукава к фиксированному каналу, обеспечивая герметичность и механическую прочность соединения. Применяется в системах электроснабжения на промышленных объектах, в цехах, на транспорте, в зонах с высокой вибрацией или риском повреждения кабелей.

Технические характеристики

• Диаметр: 15 мм - соответствует внешнему диаметру металлорукава Р3-Ц и аналогичных моделей;
• Тип резьбы: трубная цилиндрическая G - совместима с стандартными трубами и фитингами по ГОСТ 6357;
• Материал корпуса: цинковый сплав - устойчив к коррозии, сохраняет форму при нагрузках;
• Степень защиты: IP54 - защищает от пыли (не полностью, но достаточна для большинства помещений) и брызг воды с любого направления;
• Исполнение: внутренняя резьба - предназначена для навинчивания на наружную резьбу труб или других муфт;
• Цвет: серебристый - естественный цвет цинкового покрытия, не требует окраски.

Совместимость и монтаж

Муфта вводная мвв-15 (Рувинил) совместима с металлорукавами Р3-Ц, Р3-Ц-ПВХ и Рувинил того же диаметра (15 мм). Для установки:

• Заправьте конец металлорукава в корпус муфты до упора;
• Установите уплотнитель и оконцеватель согласно комплектации;
• Накрутите накидную гайку и затяните её ключом - не перетягивать, чтобы не деформировать резьбу;
• Навинтите муфту на трубу или ответную муфту с наружной резьбой - используйте только резьбу G, не метрическую.

Не применяйте с рукавами других типов - например, Р2 или Р4 - они имеют другой диаметр и конструкцию оплетки.

Безопасность и стандарты

Муфта вводная мвв-15 соответствует требованиям по степени защиты IP54, что делает её пригодной для использования в помещениях с нормальной влажностью и возможным попаданием брызг. Соединение не рассчитано на постоянное погружение в воду или работу под давлением. Материал - цинковый сплав - не содержит свинца и соответствует экологическим нормам для электротехнических изделий.

Преимущества

• Высокая механическая прочность благодаря литому цинковому сплаву - выдерживает нагрузки при монтаже и эксплуатации;
• Герметичное соединение за счёт встроенного уплотнителя - предотвращает проникновение пыли и влаги;
• Легкий монтаж - не требует специнструментов, достаточно обычного ключа;
• Совместимость с популярными типами металлорукавов - снижает необходимость закупки множества видов фитингов.

Ограничения применения

• Не предназначен для работы под давлением жидкости или газа - только для кабельных трасс;
• Не рекомендован для открытых площадок с постоянным воздействием дождя или прямого солнечного света - материал не устойчив к УФ-излучению;
• IP54 недостаточно для взрывоопасных зон - требуется IP65 и выше;
• Не использовать с рукавами диаметром более 15 мм - возникнет люфт и потеря герметичности.

Примеры использования

• Подключение металлорукава к распределительному щиту с входом под резьбу G 1/2”;
• Соединение двух участков металлорукава - один с внутренней резьбой (мвв-15), второй - с наружной;
• Переход от гибкого провода к жесткой стальной трубе в цехе с вибрационным оборудованием;
• Ввод кабеля в оборудование с резьбовым патрубком - например, насос, вентилятор, станок.

Практические советы

• Перед монтажом проверьте, чтобы резьба на трубе была целой - повреждённая резьба вызывает протечки и плохой контакт;
• Если резьба слишком плотно заворачивается - смажьте её немного графитовой смазкой, чтобы избежать задиров;
• При использовании в сырых местах дополнительно убедитесь, что уплотнитель не высох и не потрескался - заменяйте при первых признаках старения;
• Артикул мвв-15 - это именно 15-миллиметровая версия; для других диаметров нужны другие модели - не пытайтесь адаптировать её под больший рукав.
