Муфта вводная для металлорукава ВМ-10 (РКн-10 (5/16"), гайка под рожковый ключ) | PR08.3774 Промрукав Строитель

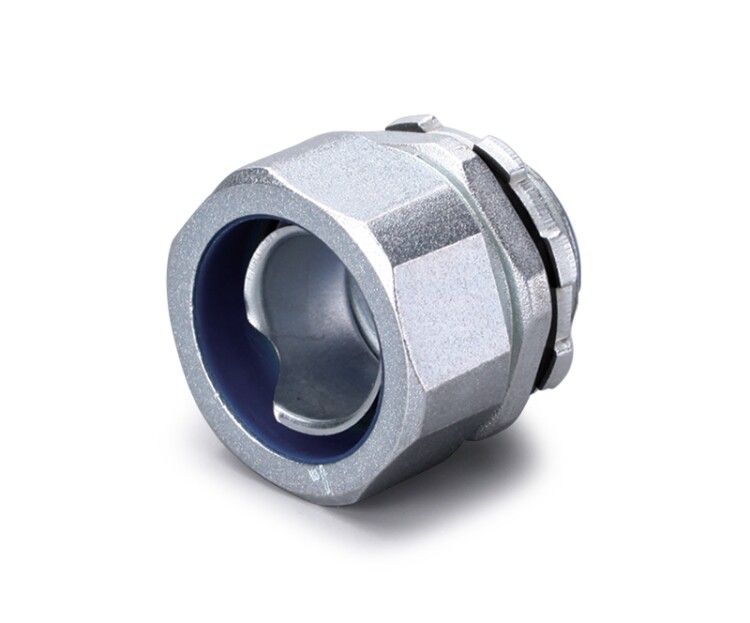

Муфта вводная для металлорукава ВМ-10 (РКн-10 (5/16 дюйм), гайка под рожковый ключ) от бренда ПРОМРУКАВ предназначена для надежного и герметичного ввода металлорукава в корпуса распределительных устройств и шкафов. Артикул pr08.3774 обеспечивает совместимость с популярными типами металлорукавов и упрощает сборку на объектах с высокими требованиями к защите кабельных трасс.

Назначение и область применения

Муфта вводная для металлорукава ВМ-10 используется для фиксации и герметизации входа металлорукава в стенку электрошкафа, распределительной коробки или другого металлического корпуса. Она применяется как в герметичных, так и в негерметичных системах защиты кабелей. Подходит для установки в промышленном оборудовании, автоматизированных линиях, станках, транспортерах и других местах, где требуется защита проводов от механических повреждений, влаги и пыли.

Технические характеристики

• Номинальный диаметр: 10 мм - соответствует внутреннему диаметру металлорукава ВМ-10;
• Материал: сталь - обеспечивает прочность и долговечность при нагрузках и вибрациях;
• Диапазон рабочих температур: от –60 C до +120 C - позволяет использовать в условиях экстремального холода и нагрева, например, на холодильных установках или рядом с печами;
• Тип крепления: гайка под рожковый ключ - удобна для затяжки стандартным инструментом без необходимости специальных приспособлений.

Совместимость и монтаж

Муфта вводная для металлорукава ВМ-10 совместима с любыми металлорукавами стандарта РКн-10 (5/16 дюйм). Для монтажа необходимо:

• Заготовить отверстие в корпусе равное наружному диаметру муфты (не указано, но обычно около 14–16 мм);
• Вставить металлорукав через центральное отверстие муфты;
• Зафиксировать муфту снаружи корпуса гайкой, затянув её рожковым ключом до плотного контакта с поверхностью;
• Не требует дополнительной герметизации - сама конструкция обеспечивает уплотнение за счет формы и давления при затяжке.

Безопасность и стандарты

Изделие не имеет явного указания на соответствие ГОСТ или IEC, однако выполнено в соответствии с практиками промышленного применения, принятыми в России. Применяется в системах, не требующих сертифицированной взрывозащиты или повышенной степени IP. Не предназначен для использования во взрывоопасных зонах без дополнительной защиты.

Преимущества

• Высокая механическая прочность благодаря стальной конструкции - выдерживает усилия при протяжке кабелей;
• Широкий температурный диапазон - работает в суровых климатических условиях;
• Простой монтаж - не нуждается в сварке, клее или дополнительных уплотнителях;
• Поддерживает массовое подключение - идеально для крупных проектов с множеством точек ввода;
• Эстетично и компактно - снижает количество лишних элементов на корпусе.

Ограничения применения

• Не предназначена для использования в средах с агрессивными химическими веществами - сталь не покрыта антикоррозийным слоем;
• Не обеспечивает степень защиты выше IP54 без дополнительных уплотнителей - для помещений с постоянной влажностью рекомендовано применение дополнительных колец;
• Не подходит для пластиковых корпусов - требует жесткой металлической основы для надежной фиксации;
• Гайка под рожковый ключ требует доступа снаружи - невозможна установка в закрытые ниши без возможности подхода инструментом.

Примеры использования

• Ввод металлорукава в шкаф управления станком ЧПУ;
• Подключение датчиков на конвейере с частыми мойками;
• Фиксация кабелей в холодильных камерах или на открытых площадках;
• Обустройство силовых линий в производственных цехах с высокой запыленностью.

Практические советы

• Перед монтажом проверьте, что внутренний диаметр металлорукава точно соответствует 10 мм - перегрузка вызывает деформацию;
• При использовании в сыром помещении дополнительно смажьте резьбу гайки противозадирной смазкой - предотвращает заклинивание;
• Не используйте этот элемент вместо вводного устройства с IP65/IP67 - он не является герметичным в полном смысле слова;
• Артикул pr08.3774 часто заказывают параллельно с металлорукавом ВМ-10 - они проектируются как единая система;
• Для многожильных кабелей убедитесь, что суммарный диаметр жил не превышает 9 мм - иначе возникнет трудность при протяжке.
