Муфта вводная РКн 10 для металлорукава с резьбой G (Fortisflex) - 87889 КВТ

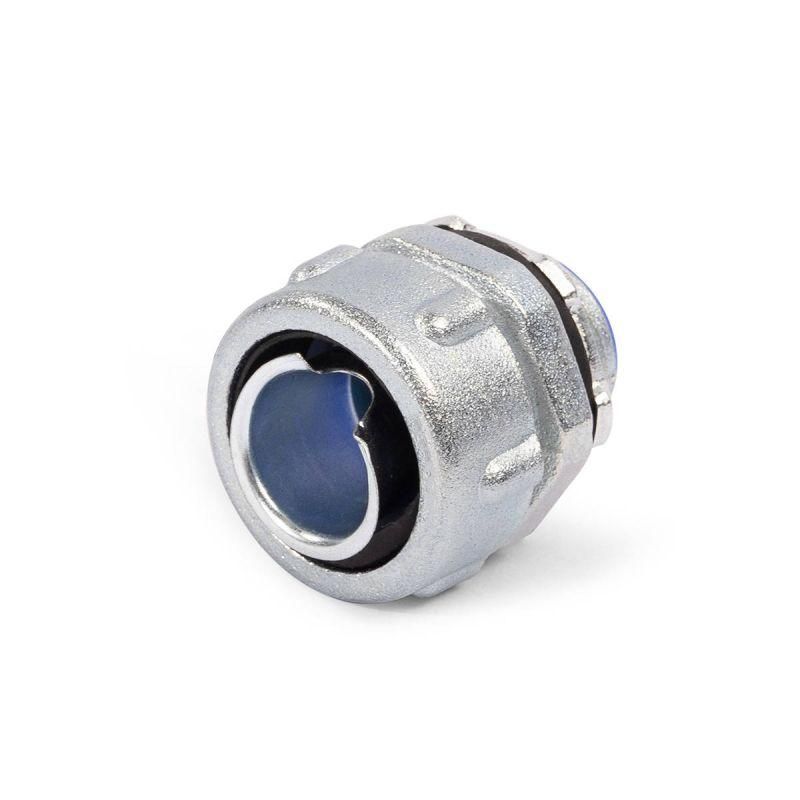

Муфта вводная РКн 10 от Fortisflex и КВТ предназначена для надёжного ввода металлорукава в корпуса распределительных щитов, обеспечивая герметичность и механическую фиксацию. Артикул 87889 соответствует требованиям промышленной автоматизации и используется там, где важна защита от пыли и брызг.

Назначение и область применения

Муфта вводная РКн 10 применяется для прохода металлорукава через стенку электрошкафа, распределительного щита или другого металлического корпуса. Она позволяет безопасно ввести или вывести кабельную систему, сохраняя степень защиты IP54. Подходит для установки на промышленном оборудовании, станках, конвейерах, в условиях повышенной запылённости или влажности.

Технические характеристики

• Тип резьбы: трубная (газовая) - совместима с стандартными газовыми ключами;
• Номинальный диаметр: 10 мм - рассчитана на металлорукав с внутренним диаметром до 10 мм;
• Тип конструкции: наружная резьба - муфта закручивается в отверстие корпуса;
• Материал корпуса: цинк, литьё под давлением - устойчив к коррозии, прочный, но не предназначен для агрессивных сред;
• Тип соединения сальника: резьбовой - позволяет регулировать затяжку для плотного прилегания;
• Длина резьбы: 10,2 мм - достаточна для надёжного зацепления в тонкостенных корпусах;
• Температурный диапазон: от –60 C до +120 C - работает в экстремальных условиях, включая холодильные камеры и нагреваемые зоны;
• Габариты: 26,4 × 16,2 мм - компактный размер для ограниченного пространства;
• Степень защиты: IP54 - защита от пыли (не полностью герметично) и брызг воды из любого направления;
• Исполнение: прямолинейное - ввод осуществляется по оси, без поворотов.

Совместимость и монтаж

Муфта вводная РКн 10 совместима с большинством типов металлорукавов, указанных производителем: МРПИнг, МРПИнг серый, МРПИнг NORD, МРПИнг (INOX), МРПИнг «DIESEL», МР (INOX), Р3-ЦПнг LS, Р3-ЦПнг LS с протяжкой (в том числе 20 м), Р3-ЦХ, Р3-Ц. Для монтажа требуется предварительно просверленное отверстие в корпусе с резьбой, соответствующей газовой резьбе G½ (DN10). Установка выполняется путём завинчивания муфты в отверстие до упора, после чего металлорукав вставляется внутрь и фиксируется накидной гайкой. Гайка имеет форму, подходящую под газовый ключ - удобно затягивать даже в труднодоступных местах.

Безопасность и стандарты

Степень защиты IP54 соответствует требованиям ГОСТ 14254 и IEC 60529. Конструкция исключает попадание пыли в количестве, нарушающем работу оборудования, и защищает от брызг воды. Температурный диапазон (-60…+120 C) позволяет применять изделие в широком спектре условий, включая промышленные и холодильные объекты. Отсутствие специального покрытия делает её менее устойчивой к химически активным средам - не рекомендуется для контакта с кислотами, щелочами или растворителями.

Преимущества

• Удобная форма накидной гайки - легко затягивается газовым ключом без дополнительных инструментов;
• Высокая термостойкость - работает при температурах ниже замерзания и выше 100 C;
• Легкий вес и компактность - не перегружает корпус шкафа;
• Простая установка - требует лишь сверление отверстия и завинчивание;
• Поддерживает совместимость с популярными моделями металлорукавов - снижает риск несоответствия при замене.

Ограничения применения

• Не предназначена для погружения в воду - IP54 не обеспечивает герметичность при постоянном контакте с жидкостью;
• Цинковый корпус не подходит для агрессивных сред: химических производств, морского побережья, участков с частыми мойками высоким давлением;
• Не допускается использование с металлорукавами диаметром более 10 мм - возможны утечки и потеря защиты;
• Отсутствие антикоррозийного покрытия - в условиях высокой влажности срок службы может снизиться без дополнительной защиты.

Примеры использования

• Ввод кабелей в щит управления станком с ЧПУ;
• Проход металлорукава через стенку распределительного щита на пищевом производстве;
• Фиксация проводки в холодильной камере с температурой –40 C;
• Подключение датчиков на конвейерной линии с высокой запылённостью.

Практические советы

• Перед установкой проверьте диаметр отверстия в корпусе - он должен точно соответствовать резьбе РКн 10 (G½);
• Затягивайте накидную гайку рукой до упора, затем используйте газовый ключ - переусиливать нельзя, чтобы не деформировать резьбу;
• Если корпус тонкостенный (менее 3 мм), убедитесь, что резьба 10,2 мм достаточно длинна для надёжного зацепления;
• Для работы в сырых помещениях рекомендуется дополнительно использовать герметик на основе силикона вокруг резьбы;
• Артикул 87889 - универсальное решение для большинства задач, но если нужна защита от коррозии - выбирайте модели из нержавеющей стали.
