Муфта вводная ВМ(90)-15 | 61379 Fortisflex КВТ

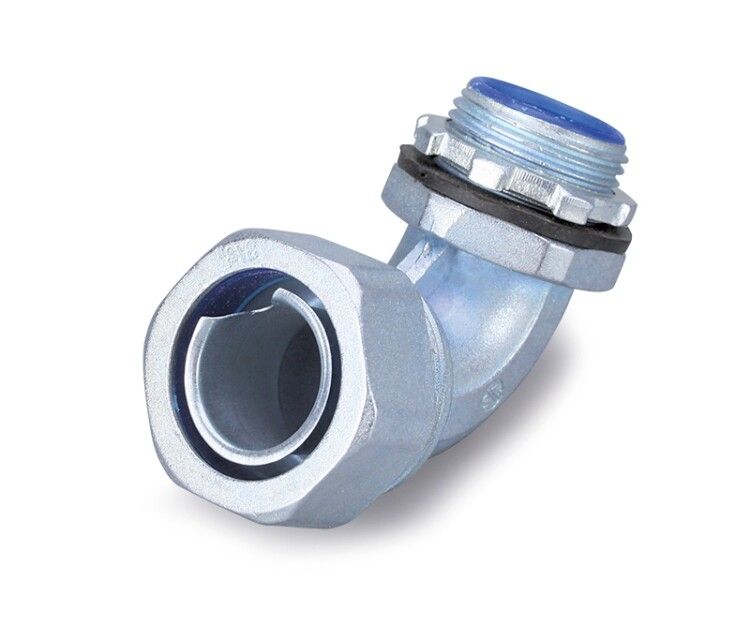

Муфта вводная ВМ(90°)-15 от Fortisflex и КВТ - это поворотный элемент для герметичного ввода металлорукава в электрооборудование под углом 90°, обеспечивает надёжное соединение с резьбовыми элементами СТМ(Р) и применяется в промышленной автоматике.

Назначение и область применения

Муфта вводная ВМ(90°)-15 используется для вывода или ввода металлорукава в корпуса распределительных щитов, шкафов управления и другого промышленного оборудования. Она создаёт герметичное соединение между металлическим рукавом и корпусом, предотвращая попадание пыли и влаги внутрь. Применяется там, где требуется изменение направления кабельной трассы на 90 градусов - например, при проходе через стенку шкафа или при необходимости смонтировать проводку в ограниченном пространстве.

Технические характеристики

• Диаметр: 15 мм (соответствует внешнему диаметру металлорукава)
• Номинальный диаметр: 14,6 мм - точный размер резьбового участка для совместимости с резьбовыми элементами
• Резьба: 1/2" наружная - стандартная резьба для подключения к фланцам СТМ(Р)
• Длина резьбы: 11 мм - достаточна для плотного зацепления с ответными деталями
• Угол поворота: 90° - позволяет менять направление трассы без дополнительных переходников
• Вращающаяся конструкция: да - муфта свободно поворачивается вокруг оси, упрощает монтаж и снижает нагрузку на рукав
• Материал корпуса: цинк (литьё под давлением) - прочный, коррозионностойкий, но требует осторожного обращения при затяжке
• Защитное покрытие: необработанная поверхность - без антикоррозийного слоя, рекомендуется применять в сухих или контролируемых средах
• Степень защиты IP54: защита от пыли (не полностью герметично, но препятствует проникновению пыли в количестве, вредном для работы) и брызг воды с любого направления
• Температурный диапазон: от -60C до +120C - подходит для экстремальных условий, включая холодильные камеры и нагреваемые зоны
• Цвет: стальной - естественный цвет цинкового сплава после литья

Совместимость и монтаж

Муфта вводная ВМ(90°)-15 совместима с резьбовыми элементами СТМ(Р) и следующими типами металлорукавов: МРПИнг NORD, МРПИнг(INOX), МР(INOX), Р3-ЦПнг-LS, Р3-ЦПнг-LS с протяжкой и Р3-ЦПнг-LS с протяжкой (20м), Р3-ЦХ. Для установки необходимо ввернуть муфту в резьбу ответной части СТМ(Р) до упора, затем вставить в неё металлорукав и закрепить его хомутиком. Благодаря вращающейся конструкции, можно легко выровнять положение рукава перед окончательной фиксацией. Учитывайте посадочный диаметр 15 мм - не используйте рукава большего диаметра, чтобы избежать утечек и потери степени защиты.

Безопасность и стандарты

Степень защиты IP54 соответствует требованиям ГОСТ 14254 для устройств, работающих в условиях возможного воздействия пыли и брызг воды. Температурный диапазон (-60…+120 C) гарантирует сохранение механической целостности в широком спектре промышленных сред. Отсутствие специального покрытия делает изделие менее подходящим для агрессивных сред с высокой влажностью или химическими испарениями - в таких случаях рекомендуется использовать аналоги с защитным покрытием.

Преимущества

• Вращающаяся конструкция упрощает монтаж и снижает риск перегиба металлорукава
• Высокая температурная стойкость - работает даже в условиях глубокого холода и повышенного тепла
• Литьё под давлением обеспечивает однородную структуру материала и минимальный брак
• Прямая совместимость с популярными сериями металлорукавов - не требует адаптеров
• Низкая стоимость при сохранении надёжности соединения

Ограничения применения

• Не предназначена для постоянного контакта с жидкостью - IP54 не обеспечивает герметичность при погружении
• Отсутствие защитного покрытия делает её уязвимой к коррозии в агрессивных средах (например, в пищевой промышленности или на открытых площадках)
• Запрещается использование с металлорукавами диаметром более 15 мм - возникнет неплотное соединение
• Не следует перетягивать резьбу - цинковый сплав мягче стали, есть риск срыва резьбы

Примеры использования

• Подключение металлорукава к корпусу частотного преобразователя внутри цеха
• Ввод силовых кабелей в шкаф управления конвейерной лентой с вертикальным выходом
• Герметизация входа в щит автоматизации холодильной камеры
• Переход от горизонтального к вертикальному направлению трассы в тяжёлой промышленности

Практические советы

• Перед монтажом проверьте, что резьба на ответной части СТМ(Р) чистая и не имеет деформаций - грязь или повреждения снижают степень защиты
• При затяжке используйте ключ с регулируемым моментом - не переусердствуйте, чтобы не повредить цинковую резьбу
• Если планируете эксплуатацию во влажной среде, дополнительно обработайте место соединения силиконовым герметиком (не на основе кислоты)
• Для удобства сборки - сначала вставьте рукав в муфту, потом завинчивайте её в корпус; так легче добиться правильного угла
• Артикул 61379 - заменяемый аналог для других моделей с тем же диаметром и резьбой, но не взаимозаменяем с изделиями без вращающегося механизма
