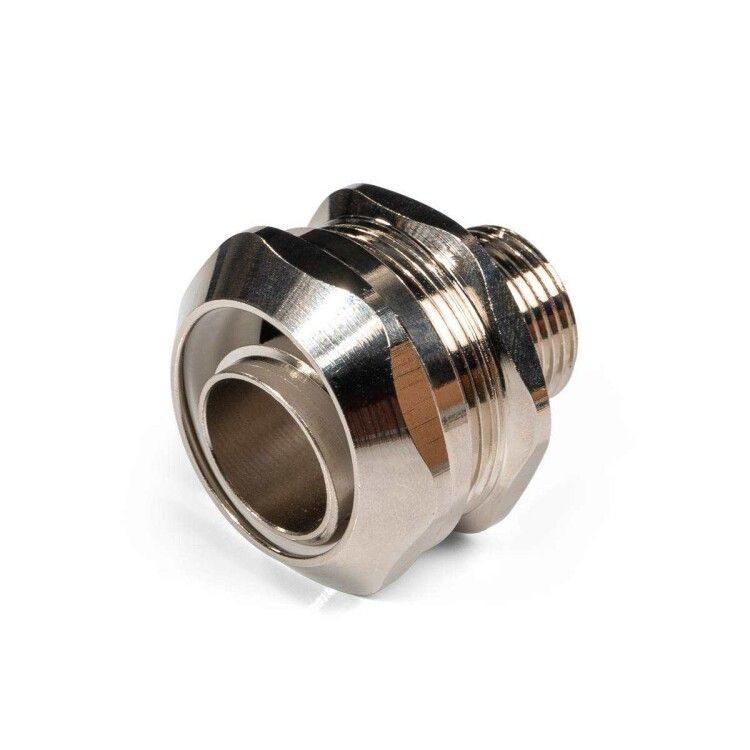

Муфта вводная латунная ВМ-Л-32-М40 | 88861 Fortisflex КВТ

Муфта вводная латунная ВМ-Л-32-М40 от Fortisflex и КВТ обеспечивает герметичный ввод кабеля через стенку электрошкафа, когда провода проходят внутри металлорукава. Эта муфта рассчитана на жесткие условия эксплуатации и совместима с популярными типами металлорукавов.

Назначение и область применения

Муфта вводная латунная ВМ-Л-32-М40 используется для безопасного вывода кабеля из металлорукава внутрь корпусов распределительных шкафов, щитов управления и другого электрооборудования. Она защищает кабель от механических повреждений и предотвращает попадание пыли и воды внутрь устройства.

Технические характеристики

• Материал корпуса: никелированная латунь - прочная, антикоррозийная поверхность, устойчивая к химическим воздействиям
• Уплотнитель: силикон - сохраняет эластичность при экстремальных температурах
• Степень защиты: IP67 - полностью герметична против пыли и временного погружения в воду до 1 метра
• Тип резьбы: М-метрическая по стандарту EN 60423 - совместима с европейскими и российскими стандартами крепления
• Рабочий температурный диапазон: от –60 C до +120 C - подходит для холодных складов и нагреваемых помещений
• Диаметр ввода: 32 мм - соответствует внешнему диаметру большинства металлорукавов этого класса

Совместимость и монтаж

Муфта вводная латунная ВМ-Л-32-М40 предназначена для установки на металлорукава следующих модификаций:

• МРПИнг, МРПИнг серый, МРПИнг NORD, МРПИнг DIESEL, МРПИнг TERMO
• МРПИнг(INOX), МР(INOX)
• Р3-ЦПнг-LS (с протяжкой и без), Р3-ЦХ, Р3-Ц

При монтаже на металлорукав с ПВХ-изоляцией необходимо удалить пластиковую оболочку на глубину входа рукава в муфту - это гарантирует плотную посадку и надежную герметизацию. Установка выполняется путём завинчивания резьбовой части в подготовленное отверстие корпуса. Для фиксации используйте гаечный ключ подходящего размера - перетягивать нельзя, чтобы не деформировать уплотнитель.

Безопасность и стандарты

Муфта вводная латунная ВМ-Л-32-М40 соответствует требованиям стандарта EN 60423 по метрической резьбе и обеспечивает степень защиты IP67, что делает её пригодной для использования в условиях повышенной влажности, запылённости и агрессивных средах.

Преимущества

• Никелированная латунь - долговечнее обычной стали, не ржавеет, легко моется
• Силиконовый уплотнитель - работает даже при минусовых температурах, не трескается и не теряет форму
• Высокая степень защиты IP67 - снижает риск отказов из-за попадания влаги или пыли
• Широкий диапазон рабочих температур - позволяет применять в суровых климатических зонах

Ограничения применения

• Не предназначен для прямой фиксации кабеля без металлорукава - требует наличия трубчатой оболочки
• Не следует использовать в местах постоянного давления воды выше 1 метра - IP67 допускает лишь временное погружение
• Не совместим с металлорукавами других диаметров - например, 25 мм или 40 мм - требуется точное соответствие посадочному размеру

Примеры использования

• Подключение кабелей питания к станкам с ЧПУ в цехах с высокой запылённостью
• Ввод сигналов от датчиков в щитовые помещения на пищевых производствах
• Фиксация кабелей в системах автоматизации на холодильных складах при температурах ниже –40 C
• Электроустановки на открытых площадках - порты, автостоянки, транспортные терминалы

Практические советы

• Перед установкой проверьте внутренний диаметр металлорукава - он должен свободно проходить через муфту, но не болтаться
• Если вы используете Р3-ЦПнг-LS с протяжкой, убедитесь, что протяжка не препятствует плотному прилеганию уплотнителя
• При работе в агрессивных средах (например, с маслом или химикатами) регулярно осматривайте уплотнитель на предмет старения
• Артикул 88861 - единственный номер для заказа этой модели; другие артикулы от Fortisflex или КВТ могут отличаться по размеру или материалу
