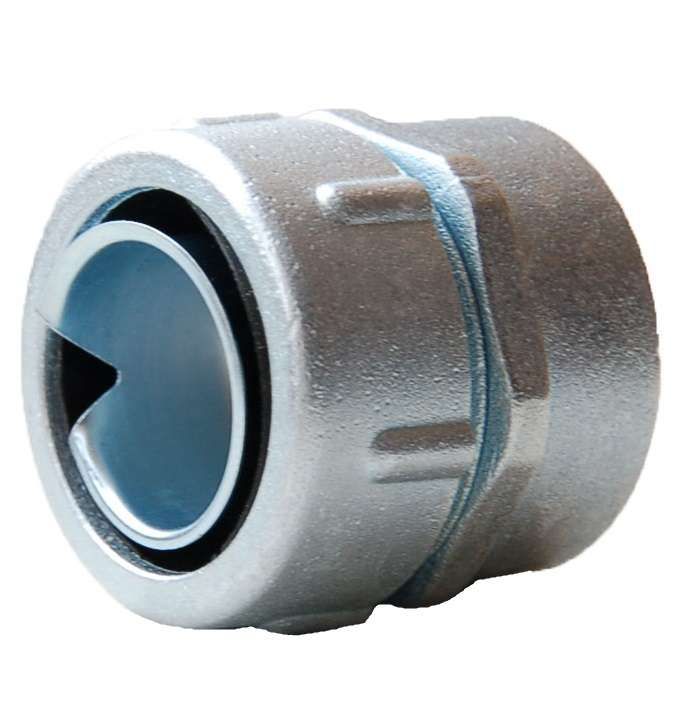

Муфта вводная с внутренней резьбой типа МВв на металлорукав 50 мм - МВв-50 TYCO

Муфта вводная с внутренней резьбой для металлорукава 50 мм, типы Р3-Ц, Р3-Ц-ПВХ, Рувинил - элемент для надёжного ввода кабеля через стену или корпус, совместимый с металлорукавом диаметром 50 мм. Продукт серии Рувинил обеспечивает герметичное соединение и механическую фиксацию, применяется в промышленной автоматизации и распределительных системах.

Назначение и область применения

Муфта вводная используется для безопасного прохода кабельных трасс через металлические или бетонные перегородки. Она защищает изоляцию проводов от повреждений при установке и эксплуатации. Подходит для монтажа в щитах, шкафах, на станках, конвейерах и других объектах, где требуется вывод кабеля из металлорукава в зону с высокой механической нагрузкой или риском воздействия внешних факторов.

Технические характеристики

• Диаметр металлорукава: 50 мм
• Тип резьбы: внутренняя (для присоединения к трубе или переходнику с наружной резьбой)
• Типы исполнения: Р3-Ц (цельнолитой), Р3-Ц-ПВХ (с пластиковым вкладышем), Рувинил (универсальное исполнение)
• Материал: сталь с антикоррозийным покрытием (Р3-Ц), ПВХ (вкладыш в Р3-Ц-ПВХ)
• Стандарт: соответствует требованиям ГОСТ Р 50030.4.1–2019 для электроустановок

Совместимость и монтаж

Муфта вводная Рувинил совместима с любым металлорукавом наружным диаметром до 50 мм. Для монтажа:

• Закрепите муфту в отверстии стены или корпуса болтами или сваркой (в зависимости от типа конструкции)
• Вставьте металлорукав в внутреннюю часть муфты до упора
• Затяните гайку или фланец, чтобы обеспечить плотный контакт и исключить люфт
• Используйте уплотнительные кольца (при необходимости) для герметизации

Учитывайте посадочный диаметр отверстия - он должен быть равен наружному диаметру муфты. Модели с ПВХ-вкладышем (Р3-Ц-ПВХ) снижают риск повреждения изоляции кабеля при затяжке.

Преимущества

• Высокая прочность материала - выдерживает значительную механическую нагрузку
• Герметичность - предотвращает попадание пыли, влаги и посторонних предметов
• Удобство замены - позволяет демонтировать и менять участок металлорукава без вскрытия всей системы
• Разные варианты исполнения - выбор между стальной и комбинированной конструкцией под конкретные условия

Ограничения применения

• Не предназначена для постоянного погружения в жидкости - не имеет защиты IP68
• Не рекомендуется использовать в условиях агрессивных химических сред без дополнительной защиты
• Модель Р3-Ц-ПВХ не подходит для температур выше +60 C - ПВХ теряет форму
• Не является источником электрической защиты - требует заземления металлорукава отдельно

Примеры использования

• Подключение питания к станкам ЧПУ через металлорукав в цеху
• Ввод силового кабеля в распределительный щит на производстве
• Фиксация сигнальных линий в системах автоматизации с частыми вибрациями
• Монтаж в помещениях с повышенной влажностью - например, на пищевых производствах

Практические советы

• Выбирайте модель Р3-Ц-ПВХ, если кабель чувствителен к давлению - вкладыш смягчает контакт
• Перед монтажом проверьте соответствие шага резьбы на входном конце - она должна совпадать с резьбой трубы или адаптера
• Для длительной службы используйте смазку на резьбе - особенно в условиях запылённости
• Муфта вводная Рувинил не требует специальных инструментов - достаточно обычного ключа и плоскогубцев
• Артикул мвв-50 указывает на универсальный размер - убедитесь, что ваш металлорукав действительно имеет 50 мм наружного диаметра
