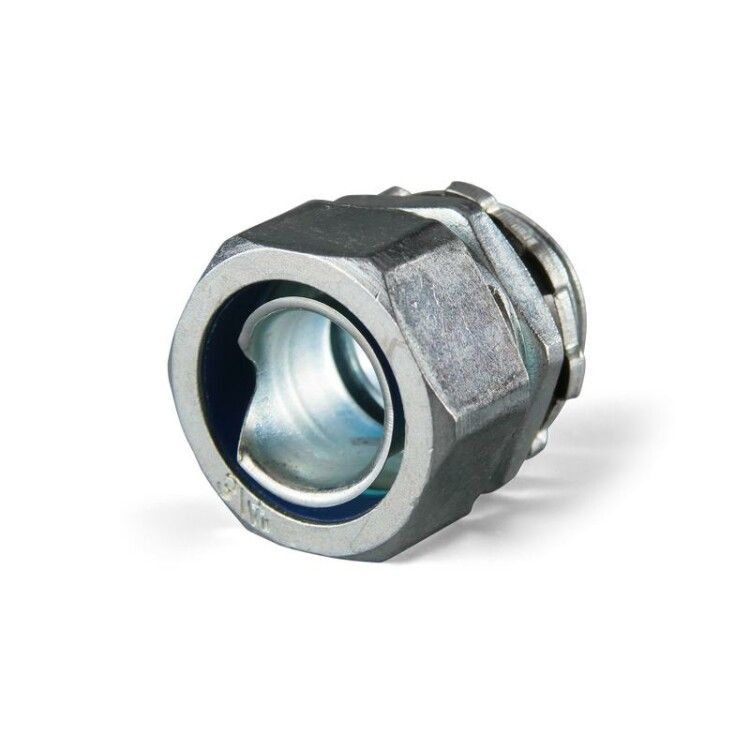

Муфта вводная ВМ-15-М20 | 88906 Fortisflex КВТ

Муфта вводная ВМ-15-М20 от Fortisflex и КВТ предназначена для надёжного ввода и вывода металлорукава в корпуса распределительных щитов. Артикул 88906 обеспечивает герметичное соединение с использованием метрической резьбы M20, что делает её подходящим решением для промышленной автоматизации и электроустановок в сложных условиях.

Назначение и область применения

Муфта вводная ВМ-15-М20 используется для прохода металлорукава через стенки шкафов, щитов и корпусов электрооборудования. Она фиксирует рукав на месте, предотвращает его провисание и защищает внутреннюю проводку от внешних воздействий. Подходит для установки в помещениях и на улице, где требуется защита от пыли и брызг воды.

Технические характеристики

• Тип резьбы: М20 метрическая, соответствует стандарту EN 60423
• Степень защиты: IP54 - защита от пыли (не полностью герметична, но препятствует проникновению пыли в количестве, вредном для работы) и от брызг воды из любого направления
• Материал корпуса: цинковый сплав - прочный, устойчив к механическим нагрузкам
• Покрытие: отсутствует - поверхность не имеет антикоррозийного или декоративного покрытия, требует внимания при эксплуатации в агрессивных средах
• Рабочая температура: от -60 C до +120 C - позволяет использовать в экстремальных климатических условиях, включая холодильные камеры и зоны нагрева
• Поддерживаемые диаметры металлорукава: совместима с типами, указанными в описании производителя

Совместимость и монтаж

Муфта вводная ВМ-15-М20 совместима с следующими типами металлорукавов: МРПИнг, МРПИнг серый, МРПИнг NORD, МРПИнг «INOX», МРПИнг «DIESEL», МР(INOX), Р3-ЦПнг-LS, Р3-ЦПнг-LS с протяжкой, Р3-ЦПнг-LS с протяжкой (20 м), Р3-ЦХ, Р3-Ц. Устанавливается путём ввинчивания в подготовленное отверстие в корпусе щита. Диаметр отверстия должен точно соответствовать наружному диаметру резьбы M20. Перед монтажом проверьте целостность резьбовой части - повреждённая резьба снижает степень защиты.

Безопасность и стандарты

Соответствует требованиям стандарта EN 60423 для метрической резьбы. Степень защиты IP54 соответствует нормам IEC 60529. Применение в соответствии с ГОСТ Р 51317.4.4 и другими актуальными нормами по электромагнитной совместимости и безопасности электроустановок.

Преимущества

• Высокая механическая прочность благодаря материалу - цинковому сплаву
• Широкий температурный диапазон - возможность применения в суровых климатических условиях
• Универсальная совместимость с большинством популярных типов металлорукавов
• Простой и быстрый монтаж без дополнительных креплений

Ограничения применения

• Отсутствие поверхностного покрытия делает муфту восприимчивой к коррозии в агрессивных средах - не рекомендуется для постоянного контакта с химическими веществами, солёной водой или высокой влажностью без дополнительной защиты
• Не предназначена для погружения в воду - IP54 не обеспечивает гидроизоляцию при длительном контакте с жидкостью
• Не подходит для установки в взрывоопасных зонах - не имеет соответствующего взрывозащитного исполнения

Примеры использования

• Ввод металлорукава в силовые щиты на заводах и производственных линиях
• Подключение датчиков и приводов на конвейерах с частыми мойками
• Электроснабжение холодильных камер и печей с высокой температурой окружающей среды
• Монтаж в системах управления насосами и компрессорами

Практические советы

• Перед установкой проверьте, чтобы внутренний диаметр металлорукава соответствовал внутреннему проходу муфты - не допускайте перегибов или пережимов
• При монтаже используйте прокладку или герметик (например, силиконовый) между муфтой и корпусом, если требуется повышенная герметичность - даже при IP54 возможны микропроникновения
• Учитывайте посадочный диаметр отверстия в корпусе - он должен быть точным, иначе возникнет люфт или деформация резьбы
• Для эксплуатации в агрессивной среде рассмотрите замену на аналог с покрытием или применение дополнительной защиты (например, термоусадочных трубок)
• Артикул 88906 - один из самых распространённых вариантов в линейке Муфта вводная для металлорукава с метрической резьбой «M». При замене сверьте резьбу и степень защиты - другие модели могут иметь отличную резьбу (G или PG) или более низкий IP.
