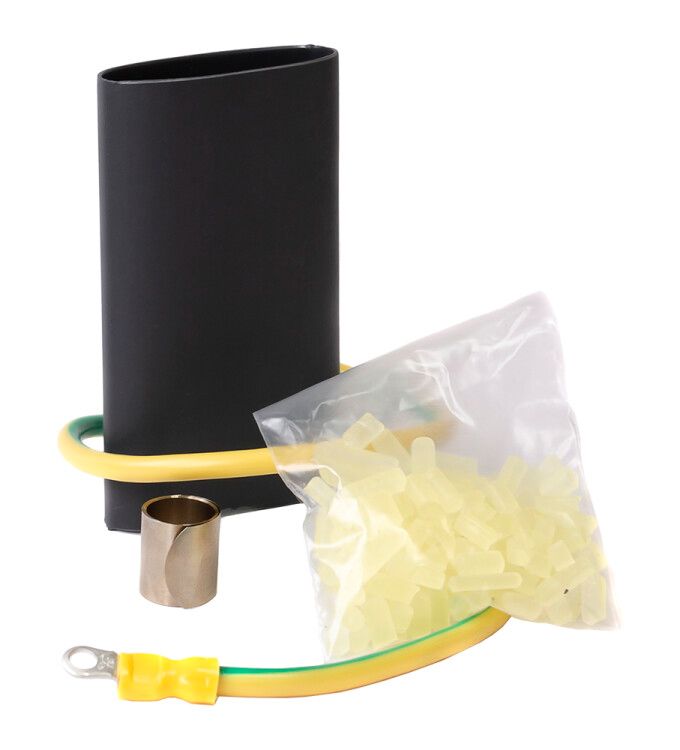

Муфта заземления термоусаживаемая d7-18мм (ККТ-1) Промрукав PR08.3870 Строитель

Муфта заземления термоусаживаемая диаметр 7–18 мм (ККТ-1, Промрукав) предназначена для создания надёжного и герметичного заземляющего соединения на металлорукавах в ПВХ-изоляции. Этот элемент обеспечивает непрерывный электрический контакт между рукавом и системой заземления, сохраняя её целостность даже в условиях повышенной влажности или запылённости.

Назначение и область применения

Муфта заземления термоусаживаемая диаметр 7–18 мм (ККТ-1, Промрукав) используется для заземления металлических гофрированных рукавов с пластиковой внешней оболочкой. Она создаёт электрический контакт между корпусом рукава и заземляющим проводником, предотвращая опасные потенциалы на поверхности. Подходит для установки в местах, где требуется герметизация - например, в промышленных цехах, на станках, конвейерах, в системах автоматизации и там, где есть риск попадания влаги или пыли.

Технические характеристики

• Номинальное поперечное сечение проводника: 0,75–10 мм2 - позволяет использовать медные жилы стандартных сечений для заземления;
• Рабочее напряжение: до 1 кВ - соответствует требованиям для низковольтных сетей;
• Диаметр усадки: 7–18 мм - совместима с большинством металлорукавов в ПВХ-оболочке этого диапазона;
• Тип изоляции: пластмассовая оболочка - защищает от внешних воздействий до момента усадки;
• Тип муфты: термоусаживаемая - активируется нагревом до однородной плотной формы без воздушных зазоров.

Совместимость и монтаж

Муфта заземления термоусаживаемая диаметр 7–18 мм (ККТ-1, Промрукав) устанавливается на подготовленную часть металлорукава после удаления ПВХ-изоляции на участке соединения. Металлическая часть рукава должна быть очищена от оксидов и грязи. После фиксации муфты на месте соединения её равномерно прогревают тепловым феном до полной усадки - материал становится плотным, герметично обволакивая поверхность. Убедитесь, что внутренний диаметр рукава находится в пределах 7–18 мм - иначе муфта не обеспечит нужного контакта.

Преимущества

• Герметичность - термоусаживание исключает попадание влаги и пыли в точку соединения;
• Электрическая надёжность - обеспечивается непрерывный токовый путь от рукава к заземляющему проводнику;
• Простота монтажа - требует только термофена и базового инструмента;
• Подтверждённая эффективность - решение прошло испытания и соответствует требованиям безопасности для герметичных систем.

Ограничения применения

• Не применяется для неметаллических рукавов - работает только с металлорукавами;
• Не рассчитана на высокие температуры окружающей среды выше +90 C - материал термоусаживания может деформироваться;
• Не предназначен для использования вне закрытых помещений без дополнительной защиты от УФ-лучей - долгосрочное воздействие солнца снижает срок службы;
• Требуется соблюдение минимального радиуса изгиба рукава - перегибы могут повредить контакт внутри муфты.

Примеры использования

• Заземление металлорукавов на станках ЧПУ в механическом цеху;
• Защита от помех и ударов тока в системах автоматизации пищевых производств;
• Обустройство заземления на конвейерных линиях с частыми мойками;
• Прокладка кабельных трасс в помещениях с повышенной влажностью - холодильные камеры, бани, производственные площадки с технологическими жидкостями.

Практические советы

• Перед установкой обязательно проверьте диаметр металлорукава - он должен точно входить в диапазон 7–18 мм; если слишком маленький - муфта не будет плотно прилегать, если слишком большой - не удержится;
• Очищайте поверхность рукава перед монтажом: используйте наждак или щётку для удаления оксида и масла;
• Нагревайте муфту равномерно, начиная с середины и двигаясь к краям - так избежите образования пузырей воздуха;
• Не используйте открытый пламя - только термофен с регулируемой температурой;
• Проверяйте электрическую связь после монтажа тестером - удостоверьтесь, что сопротивление между рукавом и заземляющим проводом менее 0,1 Ом.
