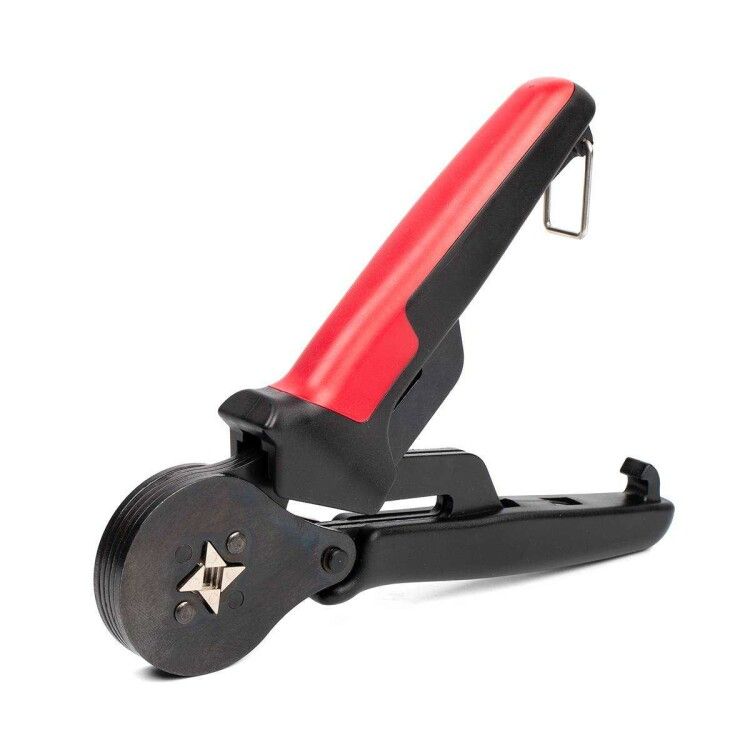

Пресс-клещи ПКВк-6м "Практик" (комплект) КВТ 85224

Пресс-клещи ПКВк-6м комплект от бренда КВТ - это компактный механический инструмент для надёжной опрессовки кабельных концевых гильз сечением до 6 мм2. Подходит для быстрого монтажа в распределительных щитах, на объектах автоматизации и в условиях ограниченного доступа.

Назначение и область применения

Пресс-клещи ПКВк-6м комплект предназначены для обжима втулочных наконечников типа НШВИ, НШВ и НШВИ(2). Они обеспечивают прочное и долговечное соединение между проводом и контактным элементом, что важно для устойчивой передачи тока и предотвращения нагрева в местах соединений. Применяются в электромонтаже, обслуживании электрооборудования, сборке панелей управления, ремонте бытовой и промышленной техники.

Технические характеристики

• Тип опрессовки: квадратная с рифлёной поверхностью - обеспечивает равномерное давление и высокую механическую прочность соединения
• Поперечное сечение провода: 0,25–6,0 мм2 (для одиночных наконечников); 2×0,5–2×4,0 мм2 (для двойных НШВИ(2))
• Ширина обжимной матрицы: 13 мм
• Тип привода: механический - не требует питания, работает за счёт усилия рук
• Вес: 250 г
• Общая длина: 150 мм
• Охватываемый диапазон: 16 типоразмеров втулочных наконечников одним инструментом

Совместимость и монтаж

Пресс-клещи ПКВк-6м комплект совместимы с любыми втулочными наконечниками, соответствующими заявленному диапазону сечений. Для правильного монтажа:

• Зачистите конец провода на длину, указанную на наконечнике
• Вставьте провод в гильзу до упора
• Разместите наконечник в матрице так, чтобы он плотно прилегал к её стенкам
• Сожмите рукоятки до щелчка фиксатора - обжим произойдёт полностью

Не используйте инструмент для обжима трубчатых или других типов наконечников - они требуют специальных матриц.

Особенности конструкции

• Одна саморегулирующаяся матрица заменяет набор из нескольких - снижает риск ошибки при выборе размера
• Квадратный профиль обжима + рифление повышают площадь контакта и удерживают металл наконечника даже при вибрациях
• Двухкомпонентные рукоятки с антискольжением снижают нагрузку на кисть и удобны при длительной работе
• Фиксатор рукояток предотвращает случайное открывание после обжима - особенно полезен при использовании одной рукой

Преимущества

• Универсальность: один инструмент покрывает широкий спектр наконечников - экономия места и времени
• Лёгкость и компактность - легко помещается в инструментальный чемодан или карман спецодежды
• Нет необходимости менять матрицы - исключает задержки при переходе между размерами
• Высокая точность обжима благодаря автоматической регулировке матрицы

Ограничения применения

• Не подходят для обжима наконечников сечением более 6 мм2 - требуется другой инструмент
• Не используются для опрессовки силовых клемм, штыревых или ответвительных зажимов
• Механический привод требует физического усилия - не рекомендован для ежедневного массового производства без перерывов
• Не предназначен для работы с медью толще 0,5 мм в жиле - возможен разрыв при некорректном зачисте

Примеры использования

• Подключение кабеля к автоматическому выключателю в щитовой комнате
• Монтаж проводки в панели ЧПУ станка
• Замена кабеля в системе освещения общественного здания
• Сборка контрольных цепей в промышленных контроллерах

Практические советы

• Перед первым применением проверьте, чтобы провод входил в гильзу без зазора - лишний воздух снижает качество обжима
• Проверяйте результат: попробуйте слегка потянуть провод - он не должен выскальзывать
• Часто используйте инструмент - протирайте матрицу сухой тряпкой от окисления и грязи
• Сохраняйте инструмент в сухом месте - влага может вызвать коррозию внутренних механизмов
• Помните: посадочный диаметр гильзы должен точно соответствовать диаметру жилы - не используйте слишком большие или маленькие наконечники
