Муфта вводная с наружной резьбой МВН-ЛС-М40-МР32 IP67 | zeta45061 ГОФРОМАТИК ЗЭТА

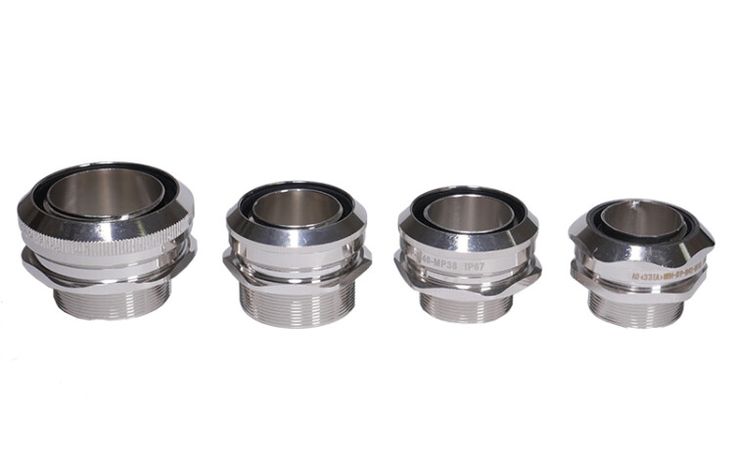

Муфта вводная МВН-ЛС-М40-МР32 IP67 от ЗЭТАРУС предназначена для надёжного ввода кабеля в металлорукаве в корпуса электрооборудования. Благодаря латунному никелированному корпусу и силиконовому уплотнению, эта муфта выдерживает экстремальные температуры и агрессивные среды, обеспечивая герметичность даже в условиях высокой влажности или погружения.

Назначение и область применения

Муфта вводная МВН-ЛС-М40-МР32 IP67 используется для безопасного прохождения кабеля через стенку оборудования, когда кабель предварительно запущен в металлический гофрированный рукав. Применяется там, где требуется герметизация и механическая защита: в промышленном оборудовании, на насосных станциях, в системах автоматизации, на объектах с высокой влажностью или агрессивной средой - например, в пищевой, химической промышленности, на морских платформах и в холодильных установках.

Технические характеристики

• Размер резьбы: M40×1.5 - внешняя метрическая резьба для плотного соединения с отверстием в корпусе оборудования;
• Номинальный диаметр: 32 мм - максимальный внешний диаметр металлорукава, который можно ввести через муфту;
• Степень защиты: IP67 - полная защита от пыли и возможность временного погружения в воду до 1 метра на 30 минут;
• Материал корпуса: латунь с никелевым покрытием - устойчива к коррозии, не требует дополнительной защиты в агрессивных средах;
• Материал уплотнения: силикон - сохраняет эластичность при температуре от –60 C до +150 C, не трескается при замерзании;
• Температура эксплуатации: –60…+150 C - подходит для работы в суровых климатах и нагреваемых зонах;
• Исполнение: прямолинейное - кабель вводится прямо, без поворотов;
• Количество входов: один - одиночная точка ввода;
• Климатическое исполнение: УХЛ1 - рассчитана на работу в умеренных и холодных регионах с возможностью эксплуатации под открытым небом;
• Неразъемный: да - после сборки не подлежит разборке, что гарантирует долговечную герметичность;
• Совместимость с защитной трубой: да - совместима с любыми типами металлорукавов подходящего диаметра.

Совместимость и монтаж

Муфта вводная МВН-ЛС-М40-МР32 IP67 монтируется в подготовленное отверстие в корпусе оборудования с помощью наружной резьбы M40×1.5. Для правильной установки необходимо:

• Подобрать металлорукав с наружным диаметром не более 32 мм;
• Заправить кабель внутрь рукава перед установкой муфты - уплотнение действует именно на рукав, а не на сам кабель;
• Затянуть накидную гайку равномерно, чтобы не деформировать силиконовое уплотнение;
• Не использовать инструменты с острыми краями при работе с никелированной поверхностью - риск царапин и потери защиты.

Безопасность и стандарты

Муфта соответствует требованиям к герметичности IP67 и способна работать в средах, содержащих фенолы, спирты, фреоны, антифризы, солевые растворы, перекись водорода и озон. Конструкция не содержит токсичных материалов, не выделяет веществ при нагреве, что делает её безопасной для использования в пищевых и медицинских производствах. Климатическое исполнение УХЛ1 подтверждает соответствие ГОСТ 15150 для эксплуатации в условиях северных регионов России.

Преимущества

• Высокая устойчивость к коррозии благодаря никелированной латуни - срок службы выше, чем у обычных стальных аналогов;
• Силиконовый уплотнитель сохраняет эластичность при экстремально низких и высоких температурах - не теряет герметичность зимой или рядом с нагревательными элементами;
• Неразъемная конструкция исключает случайное раскручивание и снижает риск протечек;
• Совместимость с любыми типами металлорукавов - универсальное решение для различных проектов;
• Защита от пыли и воды позволяет применять муфту в открытых помещениях, на улице и в сырых цехах.

Ограничения применения

• Не предназначен для ввода кабеля без металлорукава - уплотнение работает только на оболочку рукава, а не на изоляцию провода;
• Нельзя использовать с рукавами диаметром больше 32 мм - возникнет щель, потеряется герметичность;
• Не рекомендовано применение в средах с постоянным давлением выше атмосферного - муфта не являетсяPressure Seal (герметик под давлением);
• При температурах ниже –60 C или выше +150 C возможна потеря эластичности уплотнения - выход за пределы заявленного диапазона недопустим.

Примеры использования

• Ввод кабеля питания в частотный преобразователь на заводе с агрессивной средой;
• Подключение датчиков к бункерам в пищевой промышленности, где необходима частая мойка;
• Фиксация кабелей в системах освещения на морском причале;
• Прокладка сигнальных линий в холодильных камерах с температурой –40 C;
• Обвязка насосов в канализационных станциях, где есть риск попадания воды и химических реагентов.

Практические советы

• Перед монтажом проверьте внутренний диаметр металлорукава - он должен свободно проходить через уплотнитель, но не быть слишком большим;
• Если планируете многократную замену кабеля - выбирайте модель с резиновым уплотнителем (МБС), хотя она менее устойчива к температурным колебаниям;
• При использовании в солёной воде - периодически промывайте муфту пресной водой, чтобы удалить кристаллы соли;
• Не затягивайте накидную гайку сверх меры - это может повредить резьбу или уплотнение; достаточно усилия, чтобы устранить люфт;
• Артикул zeta45061 - это конкретная версия с силиконовым уплотнением. Если нужна другая комплектация - уточняйте у поставщика.
