Муфта вводная с наружной резьбой МВН-ЛС-М40-МР35 IP67 | zeta45065 ГОФРОМАТИК ЗЭТА

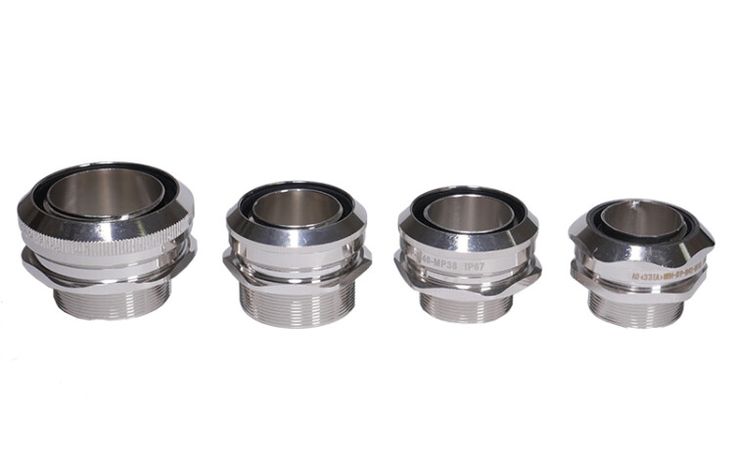

Муфта вводная МВН-ЛС-М40-МР35 IP67 от ЗЭТАРУС предназначена для надёжного ввода кабеля в металлорукаве прямо в корпус оборудования. Её прочный латунный корпус с никелевым покрытием и высокий класс защиты IP67 делают её подходящим решением для жестких условий - от холодных открытых площадок до агрессивных сред.

Назначение и область применения

Муфта вводная МВН-ЛС-М40-МР35 IP67 используется для герметичного подключения металлического рукава с кабелем к корпусу электрооборудования. Применяется там, где важны защита от воды, пыли и механических повреждений - например, на промышленном оборудовании, в системах автоматизации, на объектах с высокой влажностью или на открытом воздухе.

Технические характеристики

• Размер резьбы: M40×1.5 - внешняя метрическая резьба для плотного соединения с соответствующими отверстиями в корпусах оборудования.
• Номинальный диаметр: 35 мм - максимальный внешний диаметр металлорукава, который можно ввести через муфту.
• Степень защиты: IP67 - полностью защищена от пыли и временного погружения в воду до 1 метра на 30 минут.
• Материал корпуса: Латунь никелированная - коррозионностойкая, выдерживает химические воздействия и долгую эксплуатацию.
• Материал уплотнения: Силикон - сохраняет эластичность при температуре от –60 C до +150 C, устойчив к маслам, озону, перекиси водорода и соляным растворам.
• Температура эксплуатации: –60…+150 C - работает в экстремальных условиях, включая Arctic-зоны и нагреваемые камеры.
• Исполнение: Прямолинейное - кабель вводится по оси, без изменения направления.
• Количество входов: 1 - одиночная точка ввода.
• Климатическое исполнение: УХЛ1 - рассчитана на работу в умеренных и холодных климатах с возможностью эксплуатации в помещениях с контролируемой влажностью.
• Тип соединения: Резьбовое - надёжное, не требует сварки или клепки.
• Неразъемный: Да - после установки не предполагает демонтажа без повреждения.

Совместимость и монтаж

Муфта вводная МВН-ЛС-М40-МР35 IP67 совместима с любым металлорукавом, имеющим наружный диаметр до 35 мм. Для монтажа необходимо:

• Подготовить отверстие в корпусе оборудования с внутренней резьбой M40×1.5;
• Вставить металлорукав в уплотнительную часть муфты;
• Завинтить муфту в отверстие до упора - контроль затяжки осуществляется по усилию, без применения силовых инструментов;
• Не требуется использование дополнительных уплотнителей - все элементы уже собраны внутри: корпус, оконцеватель, уплотнитель и накидная гайка.

Обязательно проверьте соответствие толщины стенки металлорукава и его жесткости - слишком мягкий или тонкий рукав может деформироваться при зажиме.

Безопасность и стандарты

Муфта вводная МВН-ЛС-М40-МР35 IP67 соответствует требованиям к степени защиты IP67 и обеспечивает безопасную работу в соответствии с ГОСТ Р 50030.5.1–98. Конструкция исключает самопроизвольное раскручивание благодаря резьбе с одним заходом и качественному уплотнению. Подходит для применений в взрывоопасных зонах категории 1/2, если установлено в рамках проекта с учётом всех норм.

Преимущества

• Высокая устойчивость к агрессивным средам: фенолам, спиртам, антифризам, солевым растворам, озону - идеально для пищевой, химической и судостроительной отраслей.
• Широкий температурный диапазон позволяет использовать в суровых климатах и тепловых процессах.
• Никелевое покрытие на латуни снижает риск коррозии даже при контакте с морской водой.
• Цельная конструкция без болтов и шпилек минимизирует точки отказа.
• Силиконовый уплотнитель не теряет эластичность со временем - срок службы выше, чем у аналогов с резиной МБС.

Ограничения применения

• Не предназначен для многократного демонтажа - при попытках разборки возможно повреждение уплотнения и потеря герметичности.
• Не рекомендован для ввода гибких неметаллических трубок - только для металлорукава.
• Недопустимо применение с рукавами диаметром более 35 мм - возникнет щель, нарушающая защиту IP67.
• Не следует использовать в местах постоянного давления выше атмосферного - муфта не являетсяPressure Vessel компонентом.

Примеры использования

• Ввод кабеля в корпус частотного преобразователя на заводе с мойкой оборудования водой под давлением.
• Подключение проводки к насосному узлу в рыбоперерабатывающем цеху - контакт с солёной водой и паром.
• Прокладка сигнализационных кабелей в зимних условиях - например, на датчике уровня в бассейне с антирегулярным замерзанием.
• Аппараты управления в лабораториях, использующих спирт, перекись водорода или фреоновые системы.

Практические советы

• Перед установкой проверьте, что резьба на корпусе оборудования точно соответствует M40×1.5 - неверный шаг резьбы вызывает протечки.
• Если металлорукав имеет острые края - слегка закруглите их, чтобы не порвать силиконовый уплотнитель.
• При работе в условиях сильной вибрации дополнительно зафиксируйте место ввода хомутом - хотя муфта неразъёмная, нагрузка на кабель может передаваться на резьбу.
• Для обслуживания оборудования выбирайте модели с резиновым уплотнителем МБС - они лучше работают при температурах ниже –40 C, если силикон становится менее эластичным.
• Артикул zeta45065 - это конкретная версия МВН-ЛС-М40-МР35 IP67 от ЗЭТАРУС. Сохраняйте этот номер при заказе запчастей - другие производители используют свои обозначения.
