Муфта вводная с наружной резьбой МВН-ЛС-М32-МР35 IP67 | zeta45057 ГОФРОМАТИК ЗЭТА

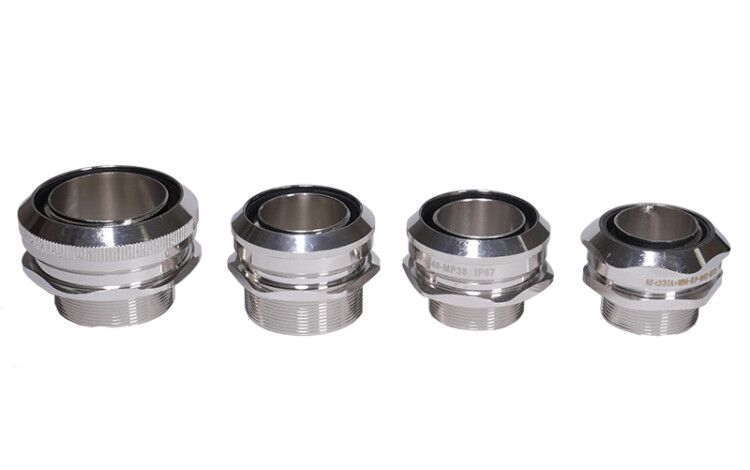

Муфта вводная с наружной резьбой МВН-ЛС-М32-МР35 IP67 от ЗЭТАРУС предназначена для надёжного ввода кабеля в металлорукаве в корпуса электрооборудования. Благодаря латунному корпусу с никелевым покрытием и силиконовому уплотнению, эта муфта выдерживает экстремальные температуры и агрессивные среды, сохраняя герметичность даже при погружении в воду.

Назначение и область применения

Муфта вводная МВН-ЛС-М32-МР35 IP67 используется для безопасного прохода кабеля через стенку оборудования, когда кабель предварительно запущен в металлический гофрированный рукав. Применяется там, где важны герметичность, механическая прочность и устойчивость к химическим веществам - например, на промышленном оборудовании, в насосных станциях, на судах, в холодильных установках и системах автоматизации.

Технические характеристики

• Размер резьбы: M32×1,5 - внешняя метрическая резьба для присоединения к корпусу оборудования
• Номинальный диаметр: 35 мм - максимальный внешний диаметр металлорукава, который можно ввести через муфту
• Степень защиты: IP67 - полная защита от пыли и временное погружение в воду до 1 м на 30 минут
• Материал корпуса: латунь никелированная - коррозионностойкая, долговечная, совместима с агрессивными средами
• Материал уплотнения: силикон - эластичный, термостойкий, работает от –60 C до +150 C
• Температурный диапазон: –60…+150 C - подходит для работы в суровых климатических условиях
• Исполнение: прямолинейное - одиночный вход без поворотов
• Количество входов: один - для одного металлорукава
• Климатическое исполнение: УХЛ1 - рассчитана на работу в умеренных и холодных регионах с высокой влажностью
• Покрытие: никель - улучшает коррозионную стойкость и внешний вид
• Неразъемный: да - после сборки не подлежит разборке, обеспечивает постоянную герметичность
• Число заходов резьбы: один - стандартная однопроходная резьба для быстрого монтажа

Совместимость и монтаж

Муфта МВН-ЛС-М32-МР35 IP67 совместима с любыми металлорукавами, имеющими внешний диаметр до 35 мм. Для монтажа необходимо:

• вставить металлорукав внутрь муфты до упора;
• затянуть накидную гайку ключом до плотного прилегания уплотнения к поверхности рукава;
• завернуть резьбу М32×1,5 в соответствующий внутренний патрубок оборудования - момент затяжки не регламентирован, достаточно плотного контакта без перегрузки.

Не используйте инструменты с острыми кромками при работе с никелированной поверхностью - возможны царапины, снижающие коррозионную стойкость.

Безопасность и стандарты

Муфта соответствует требованиям к герметичным вводам для электротехнического оборудования. Степень защиты IP67 подтверждена испытаниями в соответствии с ГОСТ 14254. Уплотнение из силикона не содержит токсичных компонентов и безопасно при использовании в пищевой и медицинской промышленности. Конструкция исключает самопроизвольное раскручивание при вибрации благодаря жесткой фиксации и отсутствию резьбовых соединений внутри корпуса.

Преимущества

• Высокая устойчивость к химическим агентам: фенолам, спиртам, антифризам, перекиси водорода, озону и соляным растворам
• Работает в условиях морской воды и пресноводных сред - идеально для береговых и морских объектов
• Широкий температурный диапазон позволяет применять в Arctic-условиях и рядом с нагревательными элементами
• Никелированная латунь не требует дополнительной антикоррозийной обработки
• Неразъемная конструкция гарантирует длительную герметичность без обслуживания

Ограничения применения

• Не предназначен для ввода голого кабеля - обязательно использование металлорукава
• Не рекомендовано применение с пластиковыми или неметаллическими гофрами - уплотнение рассчитано на жесткую опору металла
• При температурах выше 150 C возможно изменение свойств силикона - требуется замена на другую модель
• Не следует использовать в условиях постоянного давления свыше 0,1 МПа - не являетсяPressure-герметичной конструкцией

Примеры использования

• Подключение кабеля к щиту управления на рыболовецком судне
• Ввод питания в холодильную камеру с частыми мойками
• Присоединение к заземляющему контуру в химическом цехе
• Фиксация сигнальных кабелей на конвейере с высокой вибрацией
• Обвязка насосов в системах водоочистки

Практические советы

• Перед монтажом проверьте, что внешний диаметр металлорукава не превышает 35 мм - иначе уплотнение не будет работать
• Если планируете эксплуатацию ниже –40 C, убедитесь, что силиконовый уплотнитель не треснул при хранении - он менее эластичен при низких температурах, чем резина МБС
• При необходимости замены уплотнения - обращайтесь к производителю: оригинальные детали доступны по артикулу МВН-ЛС-М32-МР35 IP67
• Для сложных условий (высокая влажность, соль, химикаты) выбирайте именно эту модель - она лучше, чем аналоги из пластика или обычной стали
• Артикул zeta45057 - точный идентификатор для закупки запчастей и документирования в проектах
