Набор для вертикального разделения | 020868 Legrand

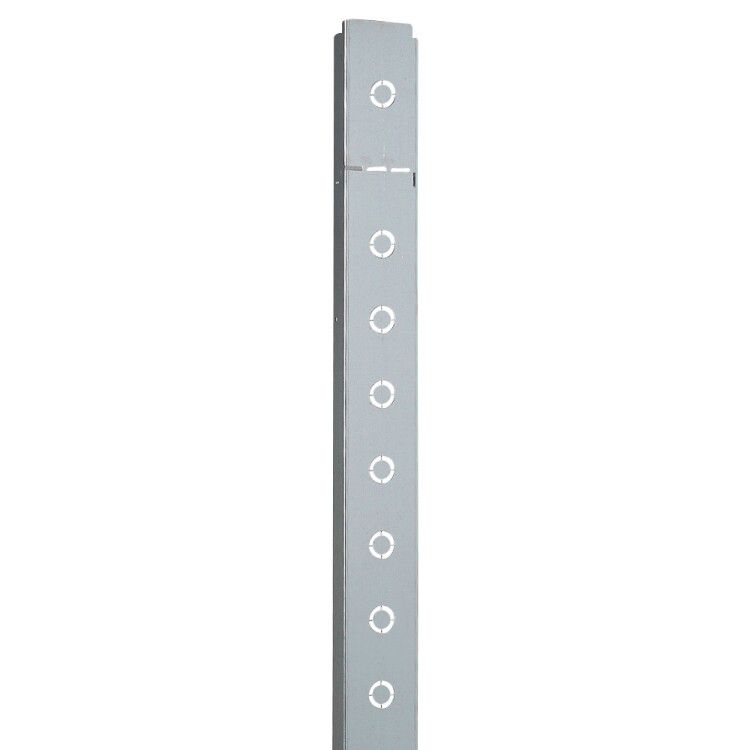

Набор для вертикального разделения Legrand Euro 020868 из серии XL3 предназначен для организации внутреннего пространства распределительных шкафов, обеспечивая физическое разделение кабелей и оборудования по вертикали. Материал - сталь - гарантирует прочность и долговечность даже в условиях промышленной эксплуатации.

Назначение и область применения

Набор для вертикального разделения Legrand Euro 020868 используется для создания жестких перегородок внутри электрощитов и распределительных шкафов. Он позволяет отделить силовые цепи от слаботочных, организовать маршруты кабелей и предотвратить переплетение проводов. Подходит для установки в шкафах автоматизации, управления насосными станциями, промышленных панелях и системах освещения.

Технические характеристики

• Материал: сталь - устойчив к механическим нагрузкам и коррозии;
• Тип конструкции: отдельная деталь - легко монтируется и заменяется;
• Тип изделия: комплект монтажный - включает все необходимые элементы для сборки;
• Наличие кабельного ввода: да - позволяет выводить и вводить кабели через перегородку без нарушения целостности защиты;
• Цвет: натуральный - не окрашен, сохраняет металлический вид, возможна последующая покраска;
• Серия: XL3 - совместим с другими элементами этой серии от Legrand.

Совместимость и монтаж

Набор для вертикального разделения Legrand Euro 020868 рассчитан на установку в шкафах серии XL3. Крепится с помощью стандартных болтов или самонарезающих винтов, предусмотренных в комплекте. Для монтажа требуется доступ к боковой стенке шкафа - перегородка фиксируется между двумя направляющими или к задней панели. Кабельный ввод уже предусмотрен - достаточно просверлить отверстие нужного диаметра под кабельную втулку, если она не установлена заранее.

Преимущества

• Высокая механическая прочность благодаря стальной конструкции;
• Удобство сборки - всё необходимое есть в комплекте, нет необходимости докупать крепления;
• Поддерживает нормы разделения цепей (по требованиям ГОСТ Р 50030.2 и IEC 61439);
• Не требует специальных инструментов для установки;
• Совместим с широкой линейкой компонентов Legrand XL3 - можно комбинировать с DIN-рейками, крышками, клеммниками.

Ограничения применения

• Не предназначена для наружной установки - отсутствует защита от атмосферных воздействий;
• Не рекомендуется использовать в средах с высокой химической агрессивностью без дополнительной антикоррозийной обработки;
• Размеры перегородки не регулируются - необходимо точно соответствовать габаритам шкафа;
• Не является герметичным элементом - не обеспечивает IP-защиту самостоятельно.

Примеры использования

• Разделение входящих силовых кабелей и выходящих сигналов управления в пульте станка;
• Изоляция кабелей PLC от переменного тока в щите автоматизации конвейера;
• Организация зон питания и связи в распределительном шкафу объекта ЖКХ;
• Формирование безопасного прохода для кабелей в многоканальных шкафах с несколькими модулями.

Практические советы

• Перед монтажом проверьте внутренние габариты шкафа - перегородка должна свободно помещаться, не задевая за дверцу или другие элементы;
• Если вы используете кабельные вводы с уплотнителями, выбирайте диаметр ввода с запасом +-1–2 мм под реальные внешние диаметры кабелей;
• При использовании в помещениях с повышенной влажностью рекомендуется нанести на поверхность набора легкий слой антикоррозийного состава;
• Элемент совместим с DIN-рейками серии XL3 - можно одновременно смонтировать рейку и перегородку в одной плоскости;
• Артикул 020868 - единственный номер для этого комплекта; аналоги других брендов не обеспечивают точного совмещения с креплениями Legrand XL3.
