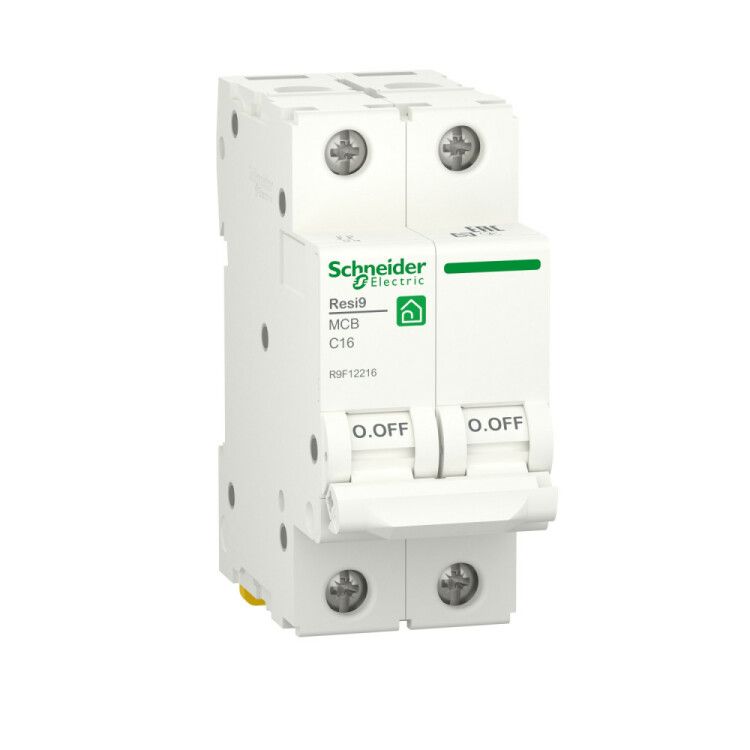

Выключатель автоматический двухполюсный С 16А 2P 6000A RESI9 | R9F12216 Schneider Electric APC

Автоматический выключатель Resi9 - надёжное устройство для защиты электрических цепей от перегрузок и коротких замыканий. Модель с артикулом r9f12216 и номинальным током 16 А предназначена для установки в распределительных щитках жилых и общественных зданий. Бренд Schneider Electric обеспечивает соответствие европейским стандартам качества.

Назначение и область применения

Автоматический выключатель Resi9 r9f12216 защищает электропроводку и оборудование от повреждений при перегрузках и коротком замыкании. Подходит для использования в бытовых и административных помещениях: квартирах, офисах, школах, магазинах. Особенно эффективен для групповых линий с умеренно высокими пусковыми токами - например, освещения, розеточных контуров, маломощного оборудования.

Технические характеристики

• Номинальный ток: 16 А - максимальный постоянный ток, который выключатель может длительно пропускать без срабатывания;
• Номинальное напряжение: 400 В - рассчитан на трёхфазную сеть 230/400 В;
• Количество полюсов: 2 - защищает два фазных провода, нейтраль коммутируется;
• Характеристика срабатывания: C - реагирует на токи в 5–10 раз выше номинала, подходит для нагрузок с умеренным пусковым током (например, люминесцентные светильники, насосы);
• Номинальная отключающая способность: 6 кА - способен безопасно отключить цепь даже при мощном КЗ;
• Тип напряжения: AC - предназначен только для переменного тока;
• Номинальное напряжение изоляции: 440 В - гарантирует безопасную работу при колебаниях напряжения;
• Поперечное сечение проводника: 1–25 мм2 - позволяет подключать медные провода от 1 до 25 квадратных миллиметров;
• Степень защиты IP20 - предотвращает случайный контакт с токоведущими частями, но не защищает от пыли и влаги;
• Ширина: 2 модуля - занимает 36 мм по стандарту DIN;
• Глубина монтажа: 44 мм - требует достаточного места внутри щита;
• Рабочая температура: от –25C до +60C - допустимо использование в неотапливаемых помещениях;
• Частота: 50/60 Гц - совместим со всеми сетями стран СНГ и Европы;
• Класс токоограничения: 3 - снижает энергию КЗ, что увеличивает срок службы подключённого оборудования;
• Категория перенапряжения: III - соответствует требованиям для внутренних распределительных систем;
• Импульсное выдерживаемое напряжение: 4 кВ - устойчив к кратковременным скачкам напряжения;
• С коммутируемым нейтральным проводником: да - нейтраль размыкается вместе с фазой, что важно для безопасности при обслуживании;
• Способ монтажа: на DIN-рейку - стандартная система крепления для всех современных щитов.

Совместимость и монтаж

Автоматический выключатель Resi9 r9f12216 легко устанавливается на стандартную DIN-рейку шириной 35 мм. Для подключения используйте провода сечением от 1 до 25 мм2 - затяжка контактов должна выполняться моментом 0,8 Нм. Убедитесь, что в щите достаточно глубины (не менее 44 мм) и свободного места вокруг устройства для теплоотвода. Коммутируемый нейтральный проводник требует правильной маркировки и соблюдения полярности при подключении.

Безопасность и стандарты

Устройство соответствует международным стандартам IEC 60898-1 и EN 60898-1. Класс токоограничения 3 и категория перенапряжения III обеспечивают повышенную безопасность при аварийных ситуациях. Применение коммутируемого нейтраля соответствует требованиям ПУЭ для обеспечения полного отключения цепи при ремонте.

Преимущества

• Высокая отключающая способность (6 кА) - надёжно работает даже в условиях слабых сетей с большим потенциалом КЗ;
• Коммутируемый нейтраль - повышает уровень безопасности при техобслуживании;
• Класс токоограничения 3 - снижает термические и механические воздействия на проводку и оборудование;
• Широкий диапазон рабочих температур - можно использовать в холодных кладовых, подвалах и на улице в закрытых щитах;
• Совместимость с другими изделиями серии Resi9 - удобно формировать однотипные щиты.

Ограничения применения

• Не предназначен для работы в условиях повышенной запылённости или влажности - степень защиты IP20 исключает установку вне помещений или в сырых зонах;
• Не рекомендован для цепей с очень высокими пусковыми токами (например, крупные двигатели, сварочные аппараты) - для них лучше подходят автоматы с характеристикой D;
• Не подходит для постоянной работы при температуре ниже –25C - возможны отказы механизма;
• Требует наличия DIN-рейки - нельзя смонтировать на стену или другую поверхность без специального корпуса.

Примеры использования

• Защита группы розеток в гостиной или кухне;
• Отключение осветительных цепей с компактными люминесцентными лампами или LED-светильниками;
• Щитовая защита для насосов, вентиляторов, тепловых завес;
• Общий автомат в этажном щите многоквартирного дома.

Практические советы

• Выбирая автомат Resi9 r9f12216, проверьте, чтобы суммарная мощность подключённых устройств не превышала 3,5 кВт (при 230 В): 16 А × 230 В = 3680 Вт;
• При использовании в старых домах с алюминиевой проводкой - убедитесь, что сечение провода соответствует минимум 2,5 мм2; для 1,5 мм2 выбирайте автомат на 10 А;
• Не устанавливайте рядом с источниками тепла - нагрев снижает точность срабатывания;
• Перед первым включением проверьте, что рычаг переключения движется плавно - при заедании возможно бракованное устройство;
• Для комплексной защиты добавьте УЗО перед этим автоматом, особенно в ванных комнатах и на кухне.
