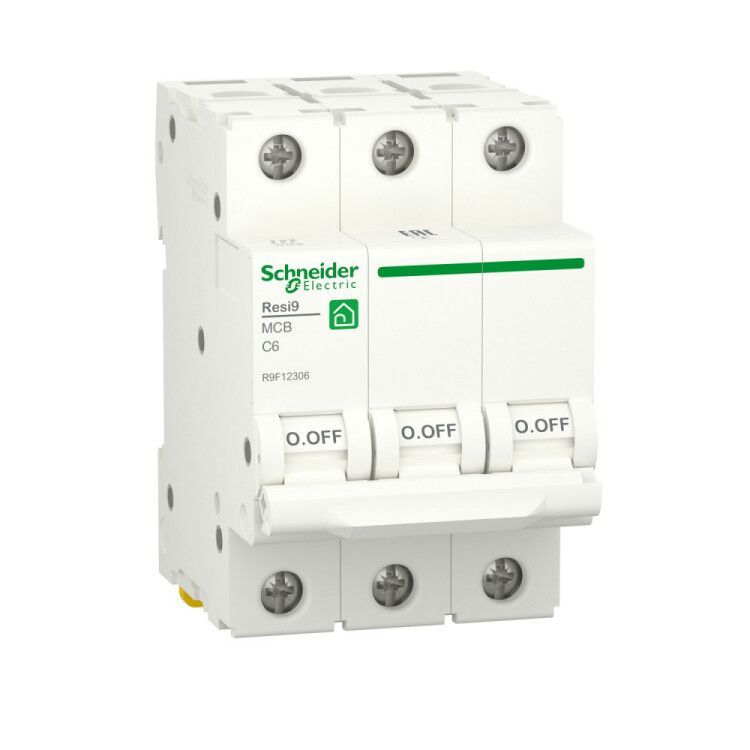

Выключатель автоматический трехполюсный С 6А 3P 6000A RESI9 | R9F12306 Schneider Electric APC

Автоматический выключатель Resi9 - трёхполюсный прибор Schneider Electric с артикулом r9f12306 предназначен для защиты электрических цепей от перегрузок и коротких замыканий. Подходит для установки в распределительных щитках жилых, офисных и промышленных объектах.

Назначение и область применения

Автоматический выключатель Resi9 r9f12306 защищает электрические сети от повреждений при перегрузках и коротком замыкании. Он коммутирует нагрузку - то есть включает и отключает питание вручную или автоматически при аварии. Применяется в распределительных щитках для защиты групповых линий: освещения, розеток, бытовой техники, маломощного оборудования. Особенно эффективен там, где возможны кратковременные броски тока при запуске двигателей или нагревательных элементов.

Технические характеристики

• Номинальный ток: 6 А - максимальный постоянный ток, который выключатель может пропускать без отключения.
• Количество полюсов: 3 - защищает все три фазы одновременно.
• Характеристика срабатывания: C - реагирует на токи в 5–10 раз выше номинала; подходит для нагрузок с умеренным пусковым током (например, насосы, компрессоры, светильники с люминесцентными лампами).
• Номинальная отключающая способность: 6 кА - способен безопасно отключить цепь даже при мощном коротком замыкании.
• Номинальное напряжение: 400 В переменного тока - рассчитан на трёхфазные сети 380/400 В.
• Изоляционное напряжение: 440 В - гарантирует надёжную изоляцию между контактами при повышенных напряжениях.
• Частота: 50–60 Гц - совместим с сетями России и большинства стран мира.
• Класс токоограничения: 3 - обеспечивает быстрое гашение дуги, снижая тепловую нагрузку на провода и оборудование.
• Номинальное импульсное выдерживаемое напряжение: 4 кВ - устойчив к кратковременным скачкам напряжения (например, от ударов молнии).
• Степень защиты IP20: предохраняет от контакта с пальцами и крупными предметами, но не защищён от воды и пыли - применяется только внутри закрытых щитов.
• Модульная ширина: 3 модуля - занимает 54 мм по ширине (стандарт DIN 43880).
• Глубина монтажа: 44 мм - требует минимального места внутри щита.
• Рабочая температура: от –25 C до +60 C - работает в холодных помещениях и жарких условиях.
• Поперечное сечение проводника: 1–25 мм2 - позволяет подключать медные провода от 1 мм2 до 25 мм2.
• С коммутируемым нейтральным проводником: да - отключает не только фазы, но и ноль, что важно для безопасности при обслуживании.

Совместимость и монтаж

Автоматический выключатель Resi9 r9f12306 устанавливается на DIN-рейку 35 мм в любом стандартизированном распределительном щите. Совместим со всеми компонентами серии Resi9: счетчиками, УЗО, рубильниками. Для подключения используйте провода сечением 1–25 мм2. Зажимы обеспечивают плотный контакт без необходимости дополнительной подготовки проводов - достаточно зачистить изоляцию на 8–10 мм. Монтаж выполняется одним человеком: устройство просто защёлкивается на рейку и фиксируется болтовым зажимом. После установки проверьте затяжку клемм - рекомендован момент 0,6 Нм.

Безопасность и стандарты

Выключатель соответствует требованиям IEC 60898-1 и ГОСТ Р 50345. Класс токоограничения 3 и уровень исполнения по перенапряжению Category III обеспечивают высокую степень защиты при работе в местах ответственного энергоснабжения. Коммутирование нулевого проводника снижает риск поражения током при ремонте. Сертифицирован для применения в системах TN-S и TN-C-S.

Преимущества

• Удобная механическая ручка с четкой индикацией положения “ON/OFF” - легко определить состояние устройства даже в темноте.
• Защита нулевого проводника повышает безопасность при техобслуживании.
• Компактная глубина монтажа (44 мм) экономит место в щитке.
• Высокая отключающая способность (6 кА) делает его подходящим для современных сетей с большим потенциалом КЗ.
• Совместимость с другими изделиями Resi9 упрощает сборку унифицированных щитов.

Ограничения применения

• Не предназначен для открытой установки - IP20 не защищает от влаги и пыли. Только внутренняя установка в герметичных щитах.
• Не подходит для нагрузок с очень высокими пусковыми токами (например, большие двигатели, сварочные аппараты) - для них требуется характеристика D.
• Не следует использовать в качестве главного входного автомата при токе КЗ выше 6 кА - необходимо выбирать более мощные модели.
• Не предназначен для частого ручного включения/выключения - он не рассчитан на операционное использование, как контактор.

Примеры использования

• Защита группы розеток в квартире или офисе.
• Подключение кондиционера или теплового насоса с умеренным пусковым током.
• Щитовая защита для системы освещения в торговом помещении.
• Фазовый автомат в распределительном щите многоквартирного дома.

Практические советы

• Выбирая автомат Resi9 r9f12306, убедитесь, что суммарная мощность подключенной нагрузки не превышает 2,4 кВт (при 400 В и 6 А).
• Если в цепи есть двигатель - проверьте его пусковой ток. Если он превышает 5×6=30 А, лучше выбрать характеристику D.
• При сборке щита соблюдайте порядок: автоматы с меньшим номиналом - дальше от входа, с большим - ближе.
• Не смешивайте автоматы Resi9 с продукцией других серий в одном щите - это усложняет диагностику и сервис.
• Перед первым включением проверьте правильность подключения фаз и нуля - неверное подсоединение может вызвать срабатывание при нормальной нагрузке.
