Выключатель автоматический трехполюсный iC60N 6А C 6кА | A9F79306 Schneider Electric APC

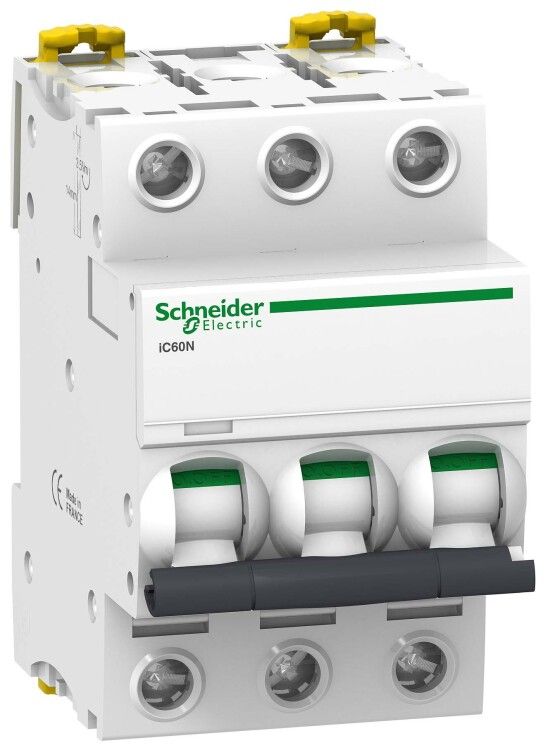

Автоматический выключатель iC60N от Schneider Electric - трёхполюсный коммутационный аппарат с номинальным током 6 А и отключающей способностью 6 кА, предназначенный для защиты электрических цепей от перегрузок и коротких замыканий. Устройство устанавливается на DIN-рейку и подходит как для промышленных, так и для бытовых систем. Артикул a9f79306 соответствует серии ACTI9.

Назначение и область применения

iC60N используется для защиты электрических цепей от перегрузок и коротких замыканий. Он включает, проводит и автоматически отключает ток при аварийных ситуациях. Применяется в распределительных щитах жилых домов, офисов, производственных линий, станков и другого оборудования, работающего от сети 400 В переменного тока. Подходит для условий с высокой степенью загрязнения (класс 3) и широким диапазоном температур.

Технические характеристики

• Номинальный ток: 6 А - максимальный постоянный ток, который выключатель может проводить без срабатывания
• Номинальное напряжение: 400 В - рабочее напряжение сети, для которой предназначен выключатель
• Количество полюсов: 3 - защищает три фазы одновременно
• Номинальная отключающая способность: 6 кА - максимальный ток короткого замыкания, который устройство может безопасно отключить
• Характеристика расцепителя: C - срабатывает при токе 5–10 крат от номинала; подходит для нагрузок с умеренным пусковым током (например, двигатели, освещение)
• Максимальное сечение кабеля: 25 мм2 - можно подключать медные провода до этого сечения
• Номинальное напряжение изоляции: 500 В - гарантирует безопасную работу при напряжении до этого значения
• Номинальное импульсное напряжение: 6 кВ - устойчивость к кратковременным скачкам напряжения
• Количество модулей DIN: 3 - занимает три стандартных модуля на рейке (17,5 мм каждый)
• Степень защиты: IP20 - защита от прикосновений к токоведущим частям и от предметов больше 12,5 мм; не защищён от воды и пыли
• Частота: 50/60 Гц - совместим с сетями России и Европы
• Тип напряжения: Переменный/Постоянный - работает как с AC, так и с DC (при соблюдении условий)
• Глубина монтажа: 44,5 мм - требуемый зазор за шкафом для правильной установки
• Рабочая температура: от –35 C до +70 C - подходит для холодных и жарких помещений
• Класс токоограничения: 3 - быстрое гашение дуги, снижающее энергии повреждения
• Категория перенапряжения: IV - рассчитан на использование в местах с высокими переходными процессами (например, на входе в здание)
• Исполнение: стационарное - не предназначен для перемещения
• Климатическое исполнение: УХЛ4 - для работы в условиях умеренного и холодного климата с повышенной влажностью

Совместимость и монтаж

Выключатель iC60N монтируется на стандартную DIN-рейку типа TS35. Для установки достаточно защёлкнуть его в верхнюю часть рейки, затем опустить нижнюю часть до фиксации. Чтобы снять устройство, отведите защёлку отверткой через специальное отверстие. Клеммы позволяют подключать однопроволочные и многожильные провода сечением до 25 мм2. Затяжка винтов должна выполняться с моментом, указанным в руководстве - переусиливать нельзя, чтобы не повредить контакты. Устройство совместимо с другими элементами серии ACTI9: дополнительными контактами, катушками, сигнализаторами положения.

Безопасность и стандарты

iC60N соответствует международным и российским нормам: МЭК/EN 60898-1, МЭК 60947-2, ГОСТ Р 50345-99. Это гарантирует соответствие требованиям безопасности, надёжности и долговечности. Класс токоограничения 3 и категория перенапряжения IV обеспечивают защиту оборудования даже при серьёзных авариях. Устройство прошло сертификацию для использования в промышленных и бытовых объектах.

Преимущества

• Надёжное срабатывание благодаря двойному расцепителю: тепловому (для перегрузок) и магнитному (для коротких замыканий)
• Фиксация на DIN-рейке с удобной защёлкой - быстрая установка и демонтаж
• Поддержка больших сечений кабелей (до 25 мм2) - упрощает подключение мощных потребителей
• Работа при экстремальных температурах - подходит для неотапливаемых помещений и холодных регионов
• Совместимость с аксессуарами ACTI9 - возможность расширения функционала (индикация, дистанционное управление)

Ограничения применения

• Не предназначен для установки вне закрытых щитов - степень защиты IP20 исключает применение во влажных, пыльных или открытых средах
• Не рекомендован для цепей с очень высоким пусковым током (например, крупные насосы, компрессоры); для них лучше выбрать характеристику D
• Не подходит для постоянного тока выше 48 В - хотя формально заявлено “переменный/постоянный”, реальная предельная величина DC ниже, чем AC
• Запрещено использовать в качестве изолирующего рубильника - после отключения необходимо физически отделить питание

Примеры использования

• Защита трёхфазного станка с двигателем 2,2 кВт в цеху
• Распределительный щит многоэтажного дома - защита группы розеток
• Щитовая на производственной линии с конвейерами и светильниками
• Объекты с нестабильным напряжением - благодаря классу IV обеспечивается устойчивость к импульсам

Практические советы

• Выбирая автомат, проверьте, что сечение вашего кабеля не превышает 25 мм2 - иначе соединение будет ненадёжным
• При монтаже в плотном щите учтите глубину 44,5 мм - недостаточно места за рейкой? используйте углублённые шкафы
• Если нужна защита от перегрузок с более высоким порогом (например, для сварочных аппаратов), выбирайте характеристику D вместо C
• Для диагностики состояния цепи используйте дополнительные сигнализаторы положения - они совместимы с этим выключателем
• Не забудьте проверить соответствие климатического исполнения УХЛ4 условиям вашей площадки - особенно при работе зимой в неотапливаемых помещениях
