Набор изолированных наконечников и гильз М-950-0 - 75487 КВТ

Набор изолированных наконечников и гильз М-950-0 от бренда КВТ - это готовый комплект для надёжного соединения медных проводов сечением 6 мм2 в электроустановках до 690 В. Удобная упаковка в металлическом кейсе позволяет хранить и транспортировать все элементы в одном месте, что особенно ценно на объектах и в мастерских.

Назначение и область применения

Набор изолированных наконечников и гильз М-950-0 предназначен для создания качественных и безопасных электрических соединений в распределительных щитах, пультах управления, силовых цепях и других местах, где требуется надёжный обжим. Подходит для работы с одножильными и многожильными медными проводами. Применяется в промышленном оборудовании, системах автоматизации, энергообъектах и сервисных службах.

Технические характеристики

• Сечение жилы: 6 мм2 - оптимально для проводов средней мощности
• Материал наконечников: медь марки М1 - высокая проводимость и механическая прочность
• Покрытие: электролитическое лужение - защищает от окисления, улучшает контакт
• Изоляция: самозатухающий ПВХ пластикат - снижает риск распространения пламени
• Класс горючести: V-0 по UL94 - соответствует требованиям безопасности к материалам
• Температурная стойкость: +75 C - допустимая рабочая температура окружающей среды
• Номинальное напряжение: 0,69 кВ (690 В) - рассчитан на бытовые и промышленные сети до 690 В переменного тока
• Способ монтажа: опрессовка - требует специальных клещей, обеспечивает герметичное соединение

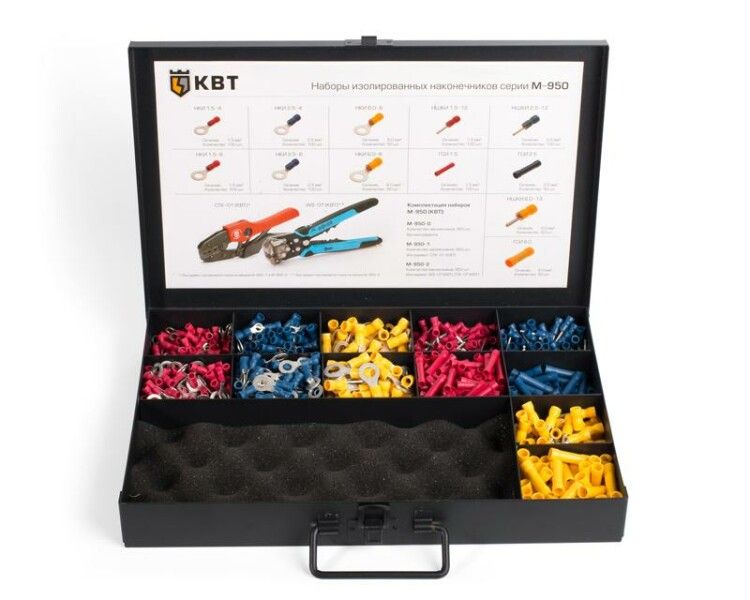

• Упаковка: металлический кейс 328×220×42 мм, вес 2,8 кг (без инструмента)
• Количество отделений: 12 для наконечников, одно крупное - для хранения обжимного инструмента

Совместимость и монтаж

Набор изолированных наконечников и гильз М-950-0 совместим с любыми обжимными клещами, подходящими для сечения 6 мм2. Для правильного монтажа необходимо использовать инструмент с матрицей, соответствующей типу наконечника - втулочные, изолированные. Обжим должен быть равномерным, без повреждения изоляции и меди. Перед работой проверьте соответствие диаметра провода и внутреннего канала наконечника - не допускается использование проводов меньшего или большего сечения.

Безопасность и стандарты

Материал изоляции соответствует классу V-0 по UL94 - при возгорании он самостоятельно затухает, предотвращая распространение огня. Это важно для помещений с повышенными требованиями к пожарной безопасности. Напряжение 690 В соответствует нормам для сетей до 1 кВ, что делает набор пригодным для использования в соответствии с ПУЭ. Температурный режим +75 C ограничен - не применяйте в условиях, где возможна перегрева выше этого значения.

Преимущества

• Цельный набор - всё необходимое в одной упаковке, исключает потерю деталей
• Лужёная медь - продлевает срок службы контактов, снижает переходное сопротивление
• Самозатухающая изоляция - повышает уровень пожарной безопасности
• Металлический кейс - выдерживает удары, влагу, пыль; удобен для перевозки и хранения
• Чёткая организация - 12 ячеек позволяют быстро найти нужный размер без перебора

Ограничения применения

• Не предназначены для работы при температурах выше +75 C - риск деформации изоляции
• Подходят только для медных проводов - не используются с алюминием
• Требуют обязательного обжима - нельзя просто зажимать болтом или скручивать
• Не рекомендованы для постоянного погружения в воду или агрессивную среду - хотя изоляция защищена, она не является герметичной
• Не заменяют ответвительные соединители или клеммы - только для прямых соединений двух проводов

Примеры использования

• Соединение фазных проводов в распределительном щите промышленного оборудования
• Подключение двигателей к частотному преобразователю через клеммники
• Завершение проводов перед установкой в клеммные колодки станков ЧПУ
• Работы по модернизации старых электрощитов - замена некачественных соединений
• Сервисное обслуживание систем освещения и автоматики в производственных помещениях

Практические советы

• Перед обжимом удалите изоляцию точно на длину втулки - слишком длинный конец провода может выступать и нарушать контакт
• Используйте только исправные обжимные клещи - слабый или пережатый обжим снижает надёжность
• Храните набор изолированных наконечников и гильз М-950-0 в сухом месте - даже с ПВХ-изоляцией длительная влага влияет на качество контакта
• Проверяйте маркировку на каждом наконечнике - они имеют цветовое отличие, соответствующее сечению
• После монтажа потяните за провод - если наконечник не сдвигается, соединение выполнено правильно
• Не забудьте положить обжимной инструмент в отведённое место в кейсе - так вы всегда будете знать, где он находится
