Набор изолированных наконечников и гильз М-950-2 - 75489 КВТ

Набор изолированных наконечников и гильз М-950-2 от бренда КВТ - это готовый комплект для надёжного соединения медных проводников сечением 6 мм2 методом опрессовки. Включает все необходимые элементы и инструмент, упакованные в прочный металлический кейс, что делает его удобным решением для монтажа в распределительных щитах, на оборудовании и в условиях ограниченного доступа.

Назначение и область применения

Набор изолированных наконечников и гильз М-950-2 предназначен для создания качественных и безопасных электрических соединений между медными проводниками. Подходит для работы в силовых цепях до 690 В. Часто используется при монтаже и обслуживании электрооборудования: станков, автоматических линий, щитового оборудования, систем управления, а также в бытовых и промышленных установках, где требуется надёжное и защищённое соединение.

Технические характеристики

• Материал наконечников: медь марки М1 с электролитическим лужением - обеспечивает хорошую проводимость и защиту от окисления
• Сечение провода: 6 мм2 - совместим с одножильными и многожильными медными проводами указанного сечения
• Тип изоляции: самозатухающий ПВХ пластикат класса горючести V-0 по UL94 - снижает риск распространения пламени
• Температурная стойкость изоляции: до 75 C - допустимо применение в средах с умеренным нагревом
• Номинальное напряжение: 0,69 кВ (690 В) - соответствует требованиям для сетей низкого напряжения
• Способ монтажа: опрессовка - требует специальный инструмент, входящий в комплект
• Комплектация: СТК-01/WS-07 - инструмент для опрессовки и стриппер для снятия изоляции

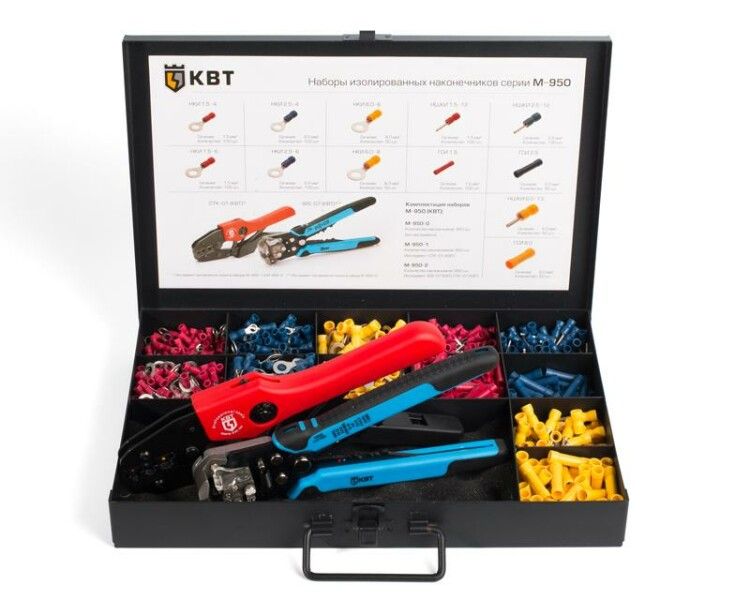

• Упаковка: металлический кейс 328×220×42 мм, 12 отделений для наконечников и гильз + отдельное место для инструмента
• Вес набора (без инструмента): 2,8 кг

Совместимость и монтаж

Набор изолированных наконечников и гильз М-950-2 рассчитан исключительно на медные проводники сечением 6 мм2. Для правильного монтажа необходимо использовать только инструмент, входящий в комплект - СТК-01/WS-07. Он обеспечивает равномерную деформацию гильзы и плотный контакт без повреждения жилы. Перед опрессовкой обязательно снимите изоляцию с провода стриппером, чтобы не задеть токоведущую часть. Не используйте другие клещи - это может привести к плохому контакту, перегреву или выходу из строя соединения.

Безопасность и стандарты

• Изоляция соответствует классу горючести V-0 по UL94 - материал самостоятельно затухает после удаления источника огня
• Работает при температуре до 75 C - не рекомендуется для мест с постоянным нагревом выше этого значения
• Электролитическое лужение наконечников предотвращает коррозию и увеличивает срок службы соединения
• Напряжение 690 В соответствует нормам для сетей переменного тока до 1000 В

Преимущества

• Цельный комплект - всё необходимое в одном месте: наконечники, гильзы, инструмент, стриппер
• Защита от окисления благодаря лужению меди - продлевает срок службы соединений
• Самозатухающая изоляция повышает пожаробезопасность
• Металлический кейс устойчив к механическим воздействиям, защищает содержимое от пыли и влаги
• Чёткая организация: 12 отделений позволяют легко находить нужный размер без перебора

Ограничения применения

• Не предназначены для алюминиевых проводов - используются только с медью
• Максимальная рабочая температура 75 C - нельзя применять рядом с источниками высокого тепла (например, рядом с ТЭНами или мощными преобразователями)
• Инструмент СТК-01/WS-07 работает только с наконечниками и гильзами данного типа - несовместим с другими форматами
• Не подходят для частых перемещений или вибрационных нагрузок без дополнительной фиксации

Примеры использования

• Подключение клемм в распределительном щите промышленного объекта
• Соединение проводов питания на станке с ЧПУ
• Замена изношенных соединений в старом шкафу управления
• Монтаж заземляющих контуров в помещениях с повышенной влажностью
• Работы на объектах, где важна скорость и точность - например, при ремонтах в режиме онлайн

Практические советы

• Перед использованием проверьте, что сечение провода точно соответствует 6 мм2 - использование большего или меньшего сечения нарушает герметичность и надёжность соединения
• После опрессовки осмотрите место соединения: гильза должна быть равномерно сплющена, без трещин и выступов
• Храните набор изолированных наконечников и гильз М-950-2 в сухом помещении - даже с лужением медь может окисляться при длительном воздействии влаги
• Не забывайте регулярно чистить матрицы инструмента СТК-01/WS-07 - грязь и остатки изоляции снижают качество опрессовки
• Если вы часто меняете тип соединений - этот набор идеально подойдёт как базовый, но для других сечений потребуются отдельные комплекты
