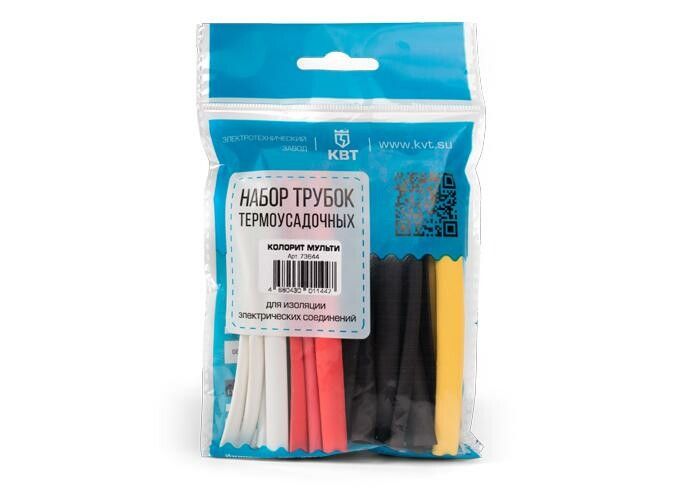

Набор термоусадочных трубок Колорит Мульти (КВТ) (нарезка 100мм) - 73644

Набор термоусадочных трубок КВТ - компактный набор готовых отрезков для быстрой изоляции и цветовой маркировки электрических соединений. Подходит для монтажа в условиях ограниченного пространства, особенно где важна надёжность и визуальная идентификация проводов. Артикул 73644, бренд КВТ.

Назначение и область применения

Набор термоусадочных трубок КВТ предназначен для изоляции и защиты от коррозии мест соединений проводов и кабелей. Также используется для цветовой маркировки - каждый цвет соответствует определённому типу цепи или потенциала. Применяются в электромонтаже, ремонте оборудования, сборке панелей управления, автомобильной и промышленной электронике.

Технические характеристики

• Тип изделия: Комплект термоусаживаемых трубок
• Коэффициент усадки: 2:1 - при нагреве диаметр уменьшается вдвое
• Диаметр до усадки: 3 мм
• Диаметр после усадки: 1 мм
• Материал: Полиолефин - устойчив к перегреву, не поддерживает горение, не содержит галогенов
• Температура монтажа: 80–110 C - достаточно обычного теплового фена
• Номинальное напряжение: 690 В - подходит для сетей до 690 В переменного тока
• Цвет: Чёрный, белый, красный, синий, жёлтый, зелёный - в одном наборе
• Длина каждого отрезка: 100 мм
• Нормативный документ: ТУ 2247-011-79523310-2006

Совместимость и монтаж

Трубки легко надеваются на провода до соединения. После скрутки или пайки - нагреваются равномерно до плотного прилегания. Для монтажа используют:

• Высокотемпературные строительные фены серии ТТ
• Пропановая горелка ПГ
• Портативные бутановые горелки марки «КВТ»

Не рекомендуется использовать открытый пламя без контроля - можно повредить материал. Усадка происходит за несколько секунд. Диаметр 3 мм до усадки позволяет надеть трубку даже на крупные соединения, а после усадки образуется плотная изоляция 1 мм.

Безопасность и стандарты

Материал полиолефин не выделяет токсичных веществ при нагреве и не распространяет горение. Соответствует требованиям ТУ 2247-011-79523310-2006. Напряжение 690 В обеспечивает безопасную работу в большинстве промышленных и бытовых систем. Галоген-free состав снижает риск образования едких паров при возгорании.

Преимущества

• Компактный набор - все часто используемые цвета в одной упаковке
• Высокая степень усадки (2:1) гарантирует плотное прилегание даже к неровным поверхностям
• Полиолефин сохраняет эластичность после усадки - не трескается при вибрации
• Чёткая цветовая маркировка ускоряет диагностику и обслуживание
• Подходят для розничной торговли - удобны для демонстрации и хранения

Ограничения применения

• Не предназначены для постоянного контакта с открытым огнем или сверхвысокими температурами выше 110 C
• Не рекомендуются для внешней установки под прямыми солнечными лучами - долгосрочное UV-воздействие может вызвать старение материала
• Не обеспечивают механическую защиту от ударов или перегибов - при необходимости дополнительно применяйте кабельные каналы или рукава
• Диаметр 1 мм после усадки слишком мал для многожильных кабелей с большим сечением - проверяйте совместимость с диаметром соединения до монтажа

Примеры использования

• Изоляция паяных соединений в печатных платах
• Цветовая маркировка фаз L/N/PE в распределительных щитках
• Защита клеммных соединений в автомобилях и мототехнике
• Изолирование проводов на станках, конвейерах, насосах
• Ремонт поврежденной изоляции на силовых кабелях

Практические советы

• Перед монтажом убедитесь, что место соединения сухое и свободно от острых краёв - они могут повредить стенки трубки
• Выбирая размер, помните: чем больше исходный диаметр (3 мм), тем толще станет изоляционный слой после усадки - это важно для повышенной безопасности
• Нагревайте равномерно, начиная с середины отрезка - так избежите пузырей и неравномерной усадки
• Для частого использования в мастерской - набор КВТ 73644 экономически выгоднее, чем покупка отдельных цветов
• Храните в сухом месте, избегайте перегрева и прямого света - срок службы более 10 лет при правильном использовании
