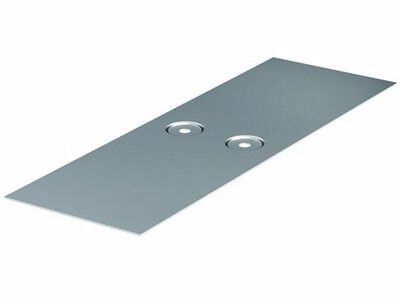

Накладка соединительная CGB для лотка осн. 600 DKC 37358 ДКС

Накладка соединительная для лотка основание 600 мм от DKC (ДКС), артикул 37358, предназначена для герметичного и прочного соединения секций кабельного лотка серии S5 Combitech, особенно при наличии неровного стыка. Изделие из оцинкованной нержавеющей стали обеспечивает долговечность и соответствие требованиям безопасности.

Назначение и область применения

Накладка соединительная для лотка основание 600 мм используется для закрытия и усиления стыков между двумя секциями кабельного лотка, когда cuts выполнены некачественно или требуется дополнительная жесткость соединения. Подходит для систем, где важна целостность трассы - например, в промышленных помещениях, на заводах, в распределительных пунктах, на объектах с повышенными требованиями к защите кабелей.

Технические характеристики

• Тип изделия: накладка соединительная
• Ширина: 600 мм - точно соответствует ширине лотка серии S5 Combitech
• Высота: 100 мм - совпадает с высотой бортика основания лотка
• Материал: нержавеющая сталь с оцинкованным покрытием
• Покрытие: непрерывное холодное цинкование по методу Сендзимира - повышает коррозионную стойкость
• Толщина материала: 1 мм - достаточна для механической прочности без избыточного веса
• Тип соединения: винтовой разъем - фиксация болтами через предварительно просверленные отверстия
• Огнестойкость: да - материал не поддерживает горение, сохраняет форму при температурном воздействии
• Цвет: серый - единообразный внешний вид с другими элементами системы S5 Combitech

Совместимость и монтаж

Накладка соединительная для лотка основание 600 мм совместима исключительно с кабельными лотками серии S5 Combitech той же ширины. Устанавливается поверх стыка двух лотков - внутренняя часть накладки плотно прилегает к верхним кромкам основания. Крепление осуществляется винтами через стандартные отверстия, расположенные по периметру. Для монтажа требуются обычные слесарные инструменты: отвертка или гаечный ключ. Не требует сварки или специальной подготовки поверхности.

Безопасность и стандарты

Изделие соответствует требованиям пожарной безопасности: материал не распространяет пламя и не выделяет токсичных веществ при нагреве. Оцинкованное покрытие по методу Сендзимира обеспечивает длительную защиту от коррозии даже в агрессивных средах. Соответствует нормам для промышленных кабельных систем, применяемых в России и странах ЕАЭС.

Преимущества

• Устраняет щели в стыках - снижает риск попадания пыли, влаги и мелкого мусора на кабели
• Усиливает жесткость соединения - предотвращает провисание и деформацию лотка при нагрузке
• Не требует замены всей секции - экономит время и материалы при ремонте или доработке трассы
• Сохраняет эстетику и целостность системы - визуально не отличается от остальных элементов S5 Combitech
• Стойкость к химическим и атмосферным воздействиям благодаря качественному цинкованию

Ограничения применения

• Подходит только для лотков шириной 600 мм - несовместима с другими размерами (400, 200, 100 мм)
• Не предназначена для компенсации значительных перепадов высоты или угловых соединений - для этого используются другие аксессуары
• Не рекомендуется использовать как самостоятельный элемент - всегда монтируется поверх уже установленных лотков
• Не подходит для наружной установки без дополнительной защиты от прямого UV-излучения - хотя цинк устойчив, долгосрочное воздействие солнца может снизить срок службы покрытия

Примеры использования

• Закрытие стыка после резки лотка на месте при монтаже в ограниченном пространстве
• Усиление соединения в зонах с вибрацией - например, рядом с насосами или компрессорами
• Ремонт старой трассы, где один участок был поврежден, а новый лоток имеет небольшую разницу в геометрии
• Применение в пищевой, фармацевтической и химической промышленности, где важно соблюдение чистоты и герметичности

Практические советы

• Перед установкой проверьте, что края лотка не имеют острых заусенец - они могут повредить кабели; при необходимости зачистите их
• Используйте винты того же типа, что и в базовой системе S5 Combitech - это гарантирует равномерное усилие затяжки
• При монтаже в сырых условиях дополнительно смажьте резьбу винтов антикоррозийной paste
• Не используйте эту накладку вместо переходников или уголков - она работает только на прямом стыке
• Если лоток отрезан слишком неровно, лучше подрезать его заново - накладка компенсирует лишь небольшие погрешности до 2–3 мм
