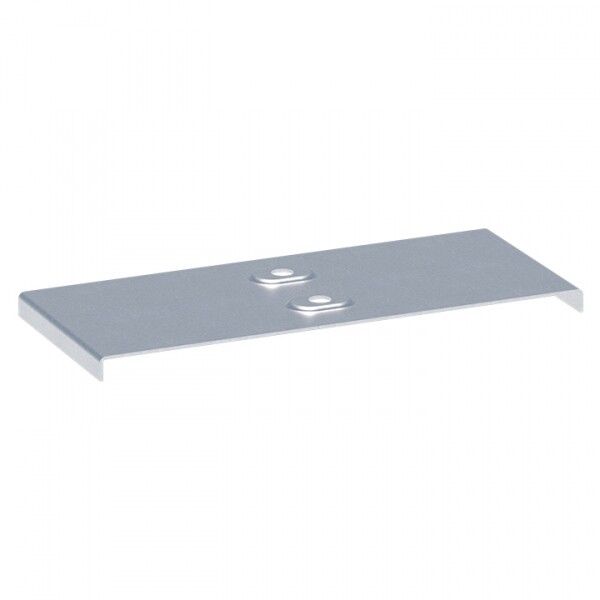

Накладка соединительная для крышки 600мм EKF nk60010

Накладка на крышку соединительная 600 мм от EKF - элемент системы EKF-Line, предназначен для надежного соединения крышек кабельных лотков шириной 600 мм. Изделие обеспечивает герметичное и прочное стыкование, упрощает сборку и защищает кабели от внешних воздействий.

Назначение и область применения

Накладка на крышку соединительная 600 мм используется исключительно для соединения крышек кабельных лотков шириной 600 мм. Применяется в системах EKF-Line для организации открытых кабельных трасс в помещениях и на объектах с высокой нагрузкой - например, в промышленных зонах, серверных, распределительных пунктах, на заводах и в транспортной инфраструктуре. Подходит как для силовых, так и для слаботочных сетей.

Технические характеристики

• Тип изделия: Накладка соединительная
• Ширина лотка: 600 мм - совместима только с лотками этой ширины
• Тип соединения: Винтовой разъем - фиксация болтами, позволяет регулировать натяжение и легко демонтировать
• Материал: Сталь
• Покрытие: Оцинковано по методу Сендзимира - равномерное, плотное цинковое покрытие, повышающее коррозионную стойкость
• Толщина материала: 0,8 мм - достаточна для жесткости, но не требует усиления при обычных нагрузках
• Форма исполнения: Уголковый соединитель - профиль соответствует изгибу крышки лотка
• Цвет: Серый - соответствует цветовой гамме всей серии EKF-Line
• Гарантийный срок: 36 месяцев

Совместимость и монтаж

Накладка на крышку соединительная 600 мм совместима только с крышками кабельных лотков EKF-Line шириной 600 мм. Не подходит для лотков других брендов или серий, даже если они имеют аналогичную ширину - из-за различий в форме кромок и расположении крепежных отверстий.

Монтаж выполняется вручную: накладка устанавливается поверх стыка двух крышек, фиксируется двумя винтами через предварительно просверленные отверстия. Для точного выравнивания рекомендуется использовать ключ с ограничителем момента - чтобы не перетянуть резьбу в тонком материале.

Безопасность и стандарты

Изделие изготовлено из стали с оцинкованным покрытием по методу Сендзимира, что соответствует требованиям ГОСТ 14918 и ISO 1461 по антикоррозийной защите. Материал не содержит токсичных компонентов, безопасен при эксплуатации в закрытых и открытых помещениях. Соответствует нормам пожаробезопасности для электротехнических изделий.

Преимущества

• Высокая механическая прочность благодаря толщине 0,8 мм и уголковому профилю
• Устойчивость к коррозии - оцинковка Сендзимира служит дольше, чем холодное цинкование
• Легкий и быстрый монтаж - не требуется сварка или специальные инструменты
• Совместимость с другими элементами серии EKF-Line - все детали рассчитаны на взаимную стыковку
• Долгий срок службы - гарантия 3 года при соблюдении условий эксплуатации

Ограничения применения

• Не применяется для лотков шириной менее или более 600 мм - не обеспечит герметичность
• Не подходит для наружной установки в условиях постоянного контакта с водой - хотя оцинковка устойчива, она не заменяет IP-защиту
• Не рекомендуется для сред с агрессивными химическими веществами (кислоты, щелочи) - металл не является нержавеющим
• Не предназначен для восприятия значительных весовых нагрузок - функция только соединения крышки, а не несущего элемента

Примеры использования

• Соединение крышек на лотках в цехе с конвейерной линией
• Запечатывание стыков между секциями кабельного лотка в серверной комнате
• Ремонт участка трассы после модернизации - замена поврежденной части крышки с сохранением целостности системы
• Обустройство кабельных путей в распределительном устройстве подстанции

Практические советы

• Перед монтажом проверьте, что кромки крышек лотка ровные - деформация снижает качество соединения
• Используйте винты того же типа, что и в оригинальной системе EKF-Line - отличаются длина, шаг резьбы и головка
• При необходимости частой разборки смажьте резьбу винтов графитовой смазкой - продлит срок службы и упростит обслуживание
• Если лоток установлен в местах с вибрацией, дополнительно затяните винты после первых 2–3 недель работы
• Артикул nk60010 - единственный подходящий вариант для 600-миллиметровых крышек в серии EKF-Line; другие артикулы не совместимы
