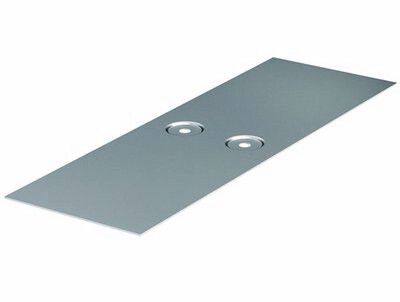

Накладка соединительная CGB для лотка осн. 500 DKC 37357 ДКС

Накладка соединительная для лотка основание 500 мм от DKC (ДКС), артикул 37357, предназначена для герметичного и прочного соединения секций кабельного лотка серии S5 Combitech, особенно когда стык получился неровным после резки. Эта накладка обеспечивает механическую устойчивость и сохраняет целостность кабельной трассы.

Назначение и область применения

Накладка соединительная для лотка основание 500 мм используется для закрытия и усиления стыков между двумя секциями кабельного лотка шириной 500 мм. Особенно актуальна, если лоток был отрезан некачественно - накладка перекрывает зазор, предотвращает попадание пыли и влаги, а также повышает жесткость всей конструкции. Подходит для внутренних и частично наружных установок в помещениях с умеренным климатом. Чаще всего применяется в системах прокладки кабелей на заводах, в офисных комплексах, транспортных терминалах и объектах энергетики.

Технические характеристики

• Ширина: 500 мм - соответствует стандартному размеру основания лотка серии S5 Combitech;
• Высота: 100 мм - обеспечивает достаточную защиту кабелей и совместимость с профилем лотка;
• Материал: нержавеющая сталь с оцинкованным покрытием - защищает от коррозии, продлевает срок службы;
• Покрытие: непрерывное холодное цинкование по методу Сендзимира - равномерный слой цинка, устойчивый к механическим повреждениям;
• Толщина материала: 1 мм - оптимальная для жесткости без избыточного веса;
• Тип соединения: винтовой разъем - позволяет легко фиксировать накладку болтами без сварки;
• Климатическое исполнение: УХЛ2 - рассчитана на работу при температуре от −40 C до +40 C, в условиях повышенной влажности;
• Огнестойкость: да - не поддерживает горение, соответствует требованиям пожарной безопасности;
• Цвет: серый - единый внешний вид с другими элементами системы S5 Combitech.

Совместимость и монтаж

Накладка соединительная для лотка основание 500 мм совместима исключительно с кабельными лотками серии S5 Combitech шириной 500 мм. Для монтажа требуется минимум два самонарезающих винта (не входят в комплект) - они фиксируют накладку снизу и сверху стыка. Монтировать можно как на готовую трассу, так и во время сборки. Рекомендуется использовать винты с плоской головкой и шайбой для равномерного распределения нагрузки. Не требует сварки, что снижает риск деформации металла и ускоряет работы.

Безопасность и стандарты

Изделие соответствует требованиям пожарной безопасности благодаря огнестойкому материалу. Климатическое исполнение УХЛ2 подтверждает соответствие ГОСТ 15150. Оцинкование по методу Сендзимира соответствует нормам на антикоррозийную защиту. Сертификаты качества доступны у производителя DKC (ДКС).

Преимущества

• Обеспечивает герметичность стыка даже при неровном срезе лотка - решает проблему, которую нельзя устранить просто подгонкой;
• Не требует сварочных работ - экономит время и снижает риски повреждения покрытия;
• Увеличивает жесткость всей кабельной трассы - снижает прогиб и вибрацию в длинных участках;
• Защита от коррозии - долговечность выше, чем у обычных оцинкованных изделий;
• Совместима с существующей системой S5 Combitech - не нуждается в замене других элементов.

Ограничения применения

• Подходит только для лотков шириной 500 мм - не может использоваться с другими размерами;
• Не предназначена для наружных установок под открытым небом - хотя имеет УХЛ2, она не защищена от постоянного воздействия осадков и УФ-излучения;
• Не является самостоятельным элементом - должна применяться только как дополнение к уже установленным лоткам;
• Не рекомендуется для сред с агрессивными химическими веществами - оцинкованное покрытие может разрушаться при контакте с кислотами или щелочами.

Примеры использования

• Закрытие стыка двух отрезанных лотков на производственной линии, где точность резки недостаточна;
• Усиление места перехода между вертикальным и горизонтальным участком кабельной трассы;
• Ремонт старой трассы - восстановление целостности стыка без замены всего лотка;
• Прокладка кабелей в технологических коридорах с высокой запыленностью - накладка препятствует проникновению пыли в каналы.

Практические советы

• Перед установкой проверьте, чтобы кромки лотка были свободны от острых заусенцев - они могут повредить изоляцию кабелей при контакте с накладкой;
• Используйте винты с классом прочности не ниже 8.8 - это обеспечит надежное крепление при вибрациях;
• Если лоток смонтирован в помещении с высокой влажностью, дополнительно обработайте место крепления противокоррозийной смазкой;
• Не затягивайте винты слишком сильно - это может вызвать деформацию тонкого металла (1 мм);
• Эта накладка - часть системы S5 Combitech; для максимальной совместимости используйте другие аксессуары этой же серии.
