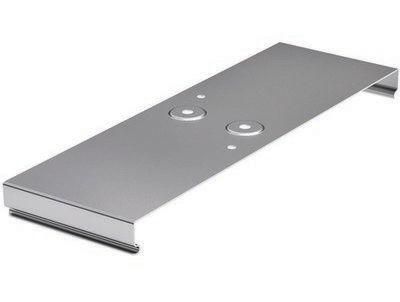

Накладка соединительная CGC для крышки осн. 80 гор. оцинк. DKC 37391HDZ ДКС

Накладка соединительная для крышки основания 80 горячеоцинкованная от DKC (ДКС), артикул 37391hdz, предназначена для надежного соединения крышек лотков шириной 80 мм при нестандартном раскрое. Применяется в системах S5 Combitech с использованием винтовых разъемов.

Назначение и область применения

Накладка соединительная для крышки основания 80 горячеоцинкованная используется для соединения двух частей крышки лотка, когда они были отрезаны неровно или требуют дополнительной жесткости на стыке. Обеспечивает механическую прочность и герметичность соединения без сварки. Подходит для установки в электроустановках, где требуется быстрый и надежный монтаж - например, на производствах, в лабораториях, на объектах с высокой влажностью или агрессивной средой.

Технические характеристики

• Материал: сталь
• Толщина материала: 1 мм
• Защитное покрытие: горячее цинкование (гальванопокрытие методом погружения)
• Цвет: серый
• Тип соединения: винтовой разъем
• Совместимая толщина проволоки: 2,5 мм
• Совместимая высота лотка: 100 мм
• Климатическое исполнение: УХЛ(1,5) - допускает работу при температуре от −40 C до +40 C и повышенной влажности
• Тип шарнирного соединения: да - позволяет гибко адаптироваться к изгибам крышки
• Совместимость с лотками: да - совпадает с профилем лотков S5 Combitech

Совместимость и монтаж

Накладка соединительная для крышки основания 80 горячеоцинкованная совместима исключительно с лотками серии S5 Combitech от DKC (ДКС) шириной 80 мм и высотой 100 мм. Монтируется на стык крышек с помощью винтового разъема - фиксируется двумя болтами через предварительно просверленные отверстия. Шарнирное устройство обеспечивает свободную регулировку положения накладки при сборке. Для монтажа необходимы стандартные инструменты: отвертка или ключ на 5,5 мм. Не требует сварки или пайки.

Безопасность и стандарты

Изделие соответствует требованиям климатического исполнения УХЛ(1,5) ГОСТ 15150. Горячее цинкование повышает долговечность в соответствии с ISO 1461. Соответствует нормам безопасности для электромонтажных систем в помещениях с повышенной влажностью и агрессивными средами.

Преимущества

• Высокая коррозионная стойкость благодаря слою цинка, полученному методом горячего погружения - защищает металл от ржавчины даже при постоянном контакте с влагой
• Шарнирное соединение позволяет легко выравнивать накладку при перепадах поверхности крышки
• Не требует специального оборудования для монтажа - достаточно обычного инструмента
• Сохраняет целостность системы лотков без необходимости замены всей секции
• Поддерживает электрическую связь между элементами лотка при правильном заземлении

Ограничения применения

• Не применяется для лотков других серий или ширин, кроме 80 мм
• Не рекомендовано использование в средах с постоянным воздействием кислот, щелочей или хлора - цинковое покрытие может разрушаться при длительном контакте
• Не предназначен для нагрузок выше механической фиксации - не воспринимает вес кабельных пучков
• Работает только с проволокой толщиной 2,5 мм; более толстые или тонкие провода не обеспечивают надежного контакта

Примеры использования

• Соединение крышек лотков после резки на месте монтажа, чтобы избежать зазоров
• Ремонт поврежденных участков крышки без замены всего лотка
• Установка в пищевой промышленности, где требуется частая мойка оборудования
• Применение в подземных кабельных каналах с высокой влажностью
• Фиксация крышек на конвейерах, станциях автоматизации, вентиляционных шахтах

Практические советы

• Перед монтажом проверьте, что края крышки лотка плотно прилегают друг к другу - накладка компенсирует лишь небольшие неровности
• Используйте болты с плоской головкой и шайбой, чтобы равномерно распределить усилие и не деформировать сталь
• При работе в агрессивной среде периодически осматривайте место соединения - при появлении белого налета на цинке (коррозии) рекомендуется обработка антикоррозийным составом
• Не используйте накладку как опору для кабелей - она не рассчитана на вертикальные нагрузки
• Артикул 37391hdz - единственный подходящий вариант для лотков S5 Combitech шириной 80 мм; другие модели не взаимозаменяемы
