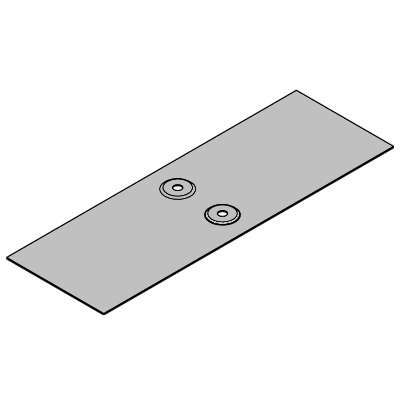

Накладка соединительная CGB для лотка осн. 100 гор. оцинк DKC 37352HDZ ДКС

Накладка CGB для лотка основание 100 мм, горячеоцинкованная — элемент соединения стыков лотков S5 Combitech, обеспечивающий герметичность и механическую прочность при монтаже. Бренд DKC (ДКС) предлагает эту модель с артикулом 37352hdz для систем кабельной трассировки в сложных условиях.

Назначение и область применения

Накладка CGB используется для соединения двух участков лотка S5 Combitech шириной 100 мм, особенно когда края лотков отрезаны неровно. Она компенсирует зазоры, сохраняет целостность кабельного пути и предотвращает провисание. Применяется в промышленных объектах, где важна надёжность кабельной трассы: на заводах, в энергообъектах, в помещениях с высокой влажностью или агрессивной средой.

Технические характеристики

• Высота лотка: 100 мм — совместима с лотками S5 Combitech этой же высоты;
• Материал: сталь с толщиной 1 мм — обеспечивает жёсткость и долговечность;
• Защитное покрытие: горячее цинкование — гальванопокрытие методом погружения, повышает коррозионную стойкость;
• Тип соединения: винтовой разъём — позволяет фиксировать накладку болтами без сварки;
• Нержавеющая сталь: да — все крепёжные элементы выполнены из нержавеющей стали, исключают ржавчину;
• Поворотный механизм: да — позволяет регулировать угол установки накладки для точного совмещения с лотком;
• Огнестойкость: да — соответствует требованиям к материалам, используемым в кабельных системах в зонах с риском возгорания;
• Климатическое исполнение: УХЛ(1,5) — рассчитана на работу при температуре от −40 °C до +40 °C и влажности до 98 %;
• Цвет: серый — единообразный внешний вид с другими элементами серии S5 Combitech.

Совместимость и монтаж

Накладка CGB совместима только с лотками S5 Combitech шириной 100 мм. Для монтажа требуется доступ к внутренней стороне стыка. Крепление выполняется через винтовые соединения — используются саморезы или болты, входящие в комплект. Поворотный механизм позволяет адаптировать положение накладки под углом до ±15°, что удобно при монтаже на криволинейных участках. Не требует сварки или клепки — сборка осуществляется инструментом за несколько минут.

Безопасность и стандарты

Изделие соответствует требованиям безопасности для кабельных систем в промышленных условиях. Огнестойкость подтверждает возможность применения в зонах с повышенным пожарным риском. Горячее цинкование соответствует ГОСТ 14771-76, обеспечивая срок службы более 20 лет в агрессивной среде. Климатическое исполнение УХЛ(1,5) гарантирует работоспособность в холодных и влажных регионах России и стран СНГ.

Преимущества

• Не требует сварки — снижает время монтажа и исключает деформацию металла;
• Крепления из нержавеющей стали — не ржавеют, не требуют замены;
• Поворотный механизм — упрощает выравнивание стыков при неточном резе лотков;
• Горячее цинкование — в 3–5 раз увеличивает срок службы по сравнению с гальванизацией методом электроосаждения;
• Совместимость с серией S5 Combitech — легко интегрируется в существующие системы без переделок.

Ограничения применения

• Подходит только для лотков S5 Combitech шириной 100 мм — несовместима с другими моделями или размерами;
• Не предназначена для наружной установки без защиты от прямых осадков — хотя покрытие устойчиво, длительное воздействие воды в сочетании с грязью может снизить эффективность;
• Не рекомендуется использовать в местах с постоянными ударными нагрузками — например, рядом с движущимся оборудованием, где возможны механические сотрясения;
• Работает только в составе закрытой кабельной системы — не является самостоятельным элементом трассы.

Примеры использования

• Соединение двух частей лотка после резки на месте при прокладке кабелей в цехе металлургического комбината;
• Замена повреждённого участка лотка в подвале с высокой влажностью и солевым туманом;
• Формирование ответвлений в распределительных щитовых на тепловых станциях;
• Обустройство кабельных путей в пищевых производствах, где необходима легкая очистка и устойчивость к моющим средствам.

Практические советы

• Перед монтажом проверьте, чтобы кромки лотка были ровными — даже при наличии поворотного механизма большие перепады (>3 мм) затруднят плотное прилегание;
• Используйте только болты и гайки из комплекта — они уже подобраны по размеру и материалу; использование других крепежей может нарушить герметичность;
• При работе в сырых помещениях периодически проверяйте состояние винтов — хотя они нержавеющие, возможно скопление оксидов на поверхности;
• Для быстрого обслуживания запасайте накладки CGB в том же цвете и исполнении — это упростит замену без визуального диссонанса;
• Не применяйте для лотков с другим профилем — даже если ширина совпадает, форма крепёжных площадок может отличаться.
