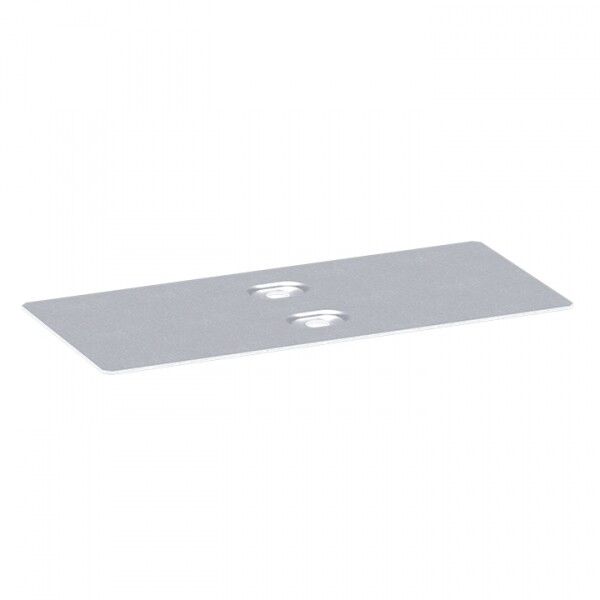

Накладка соединительная -Line PROxima 100 мм EKF no10010

Накладка на основание соединительная 100 мм от EKF - элемент системы EKF-Line, предназначен для надежного соединения участков кабельных лотков шириной 100 мм. Изделие выполнено из оцинкованной стали и обеспечивает прочную, долговечную стыковку без сварки.

Назначение и область применения

Накладка на основание соединительная 100 мм используется для соединения двух секций кабельного лотка в одну непрерывную трассу. Применяется в системах EKF-Line для прокладки силовых и слаботочных кабелей в помещениях и на объектах с высокой механической нагрузкой - например, на заводах, в распределительных пунктах, серверных, торговых центрах и жилых комплексах. Подходит как для перфорированных, так и для неперфорированных лотков с крышкой или без нее.

Технические характеристики

• Ширина лотка: 100 мм - совместима с лотками этой же ширины из серии EKF-Line
• Тип соединения: винтовой разъем - позволяет собирать и разбирать соединение без сварки, используя болты и гайки
• Материал: сталь толщиной 0,8 мм - обеспечивает достаточную жесткость при минимальном весе
• Покрытие: оцинковано по методу Сендзимира - устойчиво к коррозии, сохраняет целостность даже при повреждении поверхности
• Форма исполнения: уголковый соединитель - фиксирует лотки по боковым стенкам, сохраняя плоскую верхнюю поверхность
• Цвет: серый - соответствует цветовой гамме всей серии EKF-Line
• Гарантийный срок: 36 месяцев - подтверждает долговечность материалов и технологии производства

Совместимость и монтаж

Накладка на основание соединительная 100 мм совместима исключительно с кабельными лотками серии EKF-Line шириной 100 мм. Для установки требуется выровнять торцы лотков, совместить отверстия и закрутить винты через предварительно подготовленные проушины. Монтаж выполняется обычным набором инструментов: отвертка или гаечный ключ. Соединение не требует сварки, что снижает время работы и риск деформации металла.

Безопасность и стандарты

Изделие изготовлено из стали, соответствующей требованиям ГОСТ по качеству покрытия и механической прочности. Оцинковка по методу Сендзимира гарантирует соответствие нормам по защите от коррозии в условиях повышенной влажности. Накладка не содержит токсичных компонентов и безопасна при работе вблизи электрооборудования.

Преимущества

• Не требует сварки - экономит время и снижает риски при монтаже
• Высокая коррозионная стойкость благодаря цинковому покрытию Сендзимира - продлевает срок службы
• Жесткая конструкция - не прогибается под весом кабелей и не теряет форму при сборке
• Совместимость с другими элементами EKF-Line - позволяет использовать единую систему без адаптеров
• Легко заменяема - при необходимости можно демонтировать и заменить без разбора всей трассы

Ограничения применения

• Не применяется для лотков других производителей - несовместима с форматами, отличными от EKF-Line
• Не рекомендуется для внешней установки без защиты от прямого воздействия осадков - хотя покрытие устойчиво, длительное намокание может снизить срок службы
• Подходит только для лотков шириной 100 мм - нельзя использовать с 50 мм, 150 мм и другими размерами
• Не является несущим элементом - не рассчитана на восприятие значительных сосредоточенных нагрузок выше массы кабеля

Примеры использования

• Соединение двух участков лотка в длинную трассу на производстве
• Переход между горизонтальным и вертикальным направлениями в коммуникационных шахтах
• Замена поврежденного участка лотка без замены всей системы
• Обустройство кабельных путей в офисных зонах с частыми изменениями конфигурации

Практические советы

• Перед монтажом проверьте, чтобы торцы лотков были ровными - неровности снижают плотность соединения
• Используйте болты и гайки того же класса прочности, которые указаны в документации EKF - не заменяйте саморезами
• При использовании в сырых помещениях дополнительно смажьте резьбу антикоррозийной paste
• Убедитесь, что посадочный диаметр отверстий совпадает с диаметром винтов - в противном случае соединение будет люфтить
• При сборке трассы с несколькими соединителями начните с одного конца и двигайтесь последовательно - это минимизирует перекосы
