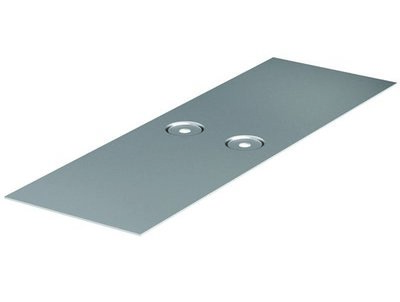

Накладка соединительная 80мм CGB для основания лотка цинк-ламельная (аналог горячеоцинкованный) - 37351HDZL ДКС

Накладка соединительная 80 мм CGB для лотка цинк-ламельная (аналог горячеоцинкованный) от DKC предназначена для герметизации и усиления стыков лотков системы S5 Combitech. Устанавливается поверх места соединения, компенсирует неровный рез и повышает надёжность кабельной трассы. Артикул 37351hdzl совместим с лотками шириной 80 мм.

Назначение и область применения

Накладка соединительная 80 мм CGB используется для закрытия зазора между двумя отрезанными участками лотка, особенно когда срез выполнен некачественно - с перепадами или щелями. Она предотвращает попадание пыли, влаги и механических воздействий на кабели внутри лотка. Также служит для дополнительного укрепления стыка, снижая риск деформации при нагрузках. Подходит для систем S5 Combitech с цинк-ламельным покрытием. Применяется в помещениях, каналах, туннелях, на производствах, где требуется защищённая и долговечная кабельная трасса.

Технические характеристики

• Тип: Соединительная накладка на стык основания лотка
• Ширина: 80 мм - точно соответствует ширине лотков S5 Combitech
• Габариты: 100×80×100 мм - позволяет перекрывать стык с запасом по длине
• Материал: Нержавеющая сталь - устойчивость к коррозии, повышенная жёсткость
• Покрытие: Цинк-ламель - сложное антикоррозионное покрытие на базе магниевой смолы с частицами алюминия и цинка, обеспечивающее защиту уровня горячеоцинкованного слоя
• Цвет: Светло-серый - единообразный внешний вид с другими элементами системы
• Тип соединения: Винтовое - фиксация через два или более винта (винты в комплект не входят)
• Тип шарнирного соединения: Да - гибкая форма позволяет адаптироваться к небольшим изгибам лотка
• Огнестойкость: Да - сохраняет целостность при температурном воздействии, не поддерживает горение

Совместимость и монтаж

Накладка 37351hdzl совместима исключительно с лотками S5 Combitech шириной 80 мм. Для установки необходимо выровнять торцы лотков, поместить накладку сверху на стык и закрутить винты M4–M5 (по одному с каждой стороны). Шарнирная конструкция позволяет легко согнуть накладку при необходимости, например, при работе с лотком, имеющим небольшую кривизну. Монтаж выполняется после окончательной сборки трассы. Не требует сварки или клея. Крепление винтами даёт возможность демонтажа при обслуживании.

Безопасность и стандарты

Изделие соответствует требованиям безопасности для кабельных систем в промышленных условиях. Огнестойкость подтверждает способность сохранять функциональность при краткосрочном нагреве до 900 C. Покрытие цинк-ламель прошло тестирование на коррозионную стойкость и эквивалентно по защите классическому горячему цинкованию. Электрохимическая защита препятствует развитию коррозии даже при микроскопических повреждениях покрытия.

Преимущества

• Устраняет проблемы с неровными срезами лотков - экономит время на доработке
• Заменяет необходимость замены всего участка лотка при малых дефектах
• Высокая прочность материала - нержавеющая сталь не деформируется под весом кабелей
• Антикоррозионное покрытие цинк-ламель работает дольше обычного порошкового покрытия
• Поддерживает IP-защиту всей трассы благодаря плотному прилеганию
• Не проводит ток - безопасно при наличии силовых кабелей рядом

Ограничения применения

• Не для лотков других серий или ширин - не подходит для 100/150/200 мм
• Требуется точное соответствие типа лотка - только S5 Combitech с цинк-ламельным покрытием
• Не рекомендуется использовать в качестве самостоятельного элемента - всегда монтируется на уже установленный стык
• Не предназначен для наружной эксплуатации под прямыми осадками - хотя покрытие устойчиво, длительное намокание может снизить срок службы
• Фиксация возможна только с помощью винтов - без них накладка не будет удерживать

Примеры использования

• На заводе: стык двух секций лотка после резки болгаркой - накладка закрывает щель и защищает кабели от металлической стружки
• В распределительной будке: усиление соединения там, где лоток проходит через стену и имеет небольшой перекос
• В тоннеле метро: восстановление целостности трассы после ремонта трубопровода, где пришлось отрезать часть лотка
• На объекте с частыми вибрациями: накладка дополнительно фиксирует стык, чтобы кабели не терлись о острые кромки

Практические советы

• Перед установкой проверьте, что внутренняя сторона лотка не имеет острых заусенцев - они могут повредить изоляцию кабелей
• Выбирайте винты подходящего размера (M4/M5) и длины так, чтобы они не задевали кабели внутри лотка - оптимально 8–12 мм
• Если планируете много таких стыков - заказывайте сразу несколько накладок: одинаковое покрытие важно для эстетики и равномерной коррозионной защиты
• Не используйте эту накладку вместо угловых или переходных деталей - она работает только на прямом стыке
• Проверяйте наличие цинк-ламельного покрытия на самих лотках - если лоток другого типа (например, порошковое покрытие), то сочетание может вызвать гальванопара
