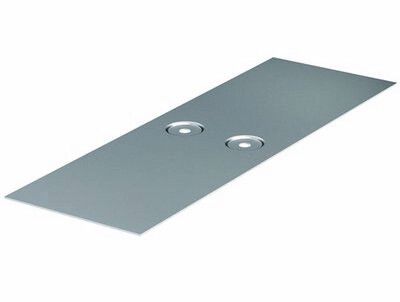

Накладка соединительная CGB для лотка осн. 50 DKC 37350 ДКС

Накладка соединительная для лотка основание 50 от DKC (ДКС), артикул 37350, предназначена для герметичного и прочного соединения участков лотков системы S5 Combitech, особенно там, где требуется закрыть неровный стык или дополнительно усилить соединение.

Назначение и область применения

Накладка соединительная для лотка основание 50 используется для перекрытия стыков между двумя отрезками лотков шириной 50 мм. Особенно актуальна, когда лоток был отрезан некачественно - накладка маскирует зазор и восстанавливает целостность кабельной трассы. Также служит для усиления механической жесткости места соединения. Подходит для внутренней прокладки кабелей в помещениях с умеренным климатом - например, в офисах, производственных цехах, на объектах энергетики и автоматизации.

Технические характеристики

• Тип изделия: накладка соединительная для стыка основания лотка
• Ширина лотка: 50 мм - совместима исключительно с лотками этой ширины из серии S5 Combitech
• Высота лотка: 100 мм - соответствует стандартному профилю системы
• Материал: нержавеющая сталь с оцинкованным покрытием
• Покрытие: непрерывное холодное цинкование по технологии Сендзимира - обеспечивает долгую защиту от коррозии
• Толщина материала: 1 мм - достаточна для жесткости, но сохраняет легкость
• Климатическое исполнение: УХЛ2 - допустимо использование в помещениях с температурой от −40 C до +40 C и повышенной влажностью
• Цвет: серый - соответствует цветовой гамме всей серии S5 Combitech
• Тип соединения: винтовое - фиксируется саморезами через предварительно просверленные отверстия
• Тип шарнирного соединения: да - позволяет компенсировать небольшие углы изгиба трассы без потери герметичности

Совместимость и монтаж

Накладка совместима только с лотками основания шириной 50 мм из серии S5 Combitech. Для установки необходимо:

• выровнять торцы двух лотков;
• приложить накладку сверху на стык;
• закрепить её винтами (не входят в комплект) через предусмотренные отверстия;
• следить за равномерным прижатием - чтобы не деформировался профиль лотка.

Не рекомендуется использовать с другими системами лотков - даже аналогичной ширины - из-за отличий в форме профиля и расположении крепежных отверстий.

Безопасность и стандарты

Изделие соответствует требованиям к электроустановкам для прокладки кабелей в условиях УХЛ2. Материал - оцинкованная сталь - не выделяет токсичных веществ при нагреве. Соответствует нормам безопасности при работе с силовыми и слаботочными сетями.

Преимущества

• Защищает от попадания пыли и влаги в стык - повышает срок службы кабелей
• Обеспечивает механическую прочность соединения - снижает риск расхождения лотков при нагрузках
• Экономит время на доработке лотков - не требует точной резки или подгонки
• Сохраняет эстетический вид трассы - скрывает неровности без дополнительных элементов
• Поддерживает единый дизайн всей системы S5 Combitech

Ограничения применения

• Не предназначен для наружной эксплуатации - не имеет IP-защиты
• Не работает с лотками других ширин - даже 48 или 52 мм
• Не заменяет основную соединительную планку - используется только как дополнение к уже установленному стыку
• Не рассчитана на высокие ударные нагрузки - не следует применять в зонах с частыми вибрациями без дополнительной фиксации

Примеры использования

• Закрытие стыка после резки лотка болгаркой при изменении направления трассы
• Усиление соединения в местах перехода между горизонтальным и вертикальным участком
• Фиксация лотков на старых конструкциях, где поверхность не идеально плоская
• Применение в цехах с периодической мойкой оборудования - благодаря антикоррозийному покрытию

Практические советы

• Перед установкой проверьте, что торцы лотков находятся на одном уровне - иначе накладка будет перекашиваться
• Используйте саморезы с подходящей длиной - не более 8–10 мм, чтобы не задеть кабели внутри лотка
• Если стык слишком большой (>3 мм), лучше подрезать лотки заново - накладка не компенсирует значительные зазоры
• При монтаже в сыром помещении - используйте антивибрационные прокладки под винты для продления срока службы
• Артикул 37350 - всегда заказывайте в паре с лотками S5 Combitech, чтобы гарантировать совместимость
