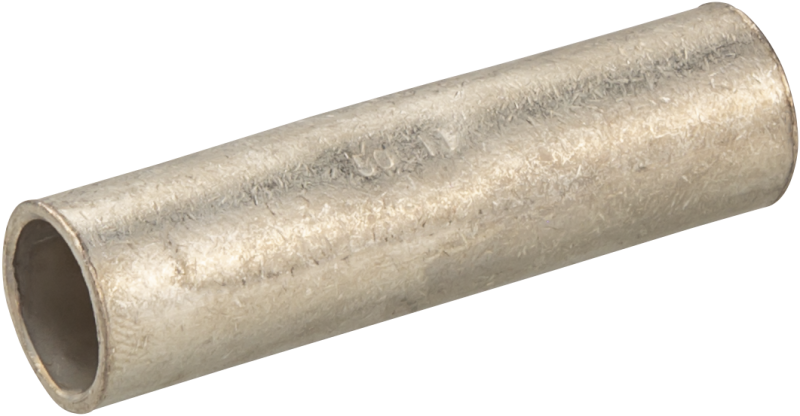

Наконечник 80 239 NET-ГМЛ-70 гильза медная луженая (уп.25шт) Navigator 80239

Наконечник 80 239 NET-ГМЛ-70 от Navigator - медная луженая гильза для надежного соединения провода с зажимом, упакован в комплект из 25 штук. Подходит для работ с многожильными проводами сечением до 70 мм2, особенно там, где важна долговечность контакта и защита от окисления.

Назначение и область применения

Наконечник 80 239 NET-ГМЛ-70 используется для подготовки концов многожильных медных проводов к подключению в клеммниках, болтовых соединениях и других контактных узлах. Луженая поверхность снижает риск окисления, что особенно важно во влажной среде или при частой смене нагрузок. Применяется в силовой электротехнике: распределительных щитах, пультах управления, промышленном оборудовании, системах автоматизации.

Технические характеристики

• Тип: гильза, односторонняя
• Материал: медь, луженая поверхность
• Сечение провода: 70 мм2
• Длина гильзы: 45 мм
• Внутренний диаметр гильзы: соответствует стандартному сечению 70 мм2
• Упаковка: 25 штук
• Артикул: 80239
• Серия: NET-ГМЛ
• Производитель: Navigator

Совместимость и монтаж

Наконечник 80 239 NET-ГМЛ-70 совместим с болтовыми зажимами, рассчитанными на кабель сечением 70 мм2. Для установки используйте пресс-клещи с матрицей, подходящей под гильзу типа ГМЛ. Не допускается использование плоскогубцев - это повредит форму гильзы и снизит качество контакта. Перед опрессовкой зачистите провод на длину гильзы, удалите изоляцию равномерно, чтобы не перебить жилы. После опрессовки проверьте прочность соединения легким растяжением.

Преимущества

• Луженая поверхность предотвращает окисление меди, продлевая срок службы контакта
• Высокая теплопроводность меди обеспечивает минимальные потери при передаче тока
• Стандартная форма гильзы гарантирует плотный контакт с любыми клеммами, соответствующими ГОСТ
• Упаковка по 25 штук удобна для командной работы и хранения на объекте

Ограничения применения

• Не предназначен для одножильных проводов - возможен разрыв жил при деформации
• Работает только с медными проводами; несовместим с алюминием
• Не рекомендован для постоянного воздействия температур выше +105 C
• Не является изолированным изделием - после монтажа требуется дополнительная изоляция соединения

Примеры использования

• Подключение мощных двигателей в цепях переменного тока
• Заземление и зануление в распределительных щитах
• Соединение кабеля с клеммной колодкой на станках ЧПУ
• Монтаж силовых цепей в конвейерных системах

Практические советы

• Перед закупкой убедитесь, что диаметр вашего болта или клеммы позволяет поместить гильзу - внутренний диаметр гильзы рассчитан под стандартные клеммы для 70 мм2
• Используйте только пресс-клещи с правильным профилем - для гильз NET-ГМЛ нужна матрица “C” или “GML”
• Храните наконечники в сухом месте - даже луженые элементы могут терять защитные свойства при длительном воздействии влаги
• При работе в условиях повышенной влажности дополнительно смазывайте место соединения антикоррозийной пастой
• Этот наконечник - часть серии NET-ГМЛ от Navigator, которая стандартизована для промышленного использования; замена другими моделями требует проверки совпадения геометрии и сечения
