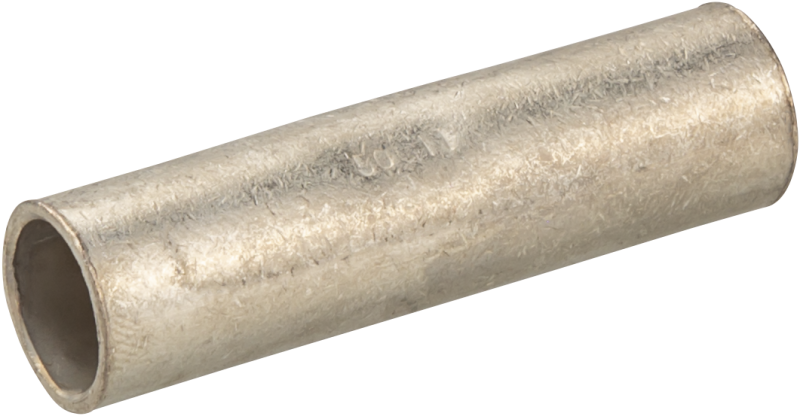

Наконечник 80 244 NET-ГМЛ-240 гильза медная луженая (уп.5шт) Navigator 80244

Наконечник Navigator 80244 NET-ГМЛ-240 - медная луженая гильза для надежного соединения провода сечением до 240 мм2 с болтовыми зажимами. Подходит для силовых цепей в распределительных щитах, трансформаторах и промышленном оборудовании.

Назначение и область применения

Наконечник Navigator 80244 NET-ГМЛ-240 предназначен для оконцевания одножильных и многожильных медных проводов. Обеспечивает прочный и долговечный контакт при подключении к клеммам, шинам и зажимам. Применяется в электроустановках напряжением до 1 кВ, где требуется высокая механическая устойчивость и минимальное переходное сопротивление - например, на вводах в щиты, в кабельных ответвлениях, на шинах распределительных устройств.

Технические характеристики

• Тип: гильзовый наконечник
• Материал гильзы: медь, луженая поверхность
• Сечение провода: 240 мм2
• Диаметр отверстия под болт: 80 мм
• Упаковка: 5 штук
• Серия: NET-ГМЛ

Лужение повышает коррозионную стойкость и улучшает паяемость, что особенно важно во влажной среде или при длительной эксплуатации.

Совместимость и монтаж

Наконечник Navigator 80244 NET-ГМЛ-240 совместим с болтами и зажимами, имеющими диаметр отверстия 80 мм. Для установки используется опрессовка специальным инструментом - клещами с матрицей под размер 240 мм2. Убедитесь, что инструмент рассчитан на толщину стенки гильзы и обеспечивает равномерное деформирование без трещин. После опрессовки проверьте герметичность соединения: провод не должен выскальзывать из гильзы при легком усилии.

Преимущества

• Высокая электропроводность меди снижает потери энергии и нагрев контакта
• Луженая поверхность защищает от окисления, продлевая срок службы
• Стандартная форма гильзы обеспечивает совместимость с большинством промышленных клемм
• Упаковка по 5 штук удобна для монтажных бригад - не требует закупки больших партий

Ограничения применения

Не применяется для алюминиевых проводов - материал гильзы несовместим с алюминием, возможна гальванопара и быстрый выход из строя. Не рекомендован для частых вибраций без дополнительной фиксации. Диаметр отверстия 80 мм соответствует крупным болтам M24–M30; не подходит для малогабаритных клемм.

Примеры использования

• Подключение входного кабеля 240 мм2 к главной шине в распределительном щите
• Формирование выводов от трансформатора к автоматическому выключателю
• Заземление оборудования через медную шину с болтовым креплением
• Соединение кабелей в ячейках КРУ и КРУЭ

Практические советы

• Перед монтажом удалите изоляцию точно на длину гильзы - лишняя изоляция внутри ухудшает контакт
• Используйте только подходящий инструмент для опрессовки: некорректное давление вызывает перегрев или плохую фиксацию
• Проверяйте соответствие диаметра болта и отверстия - 80 мм не всегда означает M24, иногда это M27 или M30
• Храните в сухом месте: хотя лужение защищает, длительное воздействие влаги может привести к появлению белого налета
• При замене старого наконечника - осмотрите состояние гильзы: если есть трещины или следы перегрева - замените даже при внешней целостности
