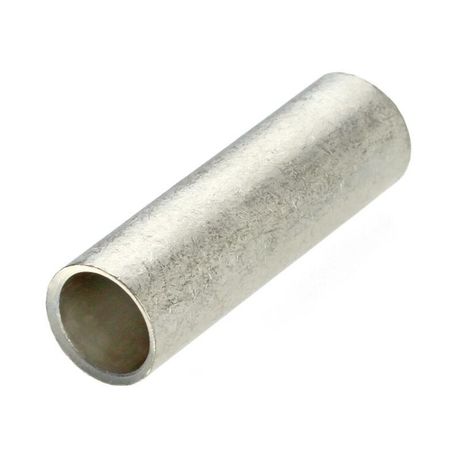

Гильза кабельная ГМЛ 25-7 - 86988 КВТ

Гильза кабельная медная луженая ГМЛ 25-7 (100 шт/упак) от бренда КВТ предназначена для надёжного стыкового соединения медных кабелей методом опрессовки. Подходит для работы в сетях до 10 кВ, особенно эффективна при использовании с инструментом и матрицами КВТ.

Назначение и область применения

Гильза ГМЛ 25-7 используется для создания прочного электрического контакта между двумя концами медного кабеля или провода. Применяется там, где требуется герметичное и долговечное соединение без сварки или пайки - например, при ремонте силовых линий, сборке распределительных щитов, монтаже кабельных трасс на производствах, энергообъектах и транспорте.

Технические характеристики

• Тип: стыковая гильза (сквозная конструкция)
• Номинальное сечение: 25 мм2
• Материал: электротехническая медь марки М2
• Покрытие: лужёное (олово-висмутовое), климатическое исполнение Т2
• Рабочее напряжение: до 10 кВ
• Способ монтажа: опрессовка
• Совместимость с жилами: да, для кабелей 5–6 класса гибкости; для 2–3 класса - см. таблицу подбора
• Форма: цилиндрическая, равномерное утолщение по всей длине
• Количество в упаковке: 100 штук

Совместимость и монтаж

Гильза ГМЛ 25-7 совместима с гидравлическими прессами КВТ при использовании специальных MW-образных матриц. Эти матрицы обеспечивают равномерное деформирование металла без повреждений внутренней поверхности. Установленные требования ГОСТ 23469 гарантируют точное соответствие размеров гильзы и наконечникам ГОСТ 7386 - что позволяет использовать её в комплексных решениях КВТ: гильзы + наконечники + инструмент.

Перед опрессовкой необходимо зачистить жилы кабеля на длину, равную половине длины гильзы. После вставления двух жил в противоположные стороны - произвести одновременную опрессовку обоих концов одним движением пресса.

Безопасность и стандарты

• Произведено согласно ГОСТ 23469.3-79
• Работает при температуре от −50C до +70C
• Обеспечивает механическую прочность и термическую стабильность при нагрузках до 10 кВ
• Лужённое покрытие снижает риск оксидирования и увеличивает срок службы соединения

Преимущества

• Высокая коррозионная стойкость благодаря лужению с добавкой висмута - предотвращает образование оксидов даже во влажной среде
• Матовая поверхность покрытия снижает вероятность перегрева при длительном прохождении тока
• Сквозная конструкция исключает зазоры внутри, минимизируя переходное сопротивление
• Совместимость с системой КВТ - возможность единого подхода ко всем элементам соединения: гильзам, наконечникам и инструменту
• Поддерживает работу с лакированной изоляцией - не требует удаления слоя перед установкой

Ограничения применения

• Не предназначен для алюминиевых кабелей - использование с другими металлами вызывает электрохимическую коррозию
• Не допускается применение без опрессовки - скручивание или пайка недопустимы
• Для жил 2–3 класса гибкости требуется проверка по специальным таблицам подбора - стандартные размеры могут не обеспечивать плотного контакта
• Не следует использовать в условиях постоянного погружения в жидкость - хотя IP-класс не указан, материал не предназначен для подводной эксплуатации

Примеры использования

• Замена участка силового кабеля на подстанции
• Соединение фазных проводов в распределительном щите 10 кВ
• Монтаж кабельных ответвлений на промышленных конвейерах
• Ремонт кабельных линий в химических цехах с повышенной влажностью

Практические советы

• Выбирая гильзу, ориентируйтесь на реальное сечение жил после зачистки - не на заявленное сечение кабеля
• Для жил 2–3 класса гибкости используйте таблицу совместимости от КВТ - иногда нужна гильза большего размера
• Проверьте состояние матриц перед работой - износ влияет на качество опрессовки
• Храните гильзы в сухом месте - хоть они лужёные, длительное воздействие влаги может повлиять на контакт
• Гильза ГМЛ 25-7 - часть системы КВТ. Комбинируйте её с оригинальными наконечниками и прессами для максимальной надёжности
