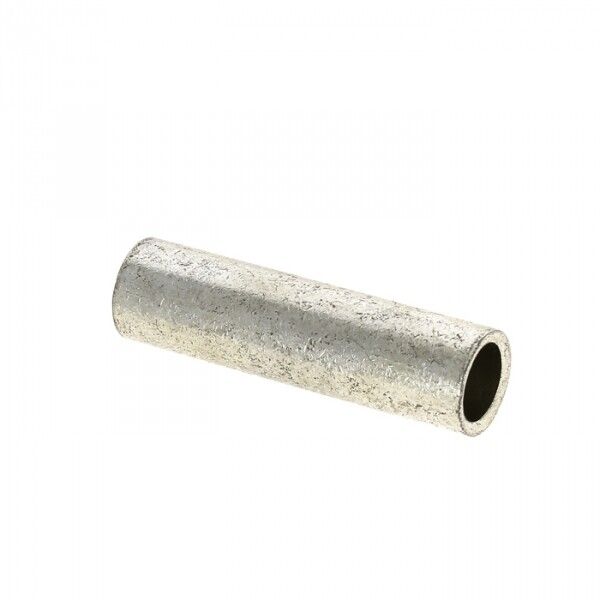

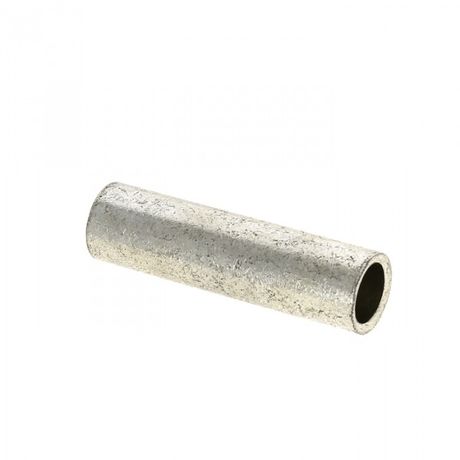

Гильза соединительная медная луженая GTY-25-8 (ГМЛ) EKF PROxima |

Гильза соединительная медная луженая (ГМЛ) от EKF серии PROxima (арт. gty-25-8) предназначена для надёжного соединения медных проводников методом опрессовки. Лужёное покрытие обеспечивает устойчивость к коррозии, что особенно важно в условиях повышенной влажности или переменных температур.

Назначение и область применения

Гильза ГМЛ используется исключительно для соединения одножильных и многожильных медных проводов с номинальным сечением 25 мм2. Применяется в силовых цепях до 35 кВ, где требуется долговременная и безопасная передача тока до 115 А. Подходит для монтажа в распределительных щитах, кабельных колодцах, на воздушных линиях и внутри оборудования. Особенно эффективна там, где есть риск воздействия влаги, химических паров или перепадов температур.

Технические характеристики

• Материал: медь, лужённая (покрытие - олово-висмутовый сплав)
• Номинальное сечение проводника: 25 мм2
• Номинальный ток: 115 А
• Номинальное напряжение: 35 кВ
• Наружный диаметр: 9,8 мм
• Внутренний диаметр: 7 мм
• Тип исполнения: прямое
• Форма: длинная
• Количество ответвлений: 1 (соединяет два провода конец-в-конец)
• Способ монтажа: опрессовка
• Цвет: серый
• Классификация по AWG: 3
• Гарантийный срок: 60 месяцев

Совместимость и монтаж

Гильза GML совместима только с медными проводниками. Для работы необходима пресс-клещи с матрицей, соответствующей диаметру гильзы (9,8 мм) и типу опрессовки. Убедитесь, что зачищенный участок провода полностью помещается во внутреннюю часть гильзы - зазор между проводом и стенкой более 0,5 мм снижает прочность соединения. Гильза подходит для проводов с лаковой изоляцией: после удаления изоляции можно сразу вставлять жилу, не требует дополнительной подготовки поверхности.

Безопасность и стандарты

Произведено в соответствии с требованиями к качеству соединителей для высоковольтных систем. Лужёное покрытие препятствует электрохимической коррозии, которая возникает при контакте меди с другими металлами. Напряжение 35 кВ позволяет использовать гильзу в сетях среднего класса напряжения, однако не предназначен для прямого подключения к шинам или оборудованию без защиты. Соответствует нормам безопасности для электромонтажа в помещениях и на открытых площадках.

Преимущества

• Лужение предотвращает окисление меди - продлевает срок службы соединения
• Высокая механическая прочность после опрессовки
• Улучшенная теплопроводность благодаря однородному металлическому контакту
• Стабильное электросопротивление даже при длительной нагрузке
• Не требует термостойкой изолирующей ленты - герметичность достигается за счёт плотной опрессовки

Ограничения применения

• Не применяется для алюминиевых или медно-алюминиевых проводов - возможен контактный нагрев и разрушение соединения
• Запрещено использование без профессионального пресса - ручная затяжка или пайка недопустимы
• Не рекомендовано применение в местах постоянного механического трения или вибраций без дополнительной фиксации
• Работает только при температурах от –40C до +70C; при экстремальных значениях возможно изменение свойств лудящего слоя
• Не является изолированным изделием - после монтажа необходимо выполнить дополнительную изоляцию (термотрубка, изолента)

Примеры использования

• Соединение двух кабеля ВВГнг-LS 3×25 мм2 в распределительном щите
• Обход повреждённого участка в кабеле питания насосной станции
• Переделка старой проводки в промышленном цехе с заменой проводов на новые медные
• Монтаж соединений в кабельных каналах с высокой влажностью (например, в бассейнах, холодильных камерах)

Практические советы

• Выбирайте гильзу именно с внутренним диаметром 7 мм - она рассчитана на 25 мм2. Бóльшее сечение приведёт к плохой опрессовке, меньшее - к деформации жилы
• Частые причины отказа: неполная вставка провода, некорректный выбор матрицы пресса, отсутствие контроля глубины запрессовки
• Проверьте цвет лужения: равномерный серебристо-серый - признак качества. Жёлтые пятна или потёртости указывают на нарушение технологии производства
• После опрессовки проверяйте усилие вытягивания: соединение должно выдерживать минимум 10–15 кг силы без проскальзывания
• Храните гильзы в сухом месте - хотя они лужёные, длительное воздействие влаги может вызвать помутнение покрытия
