Наконечник алюминиевый OptiKit L-DL-25-8 | 278145 КЭАЗ

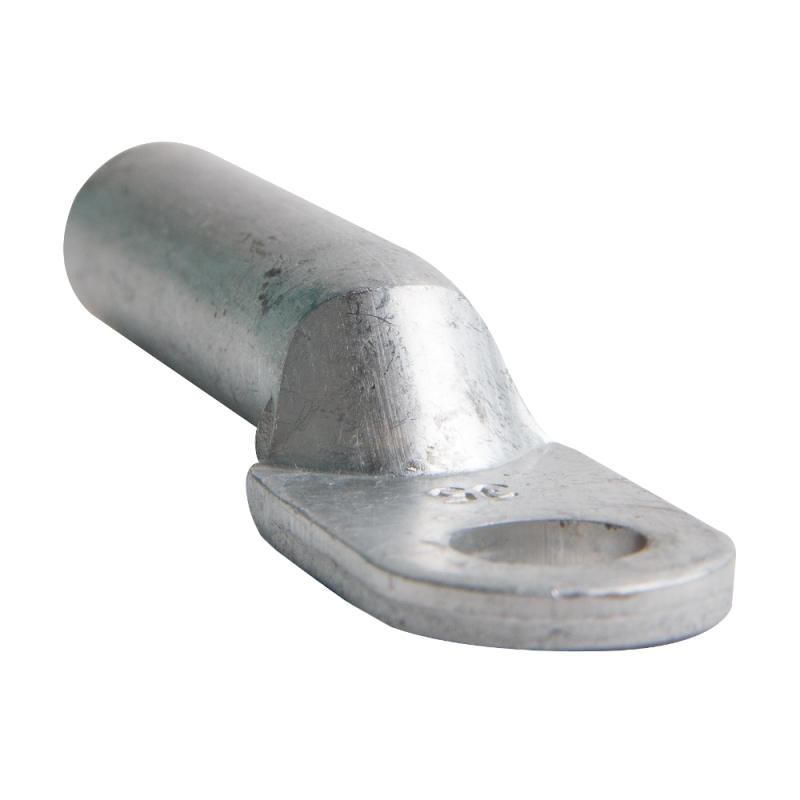

Наконечник алюминиевый L-DL-25-8 КЭАЗ предназначен для надёжного соединения алюминиевых проводов и кабелей сечением 25 мм2 через опрессовку, обеспечивая безопасную передачу тока на напряжение до 10 кВ. Этот элемент из серии OptiKit L/C используется в распределительных сетях, подстанциях и на промышленном оборудовании.

Назначение и область применения

Наконечник алюминиевый L-DL-25-8 КЭАЗ применяется для оконцевания алюминиевых жил после удаления изоляции. Он создаёт прочное механическое и электрическое соединение при опрессовке специальным инструментом. Подходит для работы в силовых цепях постоянного и переменного тока до 10 кВ. Часто используется в кабельных соединениях на подстанциях, в распределительных устройствах, на трансформаторах и в системах энергоснабжения промышленных объектов.

Технические характеристики

• Тип изделия: Наконечник
• Номинальное поперечное сечение: 25 мм2
• Диаметр отверстия: 8 мм
• Материал: Алюминий
• Номинальное напряжение: 10 кВ
• Рабочий температурный диапазон: от -40 C до +80 C
• Форма гильзы: Короткая
• Форма поперечного сечения: Круглое
• Покрытие: Без покрытия
• Цвет: Серый

Совместимость и монтаж

Наконечник алюминиевый L-DL-25-8 КЭАЗ совместим с алюминиевыми проводами и кабелями сечением от 16 до 300 мм2, однако оптимальная работа достигается именно при использовании с жилой 25 мм2. Для установки требуется специальный пресс-клещи с матрицей, соответствующей форме и размеру гильзы. Гильза имеет короткую форму - это уменьшает габариты соединения, что удобно при компактной сборке. Перед опрессовкой необходимо полностью зачистить жилу от изоляции, не повреждая металл. Убедитесь, что глубина засовывания жилы соответствует длине гильзы - иначе соединение будет ненадёжным.

Безопасность и стандарты

Изделие рассчитано на работу в высоковольтных сетях до 10 кВ и соответствует требованиям к изолированным соединениям в распределительных устройствах. Отсутствие покрытия требует внимательного контроля условий эксплуатации - особенно в агрессивных средах. Применяется в соответствии с правилами ПУЭ и ГОСТ Р 50571.5.52.

Преимущества

• Высокая электропроводность алюминия снижает потери при передаче тока
• Короткая форма гильзы позволяет экономить место в шкафах и распределительных камерах
• Стандартный диаметр отверстия 8 мм обеспечивает совместимость с большинством болтовых клемм и зажимов
• Широкий температурный диапазон (-40…+80 C) делает изделие пригодным для использования в холодных регионах и нагреваемых помещениях
• Произведён в рамках серийной линейки OptiKit L/C - гарантирует однородность качества и совместимость с другими элементами этой серии

Ограничения применения

• Не предназначена для медных проводов - использование с медью вызывает гальваническую коррозию
• Отсутствие защитного покрытия делает наконечник чувствительным к влаге, соли и химическим веществам - не рекомендуется для открытого монтажа в условиях повышенной влажности или агрессивной среды без дополнительной защиты
• Не подходит для многожильных проводов с очень мягкими жилами - возможна деформация при опрессовке
• Требует точного соблюдения технологии опрессовки; неквалифицированное выполнение приводит к перегреву и выходу из строя

Примеры использования

• Подключение алюминиевого кабеля 25 мм2 к выводу масляного трансформатора
• Завершение фазного провода в ячейке КРУ 10 кВ
• Соединение алюминиевой шины с коммутационным аппаратом
• Монтаж в распределительных пунктах на заводах, где используются алюминиевые сети

Практические советы

• Перед монтажом проверьте соответствие сечения жилы - допускается +-10 % от номинала, но лучше использовать близкий к 25 мм2 вариант
• Обязательно используйте пресс с подходящей матрицей - не пытайтесь заменить его плоскогубцами или другим инструментом
• После опрессовки осмотрите соединение: поверхность должна быть равномерно сплющена, без трещин и выступов
• Если наконечник будет установлен в помещении с высокой влажностью, дополнительно изолируйте место соединения термоусадочной трубкой или герметиком
• При работе с несколькими наконечниками одного типа сохраняйте одинаковый порядок затяжки - это исключит перекосы и неравномерное давление
